各部名称

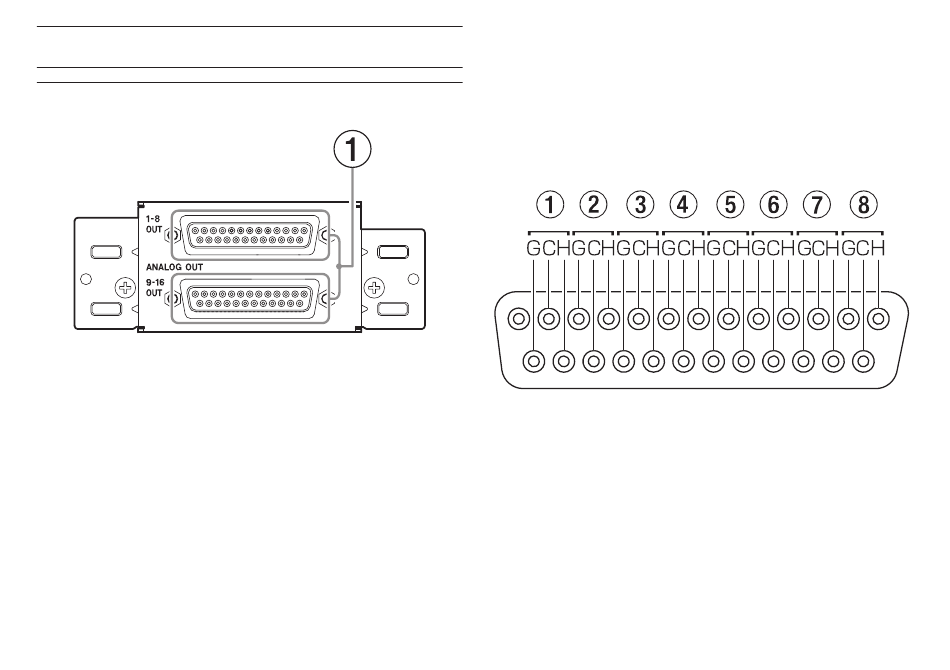

リアパネル
1 ANALOG 1-8 / 9-16 OUT 端子
アナログ出力端子（D-Sub 25ピン：バランス）です。
基準出力レベルは、+4dBu（初期値）のほか、+6dBu
も設定できます。 （1：GND、2：HOT、3：COLD）
アナログ出力用D-Subマルチケーブルを使用して、外部
アナログ（バランス）入力機器と接続し、1-8 ／ 9-16
チャンネルの信号を送信します。
OUT 端子のピンアサイン*は、次の通りです。
（1-8 ／ 9-16 端子共通）
36
TASCAM IF-AN16/OUT
※ ピンアサイン： TASCAM's DB-25 pinout Standard
AES59-2012準拠
ANALOG OUT
1-8 OUT
OUT 1 OUT 2 OUT 3
9-16 OUT
OUT 9 OUT 10 OUT 11 OUT 12 OUT 13
13 12 11 10 9 8
25 24 23 22 21
G：GND、C：COLD、H：HOT
OUT 4 OUT 5 OUT 6 OUT 7 OUT 8
OUT 14 OUT 15 OUT 16
7 6 5 4 3 2
20 19 18 17 16 15
1
14
