Hinweise zur Installation
Wie Sie die Interfacekarte einbauen, lesen Sie bitte im
•
Benutzerhandbuch des jeweiligen Geräts nach.
Ziehen Sie stets das Netzkabel des Geräts heraus, bevor Sie
•
eine Karte ein- oder ausbauen.
Bevor Sie die Karte verwenden, vergewissern Sie sich, dass die
•
Befestigungsschrauben auf der linken und rechten Seite der
Karte festgezogen sind.
Die Produktbestandteile und ihre
Funktionen

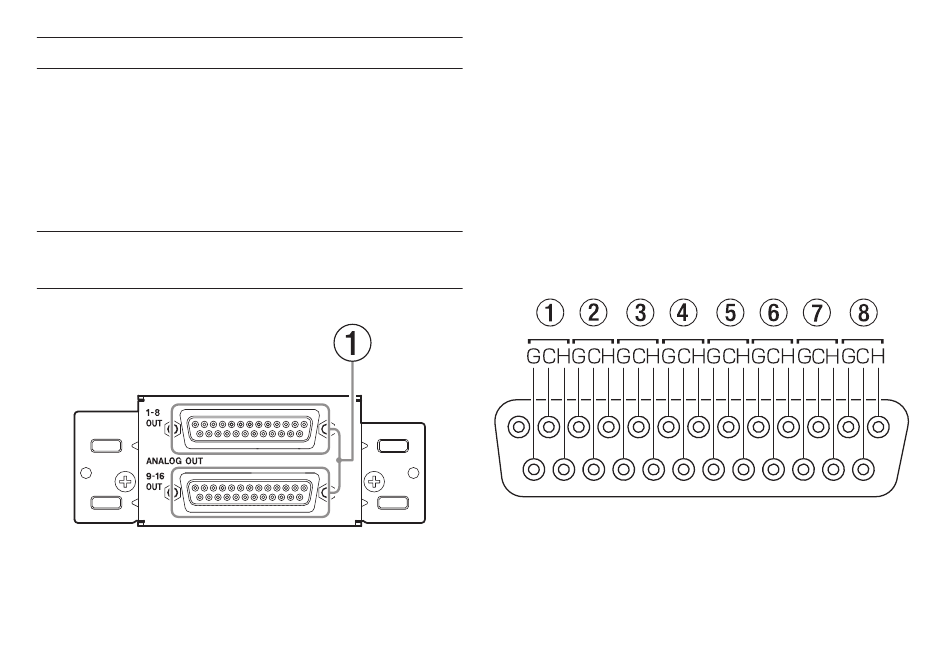

Analogausgänge (Kanäle 1–8 und 9–16)
1
Diese beiden 25-poligen Sub-D-Steckverbinder dienen
als symmetrische Analogausgänge. Der Standardpegel ist
wählbar zwischen +4 dBu (Voreinstellung) und +6 dBu.
24
TASCAM IF-AN16/OUT – Gebrauchsanleitung
Nutzen Sie entsprechende Kabelpeitschen mit Sub-D-
Steckern (1: Masse, 2: Heiß, 3: Kalt), um die Kanäle 1–8
beziehungsweise 9–16 an die Analogeingänge anderer
Geräte zu leiten.
Die Pins der beiden Stecker sind entsprechend dem Tascam-
Standard für 25-polige Sub-D-Steckverbinder (AES59-2012)
wie folgt beschaltet:
ANALOG OUT
1-8 OUT
OUT 1
OUT 2
OUT 3
OUT 4
9-16 OUT
OUT 9 OUT 10 OUT 11 OUT 12 OUT 13
13
12
11
10
9
8
25
24
23
22
21
G: Masse, C: Kalt (–), H: Heiß (+)
OUT 5
OUT 6
OUT 7
OUT 8
OUT 14 OUT 15
OUT 16
7
6
5
4
3
2
20
19
18
17
16
15
14
1
