Banc moto-ventilateur pour la formation Electrotechnique, Maintenance et Construction
1 - INFORMATIONS GÉNÉRALES
1.1 - Principe
Il s'agit d'un banc d'essai de machines électriques tournantes
d'une puissance de 1,5 kW.
Le coeur du banc d'essai est constitué d'un arbre instrumenté
monté sur paliers comprenant un capteur de couple dynami-
que et une dynamo tachymétrique C.C.
A chaque extrémité de l'arbre instrumenté il est monté une
poulie destinée à être reliée par courroie soit à la poulie me-
nante soit à la poulie menée.
Ceci permet de réaliser les essais à vide et en charge des
machines électriques tournantes et d'en relever les caracté-
ristiques tant électriques que mécaniques par l'utilisation des
instruments de mesure disponible dans l'atelier ou le labora-
toire d'essais machines.

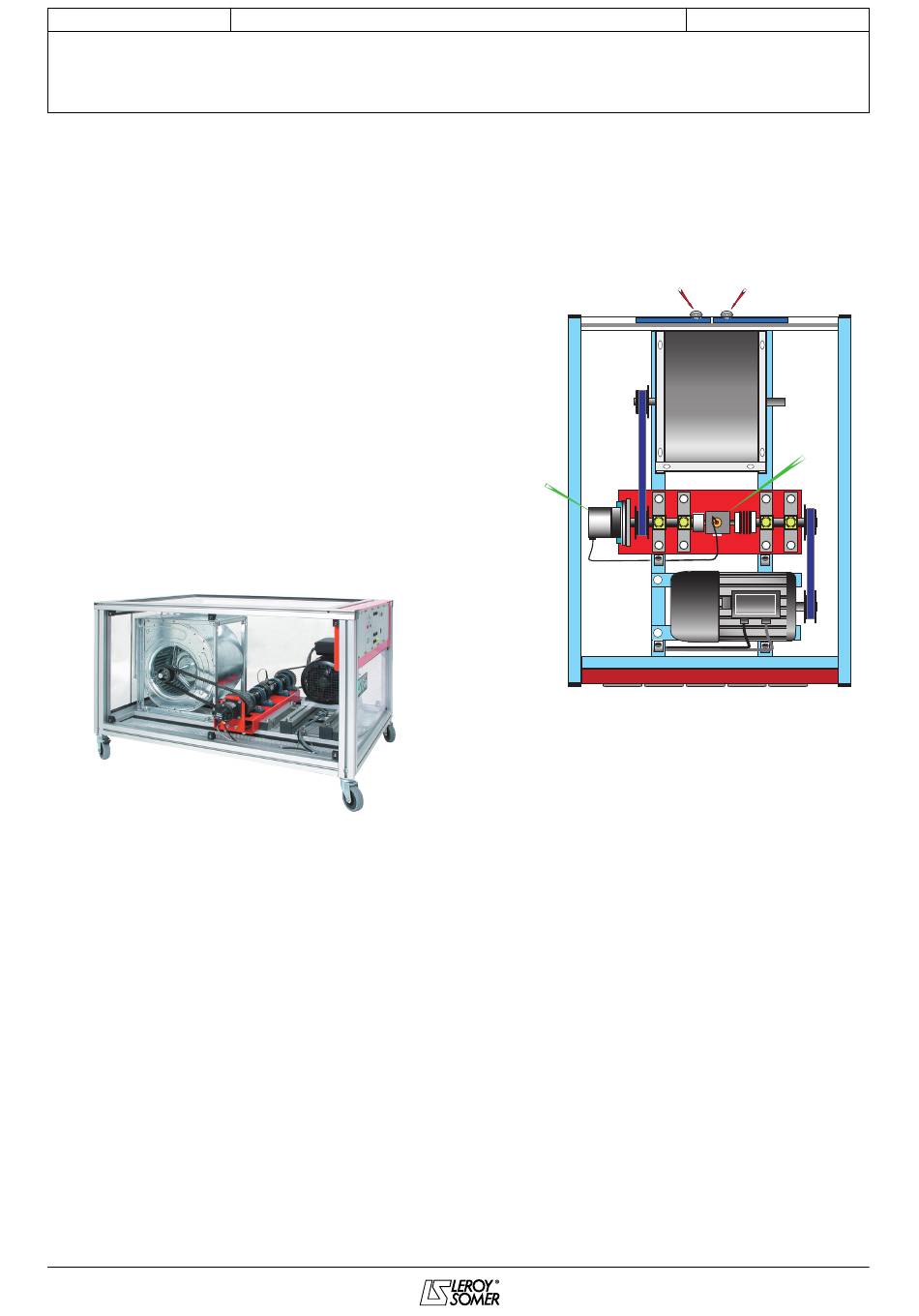

1.2 - Présentation
L'ensemble est monté dans un châssis en profilé d'aluminium
dont toutes les faces sont protégées par des panneaux
transparent en «Polycarbonate» d'une épaisseur de 5 mm, le
dessous est grillagé ainsi que la face avant coté borniers de
raccordement.
Le banc est composé :
- d'un moteur asynchrone triphasé à cage pouvant être rem-
placé par un moteur à courant continu,
- d'un capteur de couple dynamique,
- d'une dynamo tachymétrique,
- d'un ventilateur centrifuge,
- d'un bornier général de raccordement.
Les volets d'obturation réglables permettent de modifier le
débit d'air donc la charge du moteur de travail.
Le moteur de travail entraîne le ventilateur par un ensemble
"poulies-courroies" crantées, dont le rapport de transmission
est de 1,38.
NOTICE D'INSTRUCTION
VENTELEC 2
INFORMATIONS GÉNÉRALES
Cette liaison "poulies-courroies" apporte une grande
souplesse d'utilisation et permet de modifier facilement la
configuration du banc d'essai en agissant simplement sur les
fixations du moteur.
Pour les procédures de montage et démontage des liaisons,
voir page 12 ci-après.
dynamo
tachymétrique
3660 fr - 03.2006 / d
Panneaux d'obturation réglables
Ventilateur
MAS
borniers de raccordement avec
bornes de sécurité double puits et prises Din.
capteur
de
q
DT
couple
capteur de
couple
dynamique
7
