UNIFIX 20/50/100/200/300
RECOMMA NDATIONS
Montez les supports Unifix uniquement sur des surfaces présentant une portance suffisante. Tenez
compte de la charge supplé mentaire avec panneau :
Support
Unifix 20
= 1,5 kg
Unifix 50
= 3,3 kg
Unifix 100 = 6 kg
Unifix 200 = 15 kg
Unifix 300 = 23 kg
Fixation : pour éviter que de grandes quantités de neige ne s'accumulent derrière le capteur, installez
en amont des grilles d'arrêt appropriées.
La disposition des capteurs influence vos performances électriques. Choisissez l'inclinaison et
l'orientation la plus optimale en fonction de votre environnement. Evitez les zones d'ombre ou que
certains objets ne soient source d'ombre (ex. arbre)
Avant toute fixation et connexion, veuillez respecter :
- les distances maximum indiquées ci-dessous entre chaque élément.
- l'ordre de raccorde ment

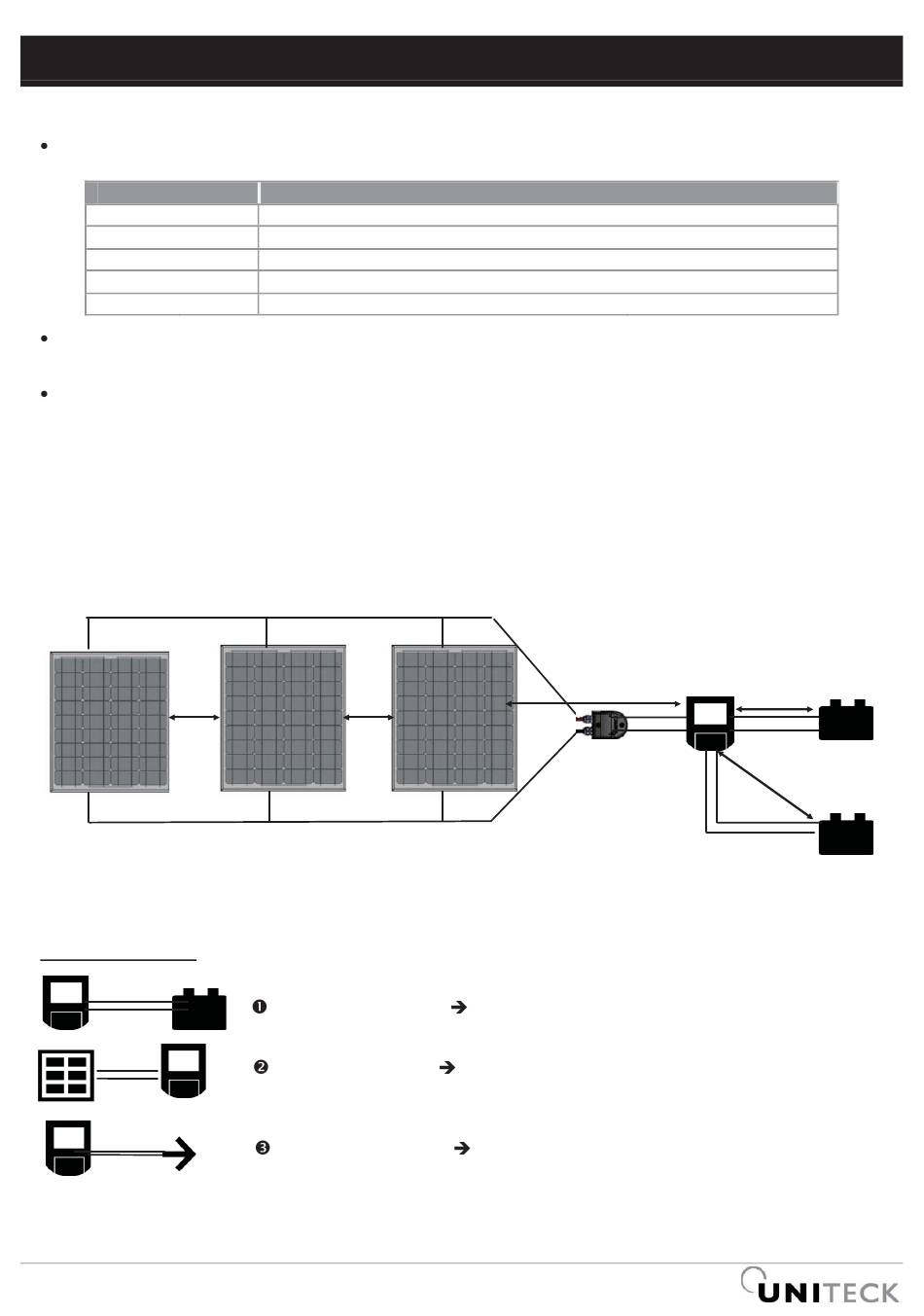

Câblage Unifix + avec kit de connexion Uniconnect
Panneau 3
1 m
max
Possibilité de rallonger la distance entre les panneaux d'un mètre supplémentaire, en rajoutant un
(1)
Unicable 612B et 612 R (câbles non fournis avec les kits Uniconnect).
Kit connexion batterie 2, non fourni avec le kit Uniconnect (option)
(2)
Ordre de connexion
Pour le débranchement veuillez procéder dans l'ordre inverse. Pour plus d'informations, se référer au
manuel d'utilisation de votre régulateur de charge photovoltaïque.
4/36
Unisun 5.12M /10.12M /20.12M
Unisun 50.12M
Unisun 80.12M /100.12M
Unisun 80.12M (x2)/ 100.12M (x2) /145.12M
Unisun 80.12M (x3)/ 100.12M (x3) /145.12M (x2) =22,5 kg/ 24 kg / 23 kg
Panneau 2
1 m
max
(1)
Connexion régulateur
Connexion panneau
Connexion régulateur
Panneau
Panneau 1
(1)
1
batterie
régulateur
consommateur électrique
www.uniteck.fr
=0,8 kg/ 1,5 kg / 2,5 kg
=4,5 kg
=7,5 kg / 8,0 kg
=15 kg / 16 kg / 11,5 kg
Passe-toit
Régulateur
8 m max
Batterie
2 m max
1
4 m
max
(2)
2
