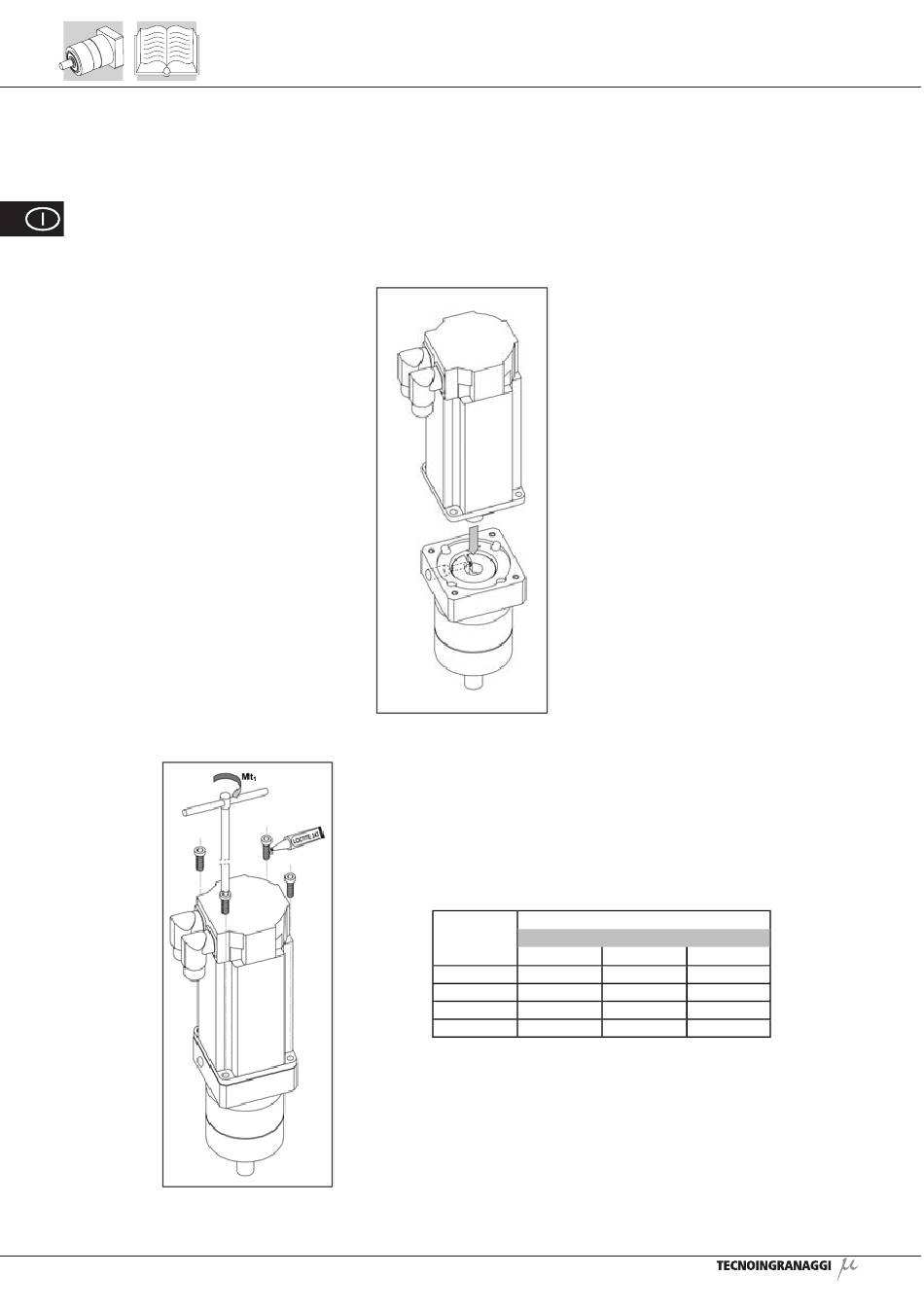

5.2 MONTAGGIO DEL MOTORE ELETTRICO

1. Orientare l'albero del motore in modo che la sede della chiavetta si disponga in corrispondenza
dell'intaglio del morsetto calettatore.
2. Accoppiare le flange di motore e riduttore fino a portarle perfettamente a battuta. Non applicare
spinte eccessive.
ATTENZIONE
Eccessive forze assiali applicate al motore potrebbero danneggiare il motore e il
riduttore.
3. Applicare una piccola quantità di un prodotto anti-svitamento, es. Loctite 243, e avvitare le viti di
collegamento, serrandole ai valori riportati nella tabella seguente:
6
Coppie di serraggio viti di fissaggio [Nm]
Diametro
classe di resistenza
viti
8.8
M4 2.9
M5 5.75
M6 9.9
M8 24
10.9 12.9
4.1 4.95
8.1 9.7
14 16.5
34 40
