NEDERLANDS
 Monteer de 4 schroeven telkens zo dat er ongeveer 1,5mm tussen de kop van de schroef en het
montage oppervlak blijft.
 Herhaal dit voor alle te monteren panelen en zorg ervoor dat er bijna geen opening worden gelaten!
 Zodra alle schroeven op hun plaats zitten kan er gestart worden met het aanbrengen van de panelen.
 Start onderaan links. Schuif de montagegaten van het eerste paneel voorzichtig over de
voorgemonteerde schroeven en druk het paneel goed naar beneden. Sluit tijdens de installatie ook
direct alle elektrische kabels aan!
 Zodra de onderste rij gemonteerd is brengt U de rij er boven aan. Ga zo verder tot alle panelen op hun
plaats zitten. PS: op de tekening ziet U slechts een voorbeeld, in DMX mode kan U natuurlijk eender
welke configuratie maken!
 Omdat de panelen niet gemakkelijk zouden kunnen loskomen moet U de bovenste rij blokkeren. Dit
kan op verschillende manieren maar een gemakkelijke methode is het aanbrengen van een houten lat
(op de tekening aangeduid met "wooden shelf") net boven de bovenste rij. Het wordt nu onmogelijk om
de panelen naar boven te duwen en ze dus los te maken.
BEDIENINGSVOORSCHRIFTEN
A. Alleenstaande 1unit:
 Sluit de unit op het lichtnet aan en zet wat muziek aan. De unit zal automatisch starten op het ritme
van de muziek.
Opmerking: U kan een CA-8 afstandsbediening aansluiten op de unit als u meer controle wilt hebben.
B. Twee of meer units in master/slave opstelling:
 Sluit twee tot maximaal 16 units op elkaar aan. Zie het hoofdstuk "elektrische installatie" om te leren
hoe dit te doen (vergeet niet om alle units goed te adresseren).
 Sluit alle units op het lichtnet aan en zet wat muziek aan. De unit zal automatisch starten op het ritme
van de muziek en de interne looplicht programma's laten zien.
Opmerking: U kan een CA-8 afstandsbediening aansluiten op de hoofdunit als u meer controle over de
master/slave opstelling wilt hebben.
C. Sluit de optionele CA-8 bediening aan voor meer controle:
De CA-8 bediening kan alleen worden gebruikt in de alleenstaande of master/slave modus. Sluit de
bediening aan op de CA-8 ingang van de eerste unit (master). Nu kan u alle aangesloten units bedienen:
BELANGRIJKE OPMERKING:
Wanneer u deze LED PROJECTOR gebruikt met een CA-8 controller en u de MANUAL
modus (LED AAN) selecteert zal de projector de laatste instelling met de controller
opslaan, zelfs wanneer u de controller en/of de stroomtoevoer van de led projector hebt
afgekoppeld. Wanneer u dit niet wil, verzeker er u dan ervan naar een andere
werkingsmodus over te gaan ( LED moet KNIPPEREN of UIT staan) voordat u de controller
KNOP
STAND-BY
Om alle apparaten in blackout te zetten
Stroboscoop 9 Selecteerbare
kleuren
1. Synchroon stroben
Wit  Rood 
in witte kleur.
Blauw  Purper 
2. Strobe looplicht in
FUNCTION
Oranje  Groen 
dezelfde kleur.
Geel  Magenta 
3. Strobe looplicht in
verschillendekleuren. Cyaan
Geluid 1 Handmatig
MODE
(LED UIT) (LED AAN)
JB SYSTEMS 23/40
®
GEBRUIKSAANWIJZING
ontkoppelt.
ACTIES
Kleuren looplicht Kleurovergangen
1. Dezelfde kleur. 1. Hoge snelheid.
2. Verschillende kleur. 2. Middelmatige
3. Looplicht met één snelheid.
lamp. 3. Lage snelheid
4. Looplicht met twee
lampen
5. Looplicht met vier
lampen.
Geluid 2 Automatisch
(LED knippert traag) (LED knippert snel)
LED PANEL
NEDERLANDS
D. Bediend door een universele DMX-
bediening:
 Sluit alle units op elkaar aan. Zie het
hoofdstuk "elektrische installatie voor
twee of meer units in DMX-modus" om
te leren hoe dit te doen (vergeet niet om
alle units goed te adresseren!)
 Sluit alle units op het lichtnet aan en zet
de DMX-bediening aan.

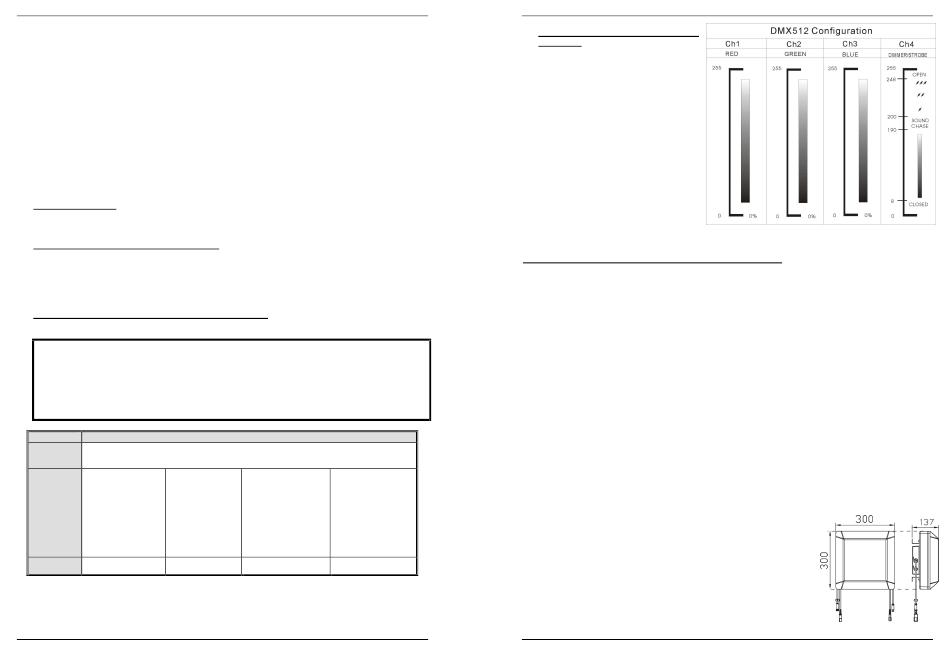

Omdat elke unit z'n eigen DMX-adres
heeft kan u ze individueel bedienen. Denk
eraan dat elke unit, zoals in de DMX tabel
hiernaast te zien is, vier DMX-kanalen
gebruikt:
ONDERHOUD
 Overtuig U ervan dat het gebied onder de
installatieplaats vrij is van ongewenste personen tijdens het onderhoud.
 Zet het toestel uit en trek de netstekker uit het stopcontact.
Bij inspectie moeten de volgende punten worden gecontroleerd.
 Alle schroeven gebruikt om het te toestel te installeren en al zijn onderdelen moeten goed vastgedraaid
zijn en mogen niet verroest zijn.
 Behuizingen, vastzetstukken, installeringplaatsen (plafond, spanten, schokbrekers) mogen absoluut niet
verwrongen zijn.
 Wanneer een optische lens klaarblijkelijk beschadigd is door barsten of diepe krassen, dan moet deze
vervangen worden.
 De stroomkabels moeten in perfecte staat zijn en behoren vervangen te worden, wanneer er zelfs maar
een klein probleem ontdekt werd.
 Het schoonmaken van inwendige en uitwendige optische lenzen en/of spiegels moet regelmatig worden
uitgevoerd om een zo goed mogelijke lichtuitstraling te verkrijgen. Hoe vaak ze schoon moeten worden
gemaakt hangt af van de omgeving waar het toestel wordt gebruikt: een klamme, rokerige of bijzonder
vuile omgeving kan een grotere opeenhoping van vuil veroorzaken op de optische uitrusting.
 Reinig met een zachte doek en gebruik normale glasreinigende producten.
 Droog de onderdelen altijd zorgvuldig af,
 Reinig de uitwendige optische uitrusting minstens één keer per maand.

SPECIFICATIES

Stroomvoorziening: wisselstroom 100 V~240 V 50/60 Hz
Zekering: 250V 2A trage zekering (20 mm glas)
Geluidscontrole: Interne microfoon
DMX verbindingen: XLR met 3 pinnen
LED's: 72 LED's met een hoge intensiteit (R24 + G24 + B24)
Afmetingen: 300x300x137mm, zie de tekening hieronder
Gewicht: 1,2kg
Elke inlichting kan veranderen zonder waarschuwingvooraf
U kan de laatste versie van deze handleiding downloaden via Onze
website: www.beglec.com
