fermement les vis de serrage et insérez le connecteur dans le
module.
Tableau 3 : Modules d'alimentation électrique CC
Module
Alimentation électrique
6843
+/- 12-36 VCC
6844
+/- 36-75 VCC
6845
+/- 75-140 VCC

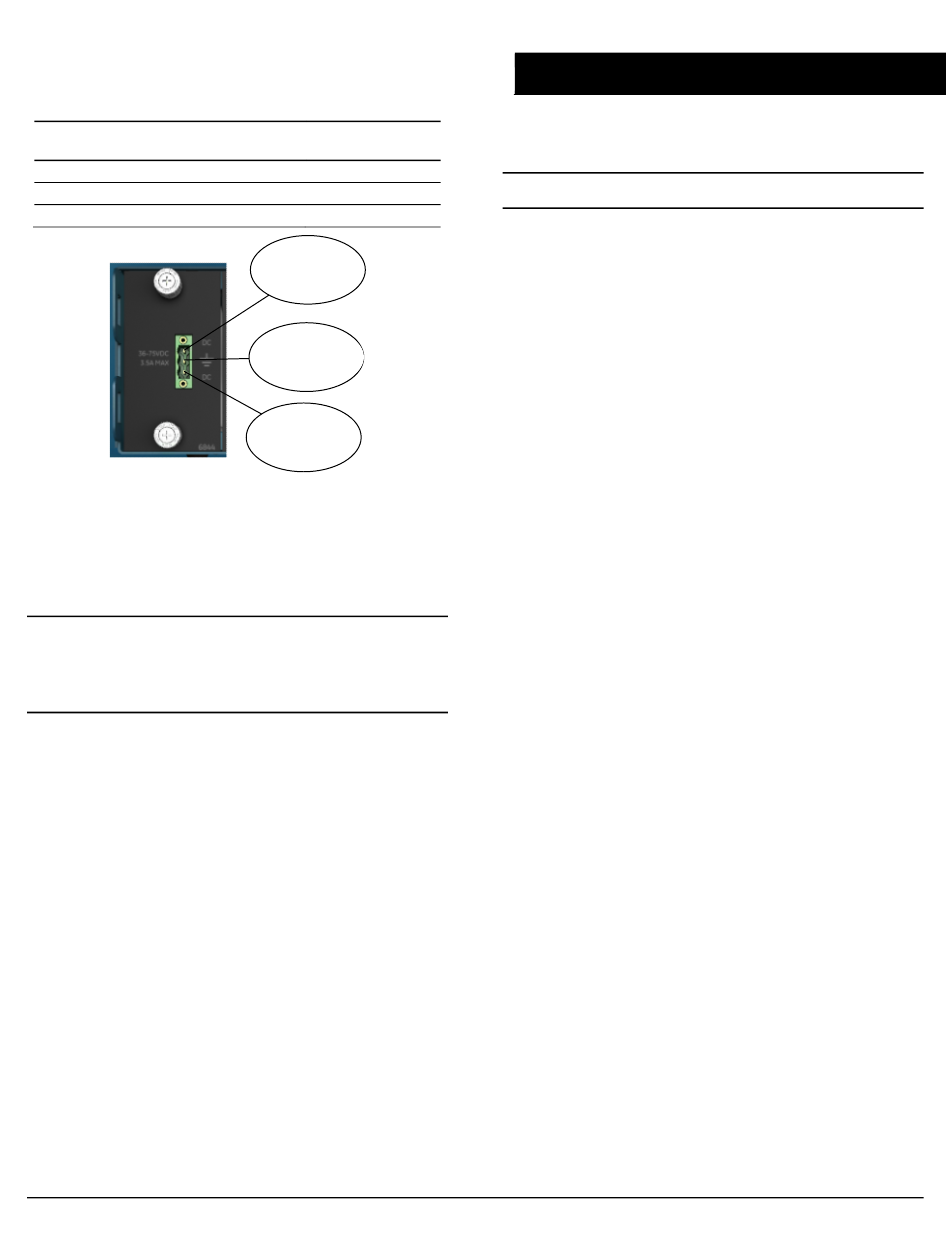

Figure 7 : Connecteur d'alimentation CC
5.
Connexion d'un PC pour la configuration (port USB ou LAN).
Cette configuration prépare la Station principale à la
programmation des paramètres de fonctionnement souhaités. La
configuration est décrite plus en détails à la Section 0
CONFIGURATION LOGICIELLE.
NOTE
Si un câblage série est utilisé pour la configuration, un
adaptateur peut être requis pour le PC, car de nombreux PC
n'offrent pas de port série. Dans ce cas, un adaptateur USB
à port série (avec le pilote approprié) peut être utilisé. Ces
adaptateurs sont disponibles auprès de nombreux
fabricants.
6.
Unités redondantes—Le module Alarme/Relais comprend un
interrupteur à bascule à commande manuelle, qui peut être réglé
dans l'une des trois positions pour l'associer à une radio
particulière. L'interrupteur à bascule est bloqué et doit être retiré
pour changer les positions. Les fonctions de l'interrupteur à
bascule sont les suivantes :
Haut—Radio A ; Bas—Radio B ; Centre—Automatique
Lorsque l'interrupteur à bascule est réglé sur Automatique, la radio
active est déterminée par le statut de présence et d'alarme du
module radio. Si un seul module radio est installé (A ou B), il est
recommandé de régler l'interrupteur à bascule sur A ou B, le cas
échéant.
7.
Radio, Alarme/Relais, et connexions du duplexeur—Le module
Alarme/Relais offre deux sorties d'alarme, une pour les alarmes
majeures et une pour les alarmes mineures. Ce module offre
également des connexions audio TX/RX, PTT (modulation TX) et
RSSI analogique lorsqu'elles sont utilisées en combinaison avec
les interfaces radio compatibles. Voir la Section 0 BROCHE
ALARME/AUDIO pour les connexions à broches.
Toutes les autres connexions requises sur l'avant de l'unité sont
câblées en usine selon les options commandées.
05-6398A01-FR, Rév. A
Courant
nominal
10 A Max
3.5 A Max
2 A Max
Entrée +/-
+/- VDC Input
VCC
Borne centrale
Center Terminal;
; terre du
Chassis ground
châssis
Entrée +/-
+/- VDC Input
VCC
Guide d'installation de la Station principale MDS
CONFIGURATION LOGICIELLE
Dans les étapes suivantes, vous vous connecterez au système de
configuration de l'unité et définirez les paramètres de fonctionnement
de base de l'unité.
NOTE
Consultez votre administrateur système si vous avez un
doute sur les réglages de configuration de votre réseau.
Configuration par le Gestionnaire de périphérique Web
Le PC de configuration peut être connecté à l'unité par Wi-Fi (fonction à
venir), USB ou Ethernet. Les étapes suivantes décrivent une configuration
utilisant le Gestionnaire de périphériques de GE MDS s'exécutant sur
l'unité. Le Gestionnaire de périphériques est accessible via ETH1 ou ETH2
utilisant un navigateur Web.
Exigences de navigation minimum : IE10 ou plus récent, Chrome, Firefox
ou Safari.
1. Ouvrez un navigateur Web et naviguez vers l'adresse IP de l'unité
(l'adresse IP Ethernet par défaut est 192.168.1.1). L'invite de
connexion initiale apparaît.
2. Saisissez le nom d'utilisateur et le mot de passe (admin est la saisie
par défaut pour les deux champs). Cliquez sur Se connecter
In). Une fois la connexion réussie, la page Présentation du
périphérique apparaît.
3. Pour une configuration générale, l'Assistant d'installation initiale
(Initial Setup
Wizard) apparaît et fournira des conseils pour les
installations types. Il est désactivé après l'installation initiale mais peut
être exécuté à nouveau à tout moment en accédant au lien
Assistants (Wizards) sur la gauche de l'écran, et en cliquant sur
Installation initiale
(Initial
Les éléments clés devant être examinés et/ou définis pour la radio sont :
•
La création de mots de passe programmables ponctuels pour
récupération de l'unité
•
Le changement de mots de passe à la connexion (pour maintenir la
sécurité)
•
L'évaluation de la configuration usine par défaut et verrouillage de
l'unité au niveau de sécurité requis
4. Si votre Station principale MDS a été commandée avec des interfaces
réseaux SD, sélectionnez l'Assistant de configuration SD
Configuration
Wizard) qui vous guide pas à pas dans la
configuration du Module Radio SD. Les éléments clés devant être
examinés et/ou définis sont :
•
Plan de fréquence
•
Sélection du modem
•
Mode de modulation
•
Configuration de l'interface de données série
•
Réglages de cryptage
5. Pour des options supplémentaires sur la configuration et le statut de la
radio SD, accédez à Configuration SDMS
la manière suivante :
Développez « Interfaces » dans le menu à gauche, et
sélectionnez l'interface intitulée « sdms » (Station principale SD) :
Setup).
(SD
(SDMS
Configuration) de
(Sign
3
