Manuels Connexes pour Dell Vostro 2521
Sommaire des Matières pour Dell Vostro 2521

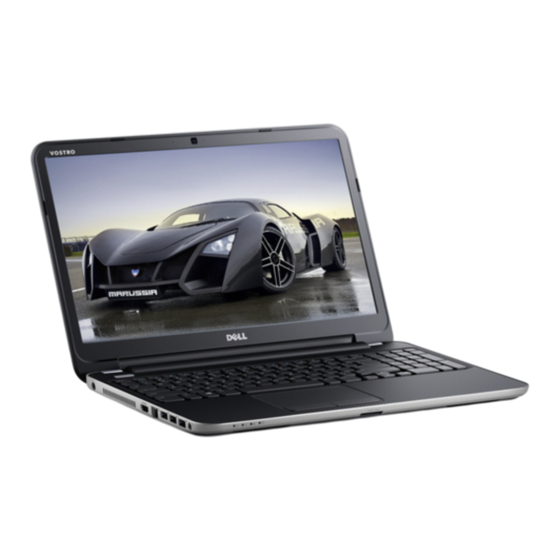

- Page 1 Dell Vostro 2521 Manuel du propriétaire Modèle réglementaire: P27F Type réglementaire: P27F001...
-
Page 2: Remarques, Précautions Et Avertissements
à Bluetooth SIG, Inc. et toute utilisation d'une telle marque par ® ® Dell Inc. se fait dans le cadre d'une licence. Wi-Fi est une marque déposée de Wireless Ethernet Compatibility Alliance, Inc. ® 2012 – 12... -
Page 3: Table Des Matières
Table des matières Remarques, précautions et avertissements................2 Chapitre 1: Intervention à l'intérieur de votre ordinateur............5 .........................5 Avant d'intervenir dans l'ordinateur ..........................6 Mise hors tension de l’ordinateur ....................7 Après intervention à l'intérieur de votre ordinateur Chapitre 2: Retrait et installation des composants..............9 ..............................9 Outils recommandés ........................9... - Page 4 Diagnostisc ePSA (Enhanced Pre-Boot System Assessment) ...........................41 Voyants d'état de la batterie Chapitre 5: Dépannage........................43 ................43 Diagnostisc ePSA (Enhanced Pre-Boot System Assessment) ................................43 Diagnostics ................................44 Codes de bips ..............................45 Codes d'erreur LED Chapitre 6: Caractéristiques techniques..................47 Chapitre 7: Contacter Dell......................53...
-
Page 5: Chapitre 1: Intervention À L'intérieur De Votre Ordinateur
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit. -
Page 6: Mise Hors Tension De L'ordinateur
PRÉCAUTION : Pour retirer un câble réseau, déconnectez-le d'abord de l'ordinateur, puis du périphérique réseau. Déconnectez tous les câbles externes du système. Débranchez du secteur l'ordinateur et tous les périphériques qui y sont connectés. Fermez l'écran et retournez l'ordinateur sur une surface plane. REMARQUE : Pour éviter d'endommager la carte système, vous devez retirer la batterie principale avant de dépanner l'ordinateur. -
Page 7: Après Intervention À L'intérieur De Votre Ordinateur
PRÉCAUTION : Pour éviter d'endommager l'ordinateur, utilisez uniquement la batterie conçue pour cet ordinateur Dell spécifique. N'employez pas de batteries conçues pour d'autres ordinateurs Dell. Branchez les périphériques externes, par exemple réplicateur de port, extension de batterie ou périphérique d'accueil, et remettez en place les cartes comme l'ExpressCard, le cas échéant. -
Page 9: Chapitre 2: Retrait Et Installation Des Composants
Retrait et installation des composants Cette section fournit des informations détaillées sur le retrait ou l'installation des composants de l'ordinateur. Outils recommandés Les procédures dans ce document peuvent nécessiter les outils suivants : • petit tournevis à tête plate • tournevis cruciforme •... -
Page 10: Installation De La Batterie
Installation de la batterie Faites glisser la batterie dans son emplacement jusqu’à ce que vous l’entendiez s’enclencher. Après une intervention à l’intérieur de l’ordinateur . Appliquez les procédures décrites dans Retrait du panneau d'accès Appliquez les procédures décrites dans Avant d’intervenir sur l’ordinateur . Retirez la batterie. -
Page 11: Retrait Du Module De Mémoire
Installez la batterie. Après une intervention à l’intérieur de l’ordinateur . Appliquez les procédures décrites dans Retrait du module de mémoire Avant d’intervenir sur l’ordinateur . Appliquez les procédures décrites dans Retirez : a) la batterie b) le panneau d'accès Faites levier sur les agrafes de maintien à... - Page 12 Faites glisser le disque dur dans la direction indiquée et soulevez la languette pour le retirer de l'ordinateur. Retirez la vis fixant le chariot du disque dur au disque dur et retirez-le.
-
Page 13: Installation De L'ensemble De Disque Dur
Installation de l'ensemble de disque dur Alignez le disque dur sur le support de disque dur et enclenchez-le en place. Serrez les vis de fixation du chariot du disque dur à son support. Faites glisser l'ensemble de disque dur dans son logement dans l'ordinateur. Remettez en place les vis qui fixent l'ensemble du disque dur à... -
Page 14: Installation De L'ensemble Lecteur Optique
Retirez le support du lecteur optique de l’ensemble lecteur optique. Faites levier sur le cadre du lecteur optique et retirez-le de l'ensemble lecteur optique. Installation de l’ensemble lecteur optique Placez le cadre du lecteur optique sur le lecteur optique et clipsez-le en place. Placez le support du lecteur optique dans le lecteur optique. -
Page 15: Installation Du Clavier
Débranchez le câble du clavier de son connecteur sur la carte système et soulevez le clavier de l'ensemble du repose-mains. Installation du clavier Branchez le câble du clavier au connecteur situé sur la carte système. Faites glisser le clavier en place sur l'ordinateur et enclenchez-le. Installez la batterie. -
Page 16: Retrait De La Mini-Carte Sans Fil
Retrait de la mini-carte sans fil Avant d’intervenir sur l’ordinateur . Appliquez les procédures décrites dans Retirez : a) la batterie b) le panneau d'accès c) barrette de mémoire d) ensemble lecteur optique e) clavier Déconnectez l'antenne de la carte, retirez la vis et retirez la mini-carte sans fil de son logement sur la carte système. - Page 17 Retournez l'ordinateur et débranchez le câble du pavé tactile ainsi que les câbles du bouton d'alimentation de la carte système. Déposez les vis qui fixent le repose-mains à la carte système. Soulevez et libérez les languettes du repose-mains des logements sur l'ordinateur, puis soulevez le repose-mains de l'ordinateur.
-
Page 18: Installation Du Repose-Mains
Installation du repose-mains Alignez le repose-mains et poussez-le sur l'ordinateur jusqu'à ce qu'il s'enclenche en place de tous côtés. Connectez le câble du pavé tactile et les câbles du bouton d'alimentation à la carte système. Serrez les vis pour fixer le repose-mains à la carte système. Retournez l'ordinateur et serrez les vis qui fixent le repose-mains à... -
Page 19: Installation De La Carte D'entrées/Sorties (E/S)
Installation de la carte d'entrées/sorties (E/S) Placez la carte d'E/S dans son logement et enclenchez-la. Serrez les vis pour fixer la carte d'E/S à l'ordinateur. Connectez le câble d'E/S à la carte système. Installez : a) le repose-mains b) clavier c) ensemble lecteur optique d) barrette de mémoire e) le panneau d'accès... -
Page 20: Installation De La Carte Système
c) câble de la carte d'E/S Retirez la vis qui fixe la carte système à l'ordinateur. Soulevez la carte système de l'ordinateur. Installation de la carte système Alignez la carte système en place dans l’ordinateur. Serrez les vis qui fixent la carte système à l’ordinateur. Branchez les câbles suivants aux connecteurs de la carte système : a) câble du port DC-In b) câble du haut-parleur... -
Page 21: Retrait De La Pile Bouton
Installez : a) mini-carte sans fil b) le repose-mains c) clavier d) ensemble lecteur optique e) la carte SD f) ensemble de disque dur g) barrette de mémoire h) le panneau d'accès la batterie Après une intervention à l’intérieur de l’ordinateur . Appliquez les procédures décrites dans Retrait de la pile bouton Avant d’intervenir sur l’ordinateur . -
Page 22: Retrait Du Dissipateur De Chaleur
Après une intervention à l’intérieur de l’ordinateur . Appliquez les procédures décrites dans Retrait du dissipateur de chaleur Appliquez les procédures décrites dans Avant d’intervenir sur l’ordinateur . Retirez : a) la batterie b) le panneau d'accès c) barrette de mémoire d) ensemble de disque dur e) ensemble lecteur optique f) clavier... -
Page 23: Retrait Du Ventilateur Système
Retrait du ventilateur système Avant d’intervenir sur l’ordinateur . Appliquez les procédures décrites dans Retirez : a) la batterie b) le panneau d'accès c) barrette de mémoire d) ensemble de disque dur e) ensemble lecteur optique f) clavier g) le repose-mains h) mini-carte sans fil carte système Débranchez le câble du ventilateur système. -
Page 24: Retrait Des Haut-Parleurs
la batterie Après une intervention à l’intérieur de l’ordinateur . Appliquez les procédures décrites dans Retrait des haut-parleurs Avant d’intervenir sur l’ordinateur . Appliquez les procédures décrites dans Retirez : a) la batterie b) le panneau d'accès c) barrette de mémoire d) ensemble de disque dur e) ensemble lecteur optique f) clavier... -
Page 25: Installation Des Haut-Parleurs
Installation des haut-parleurs Placez l'ensemble du haut-parleur dans son logement et passez les câbles dans les chemins de câble. Remettez les tubes en silicone de la DEL en place sur l'ordinateur. Appliquez le ruban adhésif qui fixe les tubes en silicone de la DEL sur l'ordinateur. Installez : a) carte système b) mini-carte sans fil... -
Page 26: Installation De L'ensemble Écran
Mettez les câbles LVDS et de la caméra de côté et déposez les vis qui fixent l'ensemble d'écran à l'ordinateur, puis soulevez l'ensemble d'écran de l'ordinateur. Installation de l’ensemble écran Mettez en place l'ensemble écran dans l'ordinateur. Serrez les vis qui fixent le LVDS et l'ensemble de la caméra à l'ordinateur. Connectez l'antenne de la mini-carte sans fil aux connecteurs sur cette dernière. -
Page 27: Installation Du Cadre D'écran
c) barrette de mémoire d) ensemble de disque dur e) ensemble lecteur optique f) clavier g) le repose-mains h) l'ensemble écran Appuyez sur le cache de charnière sur le côté. Soulevez-le et retirez-le de l'ordinateur. Faites levier sur les bords du cadre de l'écran. Retirez le cadre de l'écran de l'ordinateur. Installation du cadre d'écran Alignez le cadre d'écran et clipsez-le en place. -
Page 28: Retrait Des Charnières D'écran
e) ensemble de disque dur f) barrette de mémoire g) le panneau d'accès h) la batterie Après une intervention à l’intérieur de l’ordinateur . Appliquez les procédures décrites dans Retrait des charnières d’écran Avant d’intervenir sur l’ordinateur . Appliquez les procédures décrites dans Retirez : a) la batterie b) le panneau d'accès... -
Page 29: Retrait Du Panneau D'écran
f) ensemble de disque dur g) barrette de mémoire h) le panneau d'accès la batterie Après une intervention à l’intérieur de l’ordinateur . Appliquez les procédures décrites dans Retrait du panneau d’écran Avant d’intervenir sur l’ordinateur . Appliquez les procédures décrites dans Retirez : a) la batterie b) le panneau d'accès... -
Page 30: Installation Du Panneau D'écran
Installation du panneau d’écran Connectez le câble d'écran au panneau d'écran. Collez la bande adhésive pour fixer le câble d’écran. Mettez en place le panneau d’écran sur l’ordinateur. Serrez les vis pour fixer le panneau d'écran sur l'ordinateur. Installez : a) le cadre de l'écran b) l'ensemble écran c) le repose-mains... -
Page 31: Installation Du Module De Caméra
Déposez la vis, détachez le ruban adhésif et débranchez le câble de la caméra du connecteur, puis retirez le module de la caméra de l'ensemble d'écran. Installation du module de caméra. Connectez le câble de la caméra au connecteur sur le module de caméra. Alignez le module de caméra en place sur l’ordinateur. -
Page 33: Chapitre 3: Configuration Du Système
La séquence de démarrage permet d'ignorer l'ordre des périphériques d'amorçage définis par la configuration du système et de démarrer directement depuis un périphérique donné (lecteur optique ou disque dur, par exemple). Lors du test à la mise sous tension (POST), lorsque le logo Dell s'affiche, vous pouvez : •... -
Page 34: Options Du Programme De Configuration Du Système
Tableau 1. Touches de navigation Touches Navigation Touche Haut Passe au champ précédent. Touche Bas Passe au champ suivant. <Entrée> Permet de sélectionner une valeur dans le champ sélectionné (si applicable) ou de suivre le lien dans le champ. Barre d'espacement Développe ou réduit une liste déroulante, si applicable. <Tab>... - Page 35 Option Description CPU Cache L1 Cache Affiche la taille du cache L1 du processeur. L2 Cache Affiche la taille du cache L2 du processeur. L3 Cache Affiche la taille du cache L3 du processeur. Fixed HDD Affiche le numéro de modèle et la capacité...
- Page 36 Option Description SATA Operation Modifie le mode du Default: AHCI (Valeur par contrôleur SATA : ATA ou défaut : AHCI) AHCI. Adapter Warnings Active ou désactive les Default: Enabled (Valeur par avertissements de défaut : Activé) l'adaptateur. Function Key Behavior Spécifie le comportement Default: Function key first de la touche de fonction...
-
Page 37: Mise À Jour Du Bios
à jour est disponible. Pour les ordinateurs portables, vérifiez que la batterie est complètement chargée et que l'ordinateur est connecté au secteur. Redémarrez l'ordinateur. Accédez au site support.dell.com/support/downloads. Si vous disposez du numéro de service ou du numéro de service express de l'ordinateur :... -
Page 38: Mots De Passe Du Système Et De Configuration
Choose from My Products and Services List (Choisir dans la liste Mes produits et services) c) Choose from a list of all Dell products (Choisir dans la liste de tous les produits Dell) Dans l'écran de l'application et des pilotes, sous la liste déroulante Operating System (Système d'exploiration), sélectionnez BIOS. -
Page 39: Suppression Ou Modification D'un Mot De Passe Système Et/Ou De Configuration
Pour entrer dans une configuration système, appuyez sur <F2> immédiatement après la mise sous tension ou un redémarrage. Dans l'écran System BIOS (BIOS du système) ou System Setup (Configuration du système) sélectionnez System Security (Sécurité du système) et appuyez sur <Entrée>. L'écran System Security s'affiche. -
Page 41: Chapitre 4: Diagnostics
Diagnostics En cas de problème avec l'ordinateur, exécutez les diagnostics ePSA avant de contacter l'assistance technique de Dell. Les diagnostics visent à tester le matériel de l'ordinateur sans équipement supplémentaire ou risque de perte de données. Si vous ne parvenez pas à résoudre le problème vous-même, le personnel de maintenance et d'assistance peut utiliser les résultats des diagnostics pour vous aider à... - Page 42 • Lumière orange clignotant constamment : panne fatale de la batterie avec adaptateur secteur présent. • Lumière éteinte : batterie en mode de charge complète et adaptateur AC présent. • Lumière blanche allumée : batterie en mode de charge avec adaptateur secteur présent.
-
Page 43: Chapitre 5: Dépannage
Mettez l'ordinateur sous tension. Lorsque l'ordinateur démarre, appuyez sur la touche <F12> lorsque le logo Dell apparaît. Dans l'écran du menu de démarrage, sélectionnez l'option Diagnostics. La fenêtre Enhanced Pre-boot System Assessment s'affiche avec la liste de tous les périphériques détectés sur l'ordinateur. -
Page 44: Codes De Bips
Si l'ordinateur est branché à une prise secteur, le voyant d'état de la batterie fonctionne de la manière suivante : Tableau 7. Voyants d'état de la batterie Un voyant orange et un voyant bleu clignotent Un adaptateur secteur non pris en charge par Dell ou non alternativement authentifié est connecté à votre portable. -
Page 45: Codes D'erreur Led
Code Cause et dépannage Aucune mémoire n'est détectée Erreur du jeu de puces (jeu de puces North et South Bridge, erreur DMA/IMR/minuteur), échec du test de l'horloge calendrier, échec Gate A20 , échec puce Super I/O, échec du test du contrôleur du clavier Défaillance de la carte système Défaillance de lecture/écriture en RAM... - Page 46 Code Cause et dépannage Défaillance de la carte vidéo UC - Échec du test de la mémoire cache Défaillance du processeur Écran Défaillance de l'écran...
-
Page 47: Chapitre 6: Caractéristiques Techniques
Caractéristiques techniques REMARQUE : Les offres peuvent varier en fonction de la région. Pour plus d'informations sur la configuration de l'ordinateur, cliquez sur Démarrer. (icône Démarrer) → Aide et support, puis sélectionnez l'option permettant d'afficher les informations sur l'ordinateur. Tableau 9. Informations sur le système Fonction Description Jeu de puces... - Page 48 Fonction Description Conversion stéréo 24 bits (analogique-numérique et numérique-analogique) Interface Bus Intel HDA Haut-parleurs 2 x 2 W Réglages du volume menu programme et touches de commande média Tableau 13. Vidéo Fonction Description Type de vidéo LVDS Contrôleur vidéo : Intel HD Graphics 3000/4000 (mémoire partagée) Séparée AMD Radeon HD 7670M (DDR3 1 Go)
- Page 49 Fonction Description REMARQUE : Le connecteur USB 3.0 alimenté prend également en charge le débogage de noyau Microsoft. Lecteur de cartes multimédia Un emplacement 8 en 1 Tableau 17. Écran Fonction Description Type HD 15,6 pouces Dimensions : Hauteur 344,23 mm (13,55 pouces) Largeur 193,54 mm (7,61 pouces) Diagonale...
- Page 50 Fonction Description Hauteur 12,50 mm (0,49 pouces) Largeur 66 mm (2,60”) Profondeur 291,70 mm (11,48 pouces) Poids 0,30 kg (0,66 lb) Durée de vie 600 cycles de décharge/charge Tension • 14,80 VCC (4 cellules) • 11,10 VCC (6 cellules) Plage de températures : En fonctionnement De 0°...
- Page 51 Tableau 23. Conditions environnementales Fonction Description Température : En fonctionnement De 0° C à 35° C (de 32° F à 95° F) Stockage De –40° C à 65° C (de –40° F à 149° F) Humidité relative (maximale) : En fonctionnement de 10 % à...
-
Page 53: Chapitre 7: Contacter Dell
Dell. Dell propose diverses options d'assistance et de maintenance en ligne et téléphonique. Ces options varient en fonction du pays et du produit et certains services peuvent ne pas être disponibles dans votre région Pour contacter le service commercial, technique ou client de Dell : Rendez-vous sur le site www.dell.com/support.
