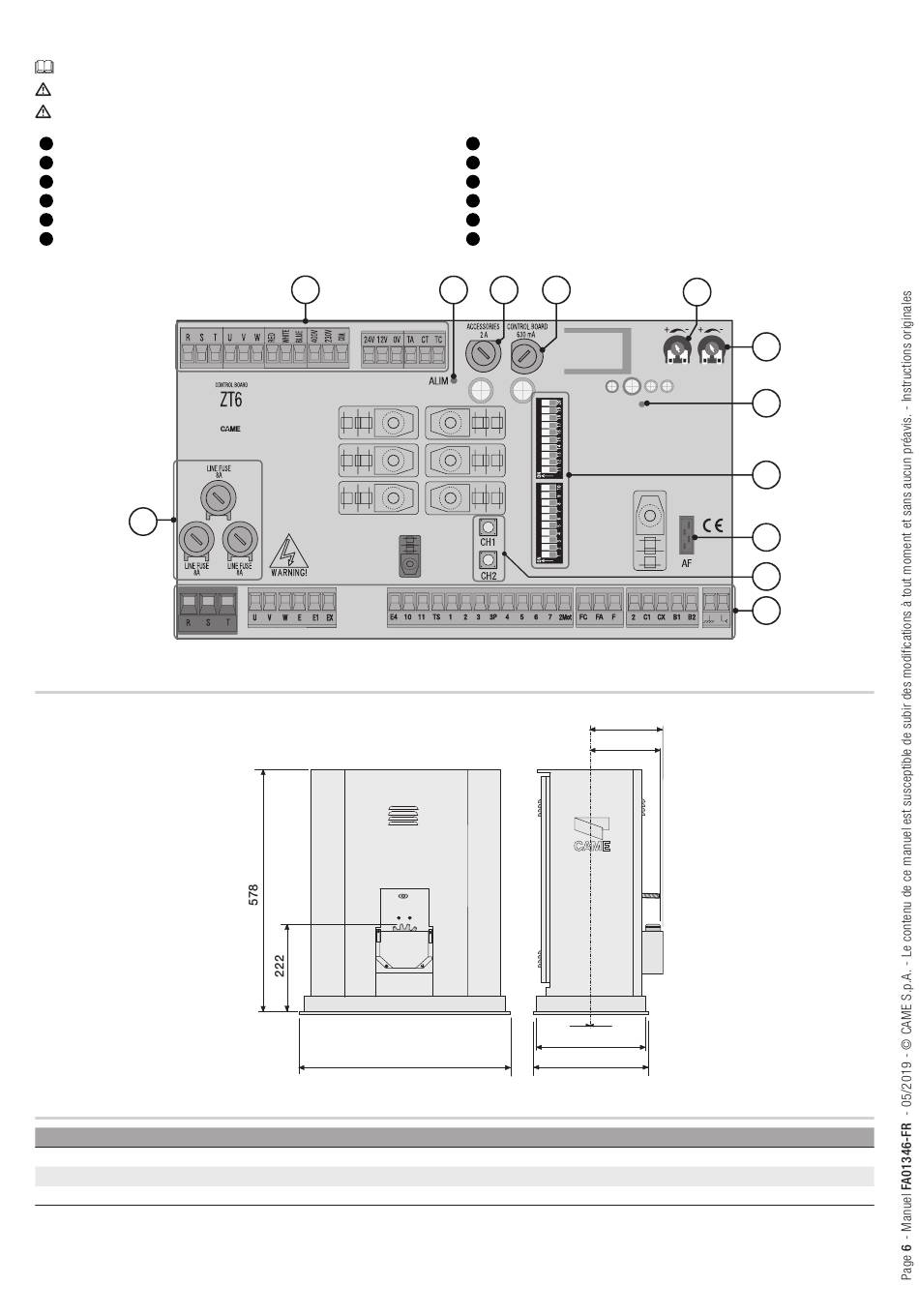

Carte électronique
Toutes les connexions sont protégées par des fusibles rapides.
Pour un fonctionnement correct, IL EST OBLIGATOIRE, avant d'enficher la carte, DE METTRE HORS TENSION et de déconnecter les éventuelles batteries.
Avant d'intervenir sur l'armoire de commande, mettre hors tension et déconnecter les éventuelles batteries.
DIP pour la programmation
1
Fusible pour la carte électronique
2
Fusible pour les accessoires
3
Fusible de ligne
4
Connecteur pour carte radiofréquence enfichable (AF)
5
Voyant de signalisation led de présence de tension
6
4

Dimensions

Limites d'utilisation

MODÈLES
Module du pignon
Longueur maximum vantail (m)
Poids maximum vantail (kg)
7
8
9
10
11
12
6
9
480
Voyant de signalisation led
Bornier de connexion des dispositifs de commande et de sécurité
Bornier de connexion du transformateur
Touches de programmation
Trimmer TFA : réglage temps de fermeture automatique
Trimmer OUV. PART. : réglage ouverture partielle
2
3
171
167
= =
275
295
BY-3500T
3500
11
12
7
1
5
10
8
6
17
