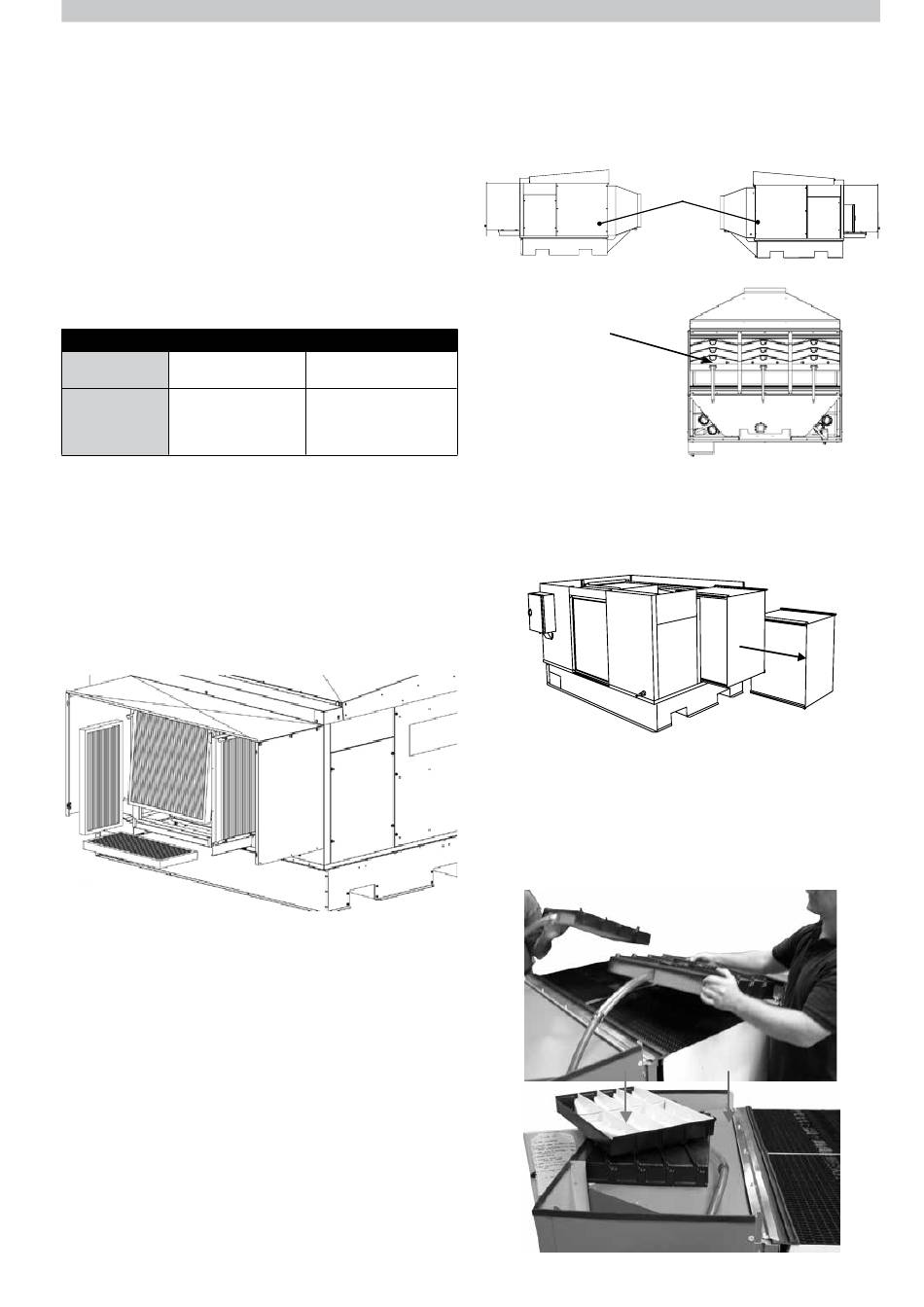

INSTRUCTIONS DE MAINTENANCE (suite)
NETTOYAGE OU REMPLACEMENT DES FILTRES À AIR
Les filtres à air doivent être remplacés dès que possible lorsque le débit
d'air à travers les filtres est limité par la poussière ou les contaminants.
La fréquence de changement des filtres à air dépend de la qualité de
l'air sur le site.
Des filtres à air sont disponibles auprès des agents de l'intégrateur du
système et des distributeurs Climate Wizard. Si d'autres filtres à air sont
fournis, ils doivent respecter au minimum les normes EN779 G4 ou
ASHRAE 52.2 MERV8.
Lorsque vous commandez des filtres à air de remplacement, veillez
à sélectionner les tailles/références correctes correspondant à votre
refroidisseur dans le tableau ci-dessous.
Modèle
CW-H10
Réf. du kit de
120423
remplacement
1 * 24 × 24 × 2 po
(594 × 594 × 45 mm)
Contenu du kit
2 * 24 × 12 × 2 po
(594 × 291 × 45 po)
Pour accéder au filtre à air, vous devez retirer le panneau avant du
capot du filtre à air en déverrouillant les 2 attaches rapides quart de tour.
Les filtres à air se glissent à l'intérieur et à l'extérieur du cadre du filtre
à air. Lorsque vous les remettez en place, utilisez l'étiquette indiquant la
direction du flux d'air sur le côté du filtre pour vous assurer de respecter
l'orientation correcte.
Les filtres latéraux et inférieurs les plus petits se glissent dans le cadre
du filtre. Pour installer le filtre avant plus large, placez le bord supérieur
du filtre sous les supports supérieurs et soulevez pour engager le filtre
dans ceux-ci. Laissez le filtre redescendre, pour qu'il s'engage dans les
2 supports inférieurs situés au bas du cadre.
CHANGEMENT DES ÉLÉMENTS CENTRAUX DU
REFROIDISSEUR
VUES LATÉRALES
VUE DE DESSUS
CW-H15, H15S, H15S Plus
120393
1 * 24 × 24 × 2 po
(594 × 594 × 45 mm)
3 * 24 × 12 × 2 po
(594 × 291 × 45 mm)
1.
2.
3.
4.
5.
6.
ILL2455-A
ILL2455-A
Éléments
centraux
Élément
central
Accès
Panneau
ÉLÉMENT CENTRAL ET
RÉPARTITEURS (CAPOT RETIRÉ)
ILL1954-B
Coupez l'alimentation électrique, coupez l'eau.
Débranchez et retirez tous les conduits fixes de la sortie
d'évacuation du refroidisseur (s'il en est équipé).
Retirez le passage d'évacuation/capot du refroidisseur.
Ouvrez les panneaux d'accès à l'élément central des deux côtés
du refroidisseur.
LAY THE WATER SPREADER TRAYS
INTERCHANGE CORES THROUGH THE
Retirez les bandes métalliques de fixation de la partie centrale.
ACCESS PANEL OPENING.(BOTH SIDES)
(TEMPORARILY) FROM THE TOPS
Débranchez le répartiteur des protubérances en caoutchouc de
la partie centrale, puis retirez les répartiteurs d'eau. Vous pouvez
OF THE CORES BACK ABOVE THE
les placer à côté sur le capot de l'armoire du refroidisseur tout en
ILL2462-A
les laissant raccordés au système de canalisations.
FAN HOUSING.
SEELEY INTERNATIONAL - MANUEL D'INSTALLATION |
Élément
central
Accès
Panneau
ILL2450-A
ILL2450
ILL2462-A
ILL2456-A
33
