5.2 Montage du préparateur au réservoir
5.2.1
Avant le montage et l'installation du préparateur sanitaire les raccordements suivants doivent être envisagés:
Système de gaz de combustion et raccords de tuyauterie de gaz de combustion
Système d'alimentation en air et connexions
Raccordements pour l'entrée d'eau froide et la sortie d'eau chaude.
Évacuation des condensats et des vannes de surpression
Alimentation électrique (de préférence la prise de courant doit se situer au-dessus du préparateur sani-
taire)
Tuyauterie de gaz.
Toutes les lignes / tuyauteries doivent être montées sans tension. Le poids des composants d'installa-
tion doit être pris en charge séparément de celui du préparateur sanitaire de sortes qu'il n'y ait pas de
forces permanentes sur les connexions.
Cela pourrait influencer la position de montage du préparateur sanitaire.
Déterminer la position des tuyauteries d'écoulement et des tuyauteries d'eau froides et d'eau chaude en utilisant le
support de suspension inclus ou un cadre de suspension (lorsqu'il est fourni).
Bien marquer les trous, veillez à ce que le support de suspension ou le cadre soit perpendiculaire et le préparateur
sanitaire ne penche pas vers l'avant. Si nécessaire, ajuster la position avec les boulons de réglage situés sur la
face arrière inférieure du panneau arrière (voir dessin). Lorsque les boulons de réglage ne sont pas suffisants,
remplir l'espace derrière les boulons pour maintenir le préparateur sanitaire en position. La position exacte du pré-
parateur sanitaire se trouve entre le niveau de suspension du préparateur sanitaire et suspendu légèrement en
arrière.
Le préparateur sanitaire ne doit pas pencher vers l'avant une fois installé
Verrouillez le support de suspension avec le couvercle de sécurité avant tout autre raccordement du préparateur
sanitaire. Cette protection empêche le préparateur sanitaire de tomber du support. N'utilisez pas une force exces-
sive lors du montage des raccords du préparateur sanitaire.
5.2.2
M
ONTAGE DU RESERVOIR
Le réservoir doit être monté sur une base stable, pas trop loin du préparateur sanitaire.
* NB! Cette base doit pouvoir porter le poids du réservoir rempli d'eau.
20

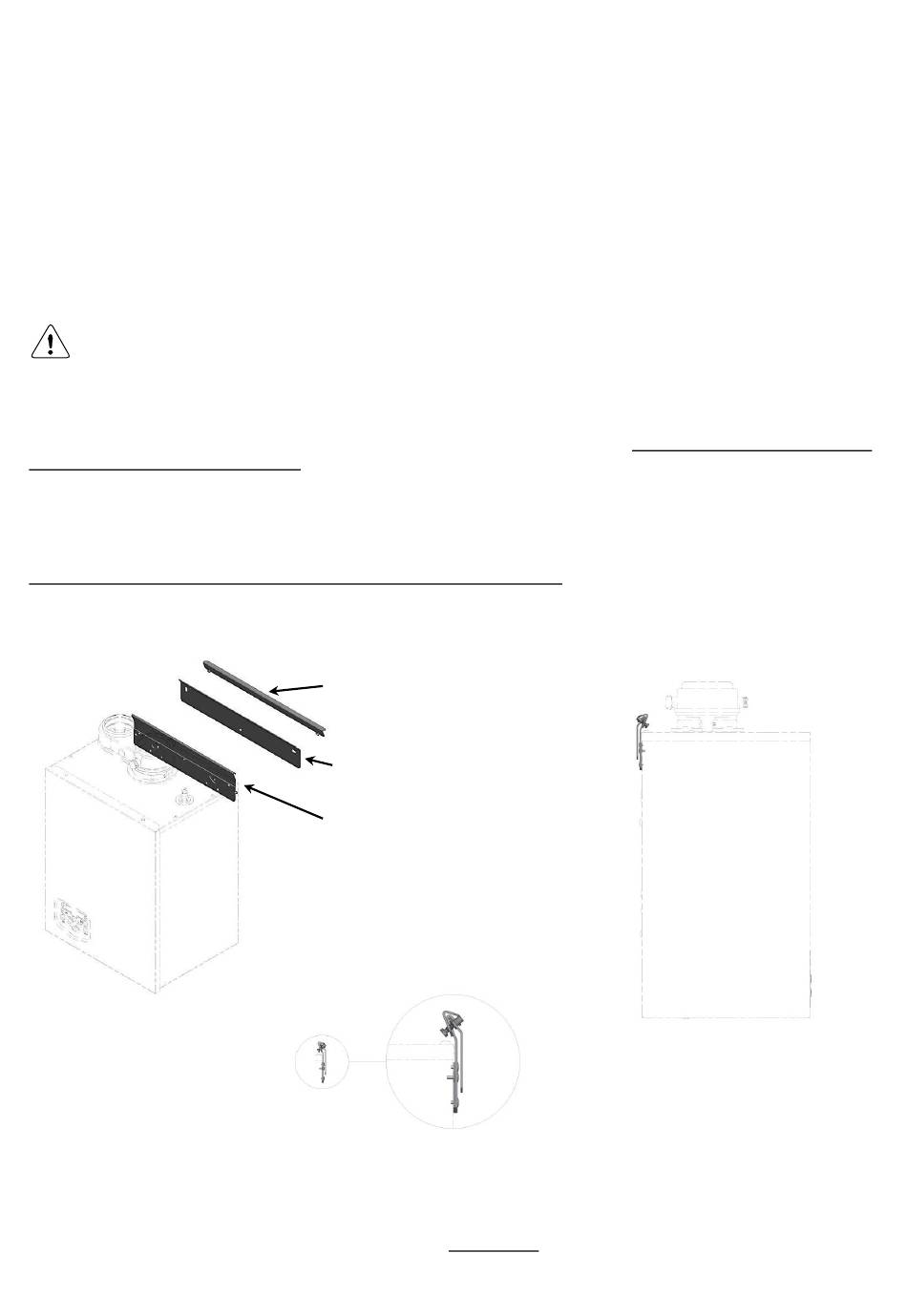

3. Vérouillage du préparateur avec
plaque de blocage et deux bou-
lons
1. Fixer le support de montage au
mur avec le côté incliné vers le
haut
2. Suspendre le préparateur avec
au support de montage
E93.0901FR181
Détail suspension
