Voir « Tableaux de hauteur d'assise » dans
la section « Données techniques » pour des
informations plus détaillées.

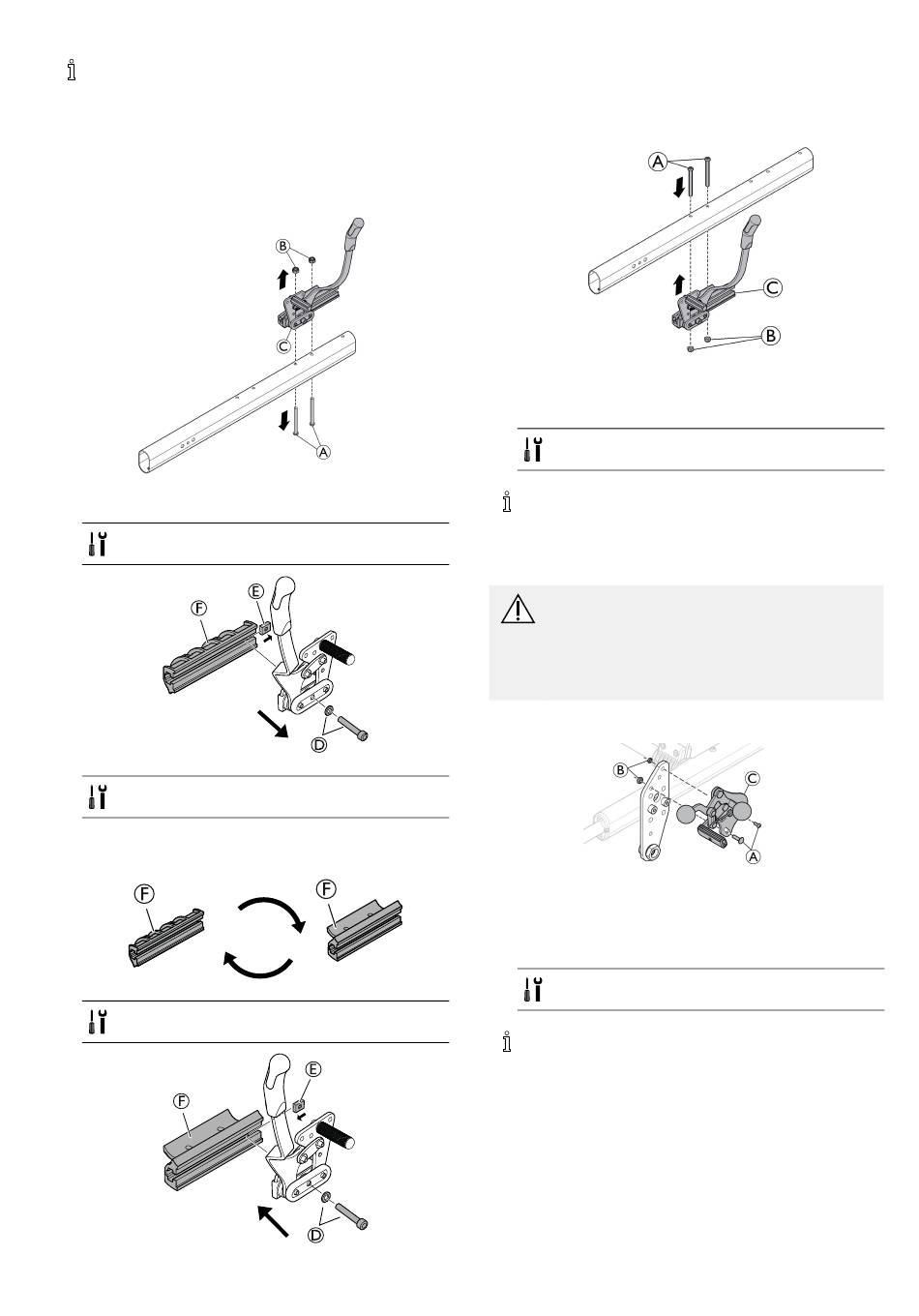

Modification de la position du frein actionné par
l'utilisateur
Pour passer d'une position haute de la fixation (pos. 1) à
une position basse (pos. 2) :
1. Desserrez et retirez les vis A et les écrous B.
2. Retirez la fixation du frein avec le frein C du châssis.
Clé Allen 4 mm
3. Desserrez et retirez la vis et la rondelle D.
Clé Allen 5 mm
4. Retirez le frein de la fixation de frein F.
5. Veillez à ne pas desserrer l'écrou E qui se situe à
l'intérieur de la fixation de frein F.
6. Faites tourner la fixation de frein F de 180 degrés.
Clé Allen 5 mm
60122691-C
7. Remontez le frein sur la fixation de frein retournée F.
8. N'oubliez pas de réinsérer l'écrou E si vous l'aviez
retiré de la fixation.
9. Remontez la vis et la rondelle D.
10. Serrez la vis à 10 Nm.
11. Remontez le frein et la fixation C sur la position
inférieure du châssis.
12. Remontez les vis A et les écrous B.
13. Serrez les vis à 5 Nm.
Clé Allen 4 mm
Lors du passage d'une position basse de la fixation
(pos. 2) à une position haute (pos. 1), reprenez
cette procédure en sens inverse.
Montage du frein au pied
AVERTISSEMENT !
Effet de frein médiocre
– Après chaque réglage du frein, veillez à
ajuster et tester l'effet de frein.
– Pour plus d'informations, consultez la section
« Réglage de l'effet de freinage ».
Installez le frein au pied sur la version Transit uniquement :
1. Insérez les vis A sur le frein au pied C.
2. Installez le frein au pied sur la fixation de roue arrière.
3. Serrez les écrous B à 5 Nm.
4. Réglez l'effet de freinage, reportez-vous à la section
« Réglage de l'effet de freinage ».
Clé Allen 4 mm / clé fixe 10 mm
Le frein actionné par l'utilisateur peut être combiné
avec des freins au pied.
Réglages et mises au point
19
