3. démarrage rapide
Introduction à la structure de l'oscilloscope
Ce chapitre fournit une description simple de la procédure et de la fonction du panneau avant de
l'oscilloscope, afin que vous puissiez vous familiariser avec l'utilisation de l'oscilloscope en un rien de
temps.
Panneau frontal
Le panneau avant comporte des boutons rotatifs et des touches de fonction. Les 5 boutons dans la
colonne Sur le côté droit de l'écran sont des boutons de sélection de menu qui permettent de régler
les différentes options du menu actuel. Les autres boutons sont des boutons de fonction qui
permettent d'accéder à différents menus de fonction ou d'exécuter directement une application
spécifique.
1
2
3
6
5
4
7

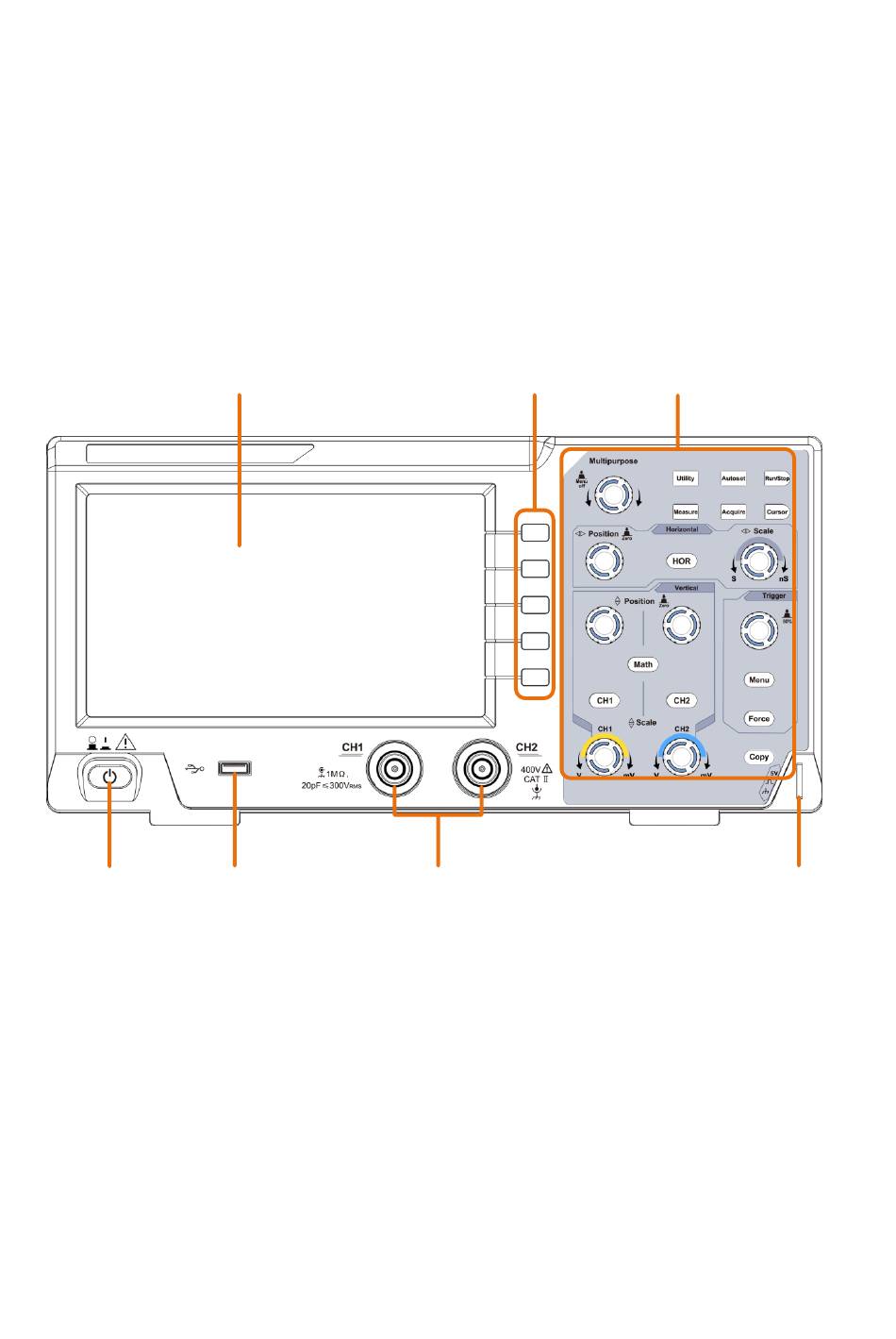

Figure 3 1 -Panneau avant
1. Plage d'affichage
2. Boutons de sélection de menu : Sélectionnez l'élément de menu de droite sur l'écran.
3. Plage de réglage (touches et boutons rotatifs)
4. Compensation de la sonde : mesure sortie de signal (5V/1kHz).
5. Canaux d'entrée de signal CH1 & CH2
6. Port USB hôte : pour connecter une mémoire USB à l'oscilloscope, qui fait office de "périphérique
hôte". Par exemple : enregistrer la forme d'onde sur une clé USB.
7. interrupteur marche/arrêt
- 4 -
