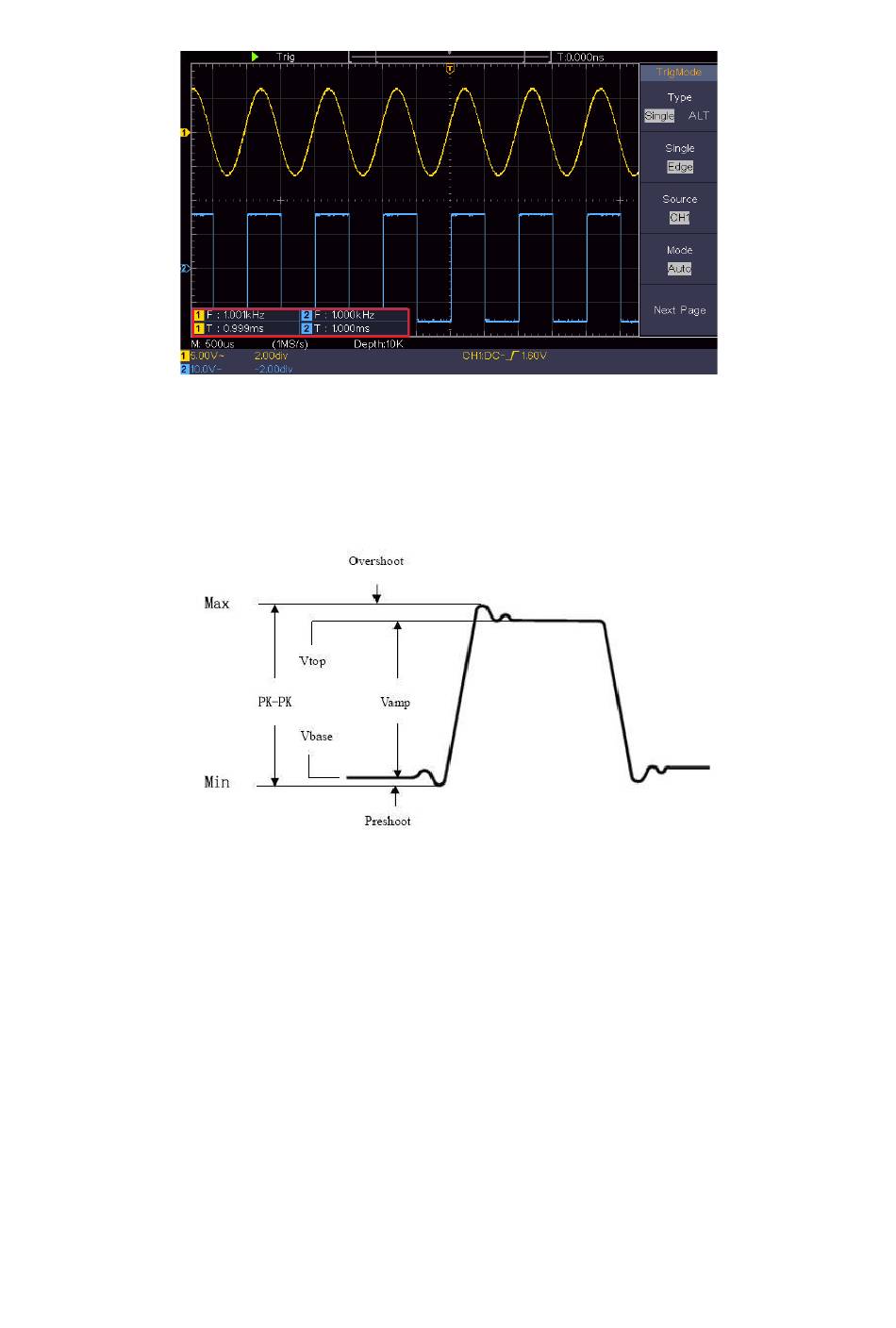

Figure 4-12 Mesure automatique
Mesure automatique des paramètres de tension
Les oscilloscopes fournissent des mesures de tension automatiques, notamment la moyenne, PK-PK,
RMS, Max, Min, Vtop, Vbase, Vamp, OverShoot, PreShoot, Cycle RMS et Cursor RMS. La figure 4 13
ci-dessous montre une impulsion avec certains des points de mesure de la tension.
Figure -413
Moyenne (Mean) : la moyenne arithmétique sur l'ensemble de la forme d'onde.
PK-PK : tension pointe-pointe.
RMS : la tension moyenne quadratique réelle sur l'ensemble de la forme d'onde.
Max : l'amplitude maximale. La tension de crête la plus positive, mesurée sur l'ensemble de la forme
d'onde.
Min : l'amplitude minimale. La tension de crête la plus négative, mesurée sur l'ensemble de la forme
d'onde.
Vtop : tension de la partie supérieure plate de la forme d'onde, utile pour les formes d'onde carrées /
pulsées.
Vbase : tension de la base plate de la forme d'onde, utile pour les formes d'onde carrées / pulsées.
Vamp : tension entre Vtop et Vbase d'une forme d'onde.
OverShoot (survoltage) : Défini comme (Vmax-Vtop) / Vamp, utile pour les formes d'onde carrées et
pulsées.
Pré-exposition (PreShoot) : Défini comme (Vmin-Vbase) / Vamp, utile pour les formes d'onde
carrées et pulsées.
Cycle RMS : la tension réelle Root Mean Square sur la première période complète de la forme
d'onde.
Curseur RMS : La tension moyenne quadratique réelle sur la plage de deux curseurs.
- 38 -
