Section 3 : Options et accessoires
Tarière pour la roche (en option)

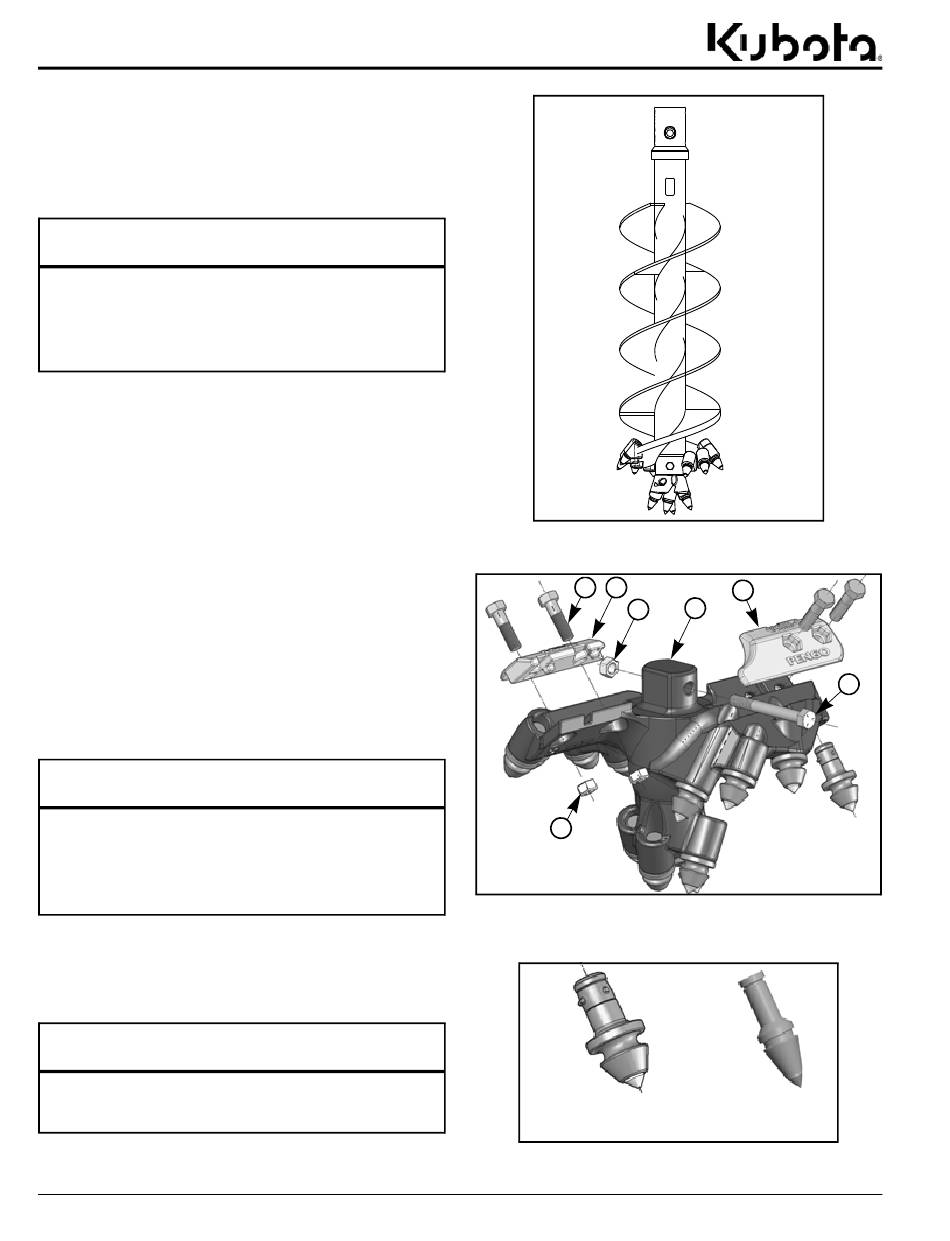

Consulter la Figure 3-5 :
Les tarières pour la roche sont disponibles avec des moyeux
hexagonaux de 5 cm (2 po) et des dents de coupe agressives
permettant de creuser lorsqu'on rencontre des sols rocailleux,
des racines d'arbre ou d'autres obstructions.
Tarière pour la roche
N
o
de pièce Description de la pièce
317-280A
TARIÈRE POUR LA ROCHE À MOYEU HEXAGONAL
SA DE 15,2 x 5 cm (6 x 2 po)
317-263A
TARIÈRE POUR LA ROCHE À MOYEU HEXAGONAL
SA DE 23 x 5 cm (9 x 2 po)
317-264A
TARIÈRE POUR LA ROCHE À MOYEU HEXAGONAL
SA DE 30,5 x 5 cm (12 x 2 po)
Têtes boulonnées pour la roche
(accessoire)
Consulter la Figure 3-6 :
Les tarières pour la terre CSA10 peuvent être converties en
tarières pour la roche avec cet accessoire. Retirer les dents de
tarière pour la terre et la pointe actuelles. Attacher la tête de
tarière pour la roche (n
o
1) à la tarière avec un boulon GR5 de
1/2 po – 13 (n
o
2) et un contre-écrou (n
tarière pour la roche à la vrille de la tarière avec des protecteurs
os
(n
4 et 5), des boulons GR5 de 1/2 po – 13 (n
o
contre-écrous (n
3). Serrer les contre-écrous (n
approprié.
Têtes boulonnées pour la roche
N
o
de pièce Description de la pièce
317-274A
Ensemble de tête boulonnée pour la roche
SA de 15,2 cm (6 po)
317-275A
Ensemble de tête boulonnée pour la roche
SA de 23 cm (9 po)
317-276A
Ensemble de tête boulonnée pour la roche
SA de 30,5 cm (12 po)
Dents de tarière pour la roche
Consulter la Figure 3-7 :
Dents de tarière pour la roche
o
N
de pièce Description de la pièce
820-695C
Dent de tarière (pour tarières pour la roche)
820-713C
Dent de tarière pour la roche (pour têtes boulonnées
pour la roche)
24
Tarière pour chargeur compact AP-CSA10 317-407MK-FRC
Table des matières
o
3). Fixer la tête de
o
6) et des
o
3) au couple
70140
Tarières pour la roche à moyeu hexagonal de 5 cm (2 po)
Figure 3-5
6
4
3
3
70132
Têtes boulonnées pour la roche
(ensemble de 30,5 cm [12 po] illustré)
Figure 3-6
820-713C
Dent de tête boulonnée
pour la roche
Dents de tarière pour la roche
Figure 3-7
5
1
2
820-695C
Dent de tarière
pour la roche
