3 Affectation des connecteurs (face arrière)
Manuel d'entretien

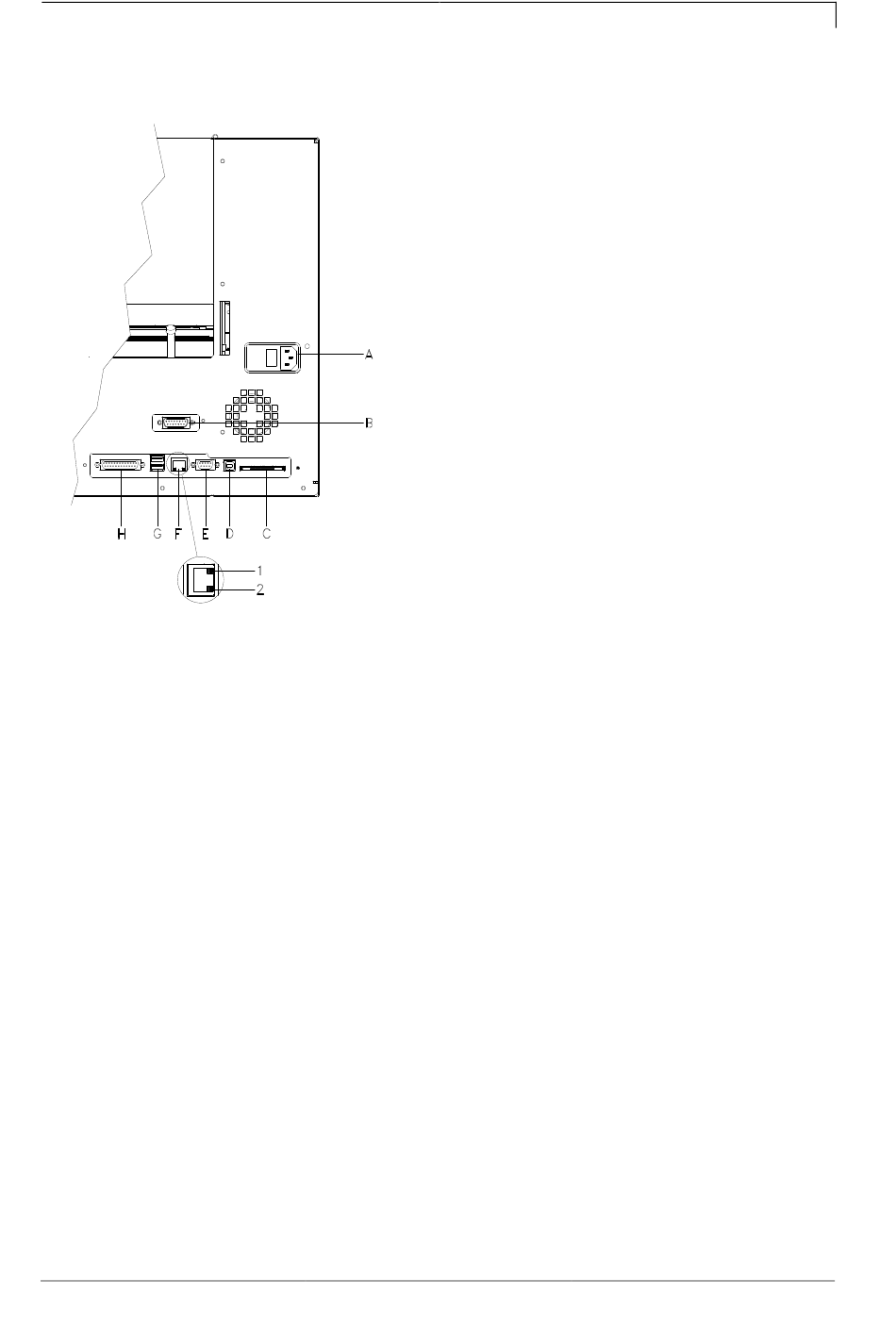

Affectation des connecteurs (face arrière)
A Interrupteur d'alimentation secteur
B Entrée/sortie externe (optionnelle)
C Support Carte Compact Flash
D Interface USB
E Interface série RS-232
Pin 2 = TXD, Pin 3 = RXD, Pin 5 = GND,
Pin 7 = CTS, Pin 8 = RTS
F Interface Ethernet 10/100
1 = DEL orange
DEL allumé = Connexion active
DEL clignoté = Transfert des données
DEL Off = Aucune connexion
2 = DEL vert
DEL allumé = Vitesse 100 MBit
DEL Off = Vitesse 10 MBit
G Hôte USB pour clavier USB et clé mémoire USB
H Interface parallèle
