Systèmes d'Aspiration Centralisée
Installation avec démarrage des moteurs en
cascade (système à rappel)
Ce système permet de démarrer le nombre de
moteurs requis par le besoin d'aspiration réel. Il
en résulte une importante économie d'énergie.
Pour le montage en cascade, il convient d'installer
des prises d'aspiration avec une résistance élec-
trique intégrée (art. n° IS106) qui doit être soudée
sur le câble de sortie électrique de la prise
d'aspiration. Le raccordement de la ligne pilote
12V doit toujours être effectué en parallèle.
Si la résistance est commandée avec la prise
d'aspiration, il convient d'ajouter la lettre «R » au
numéro d'article de la prise, p. ex. SD310R. Un
dispositif électronique approprié est nécessaire
pour le démarrage en cascade des moteurs.
Z 854
1
5
4

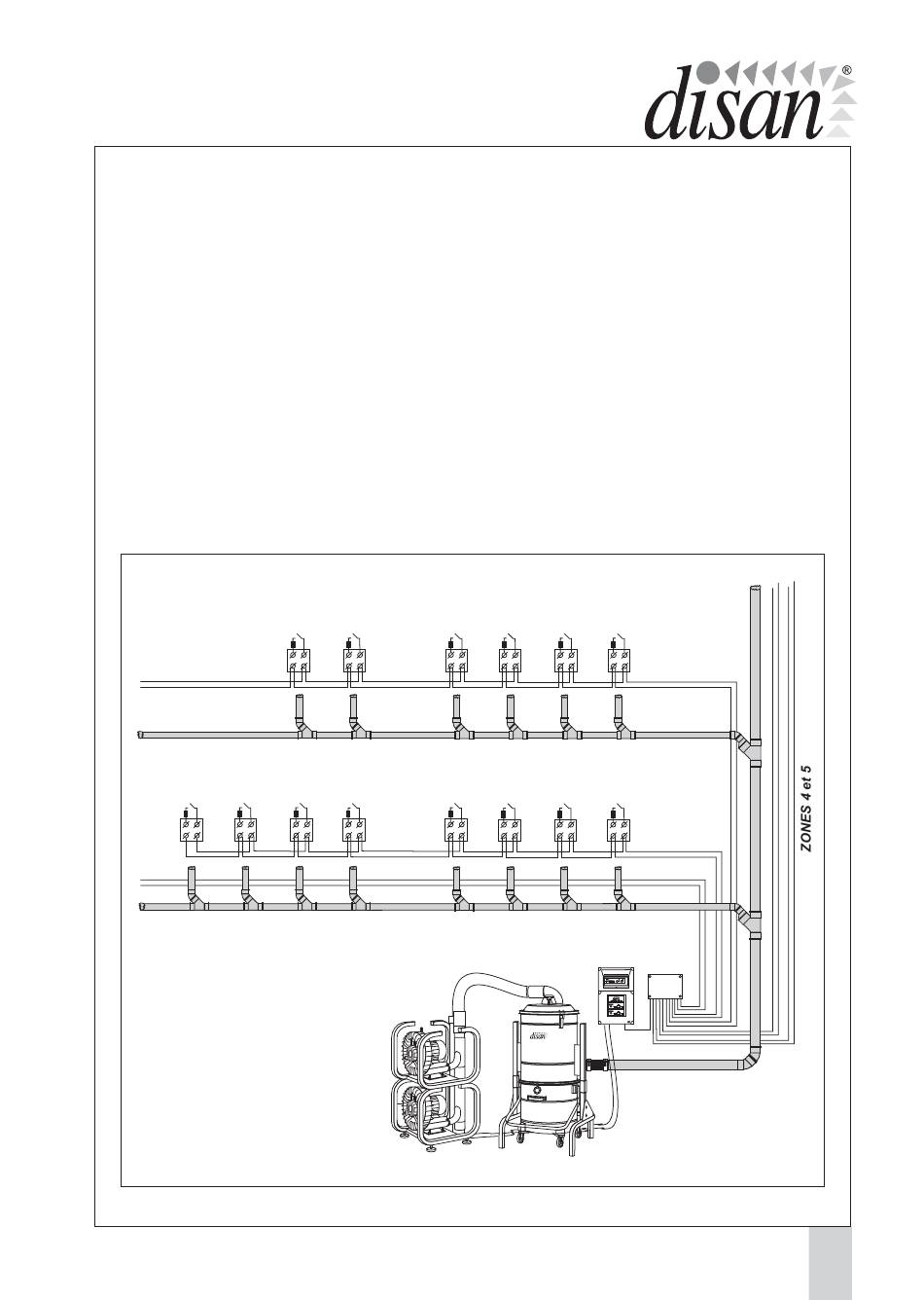

Description:
1. Contacteurs de la prise
2. Tuyauterie d'aspiration
3. Ligne électrique pilote 12V
4. Domino de connexion dans la contre-prise
5. Résistance
6. Boîte de raccordement des lignes de 12V
7. Tableau de commande principal
8. Aspirateur central
Art. n° IS02 dispositif é'8electronique pour les
modèles avec 2 moteurs
(Mod. DS B02, DS D02 et DS H02)
Art. n° IS03 dispositif électronique pour les
modèles avec 3 moteurs
(Mod. DS C03 et DS F03)
Les résistances dans les prises et le dispositif
électronique doivent impérativement être installés
pour un fonctionnement sans problème de
l'installation en cascade.
Conseils dans le cas d'un agrandissement futur
déjà planifié de l'installation
Pour les installations avec les modèles DSA01 et
ère
DSB01 dans une 1
phase, les résistances dans
les prises et le dispositif électronique IS02 ou IS03
ne devront être installés que lors de
l'agrandissement de l'installation.
Pour les installations avec les modles DSB02 et
ère
DSD02 dans une 1
d'installer immédiatement le dispositif électronique
IS03 pour 3 moteurs.
Installation comprenant plus de 30 prises d'aspiration
7
8
phase, nous conseillons
ZONE 3
ZONE 2
ZONE 1
6
3
2
