Systèmes d'Aspiration Centralisée
Planification de la ligne
électrique pilote
La ligne éectrique pilote 12 V (basse tension pour
des raisons de sécurité) est amenée de l'aspirateur
central jusqu'aux prises d'aspiration qui mettent
l'installation en marche grâce à leurs contacteurs.
La gaine électrique ignifugée fournie par DISAN,
répondant aux normes IMQ, a une section de
2
16 mm
et contient 2 câbles électriques de section
2
1 mm
.
Le raccordement électrique des diverses prises
d'aspiration entre elles est effectué en parallèle à
l'aide de dominos dans les contre-prises.
Z 853
1
4
3
Description :
1. Contacteurs de la prise
2. Tuyauterie d'aspiration
3. Ligne électrique pilote 12V
4. Domino de connexion dans la contre-prise
5. Tableau de commande principal
6. Aspirateur central
10
Installation comprenant
jusqu'à 30 prises d'aspiration
Le raccordement s'effectue d'une prise d'aspiration
à l'autre via une seule ligne pilote directement reliée
au tableau de commande principal (voir schéma ci-
après).
Installation comprenant plus
de 30 prises d'aspiration
Il est conseillé dans ce cas de diviser l'installation
par zones ou par étages. Les lignes pilote 12V des
différentes zones ou étages devant être amenées
à une boîte de raccordement des lignes de 12 volts
(art. n°'a1 IE212) et de là vers le tableau de
commande principal. De cette manière, on facilite
la recherche des éventuelles pannes ou dommages
(voir schéma ci-après).

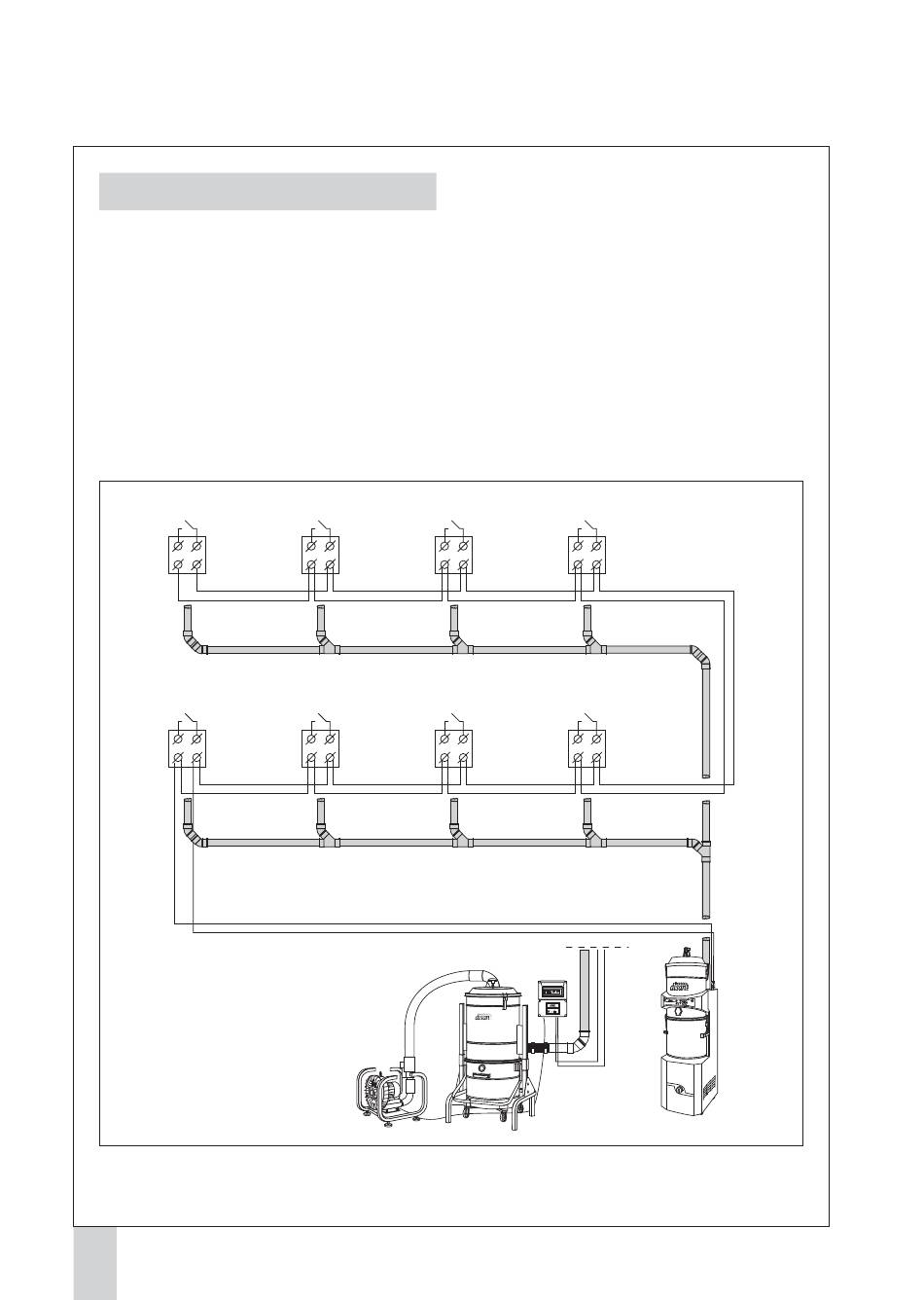

Installations comprenant jusqu'à 30 prises d'aspiration
5
6
2
6
