Mise en place du VP 18 Compact


Le choix de l´emplacement doit tenir compte du fonctionnement et de l´entretien futur de
l´appareil. Il convient de réserver un espace libre de 602mm minimum, mesuré à partir
de la plaque frontale du VP 18 Compact.

Si l´on doit soulever l´appareil lorsque les pieds sont montés, ceux-ci devront maintenir
un angle maximal de 45° par rapport à l´axe vertical.
Pour faciliter le montage, le marquage de chaque raccord est conformé en usine. Merci de
respecter les marques indiquées. La liaison entre les raccords de l´appareil et le système de
conduits est effectuée avec des flexibles (tuyaux flexibles/tuyaux flexibles isolants ou d´un autre
type).
Droit de modifier sans préavis

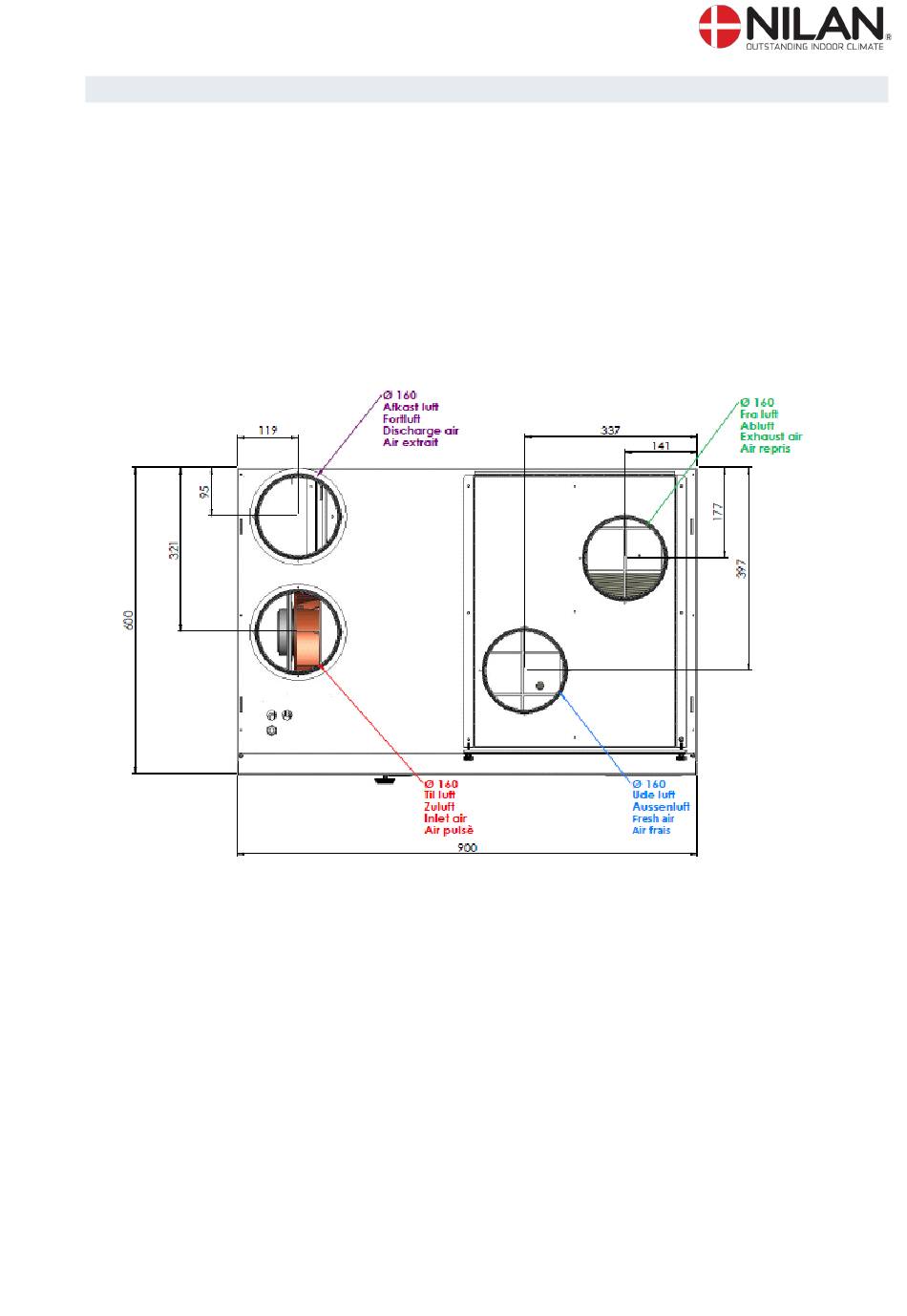

Figure 2: Raccordement des conduits
