- Page 1 Guide d´utilisation CTS 602 by Nilan Combi 302 Polar Version: 10.00, 28-11-2016...
-
Page 2: Table Des Matières
Accessoires/Pièces de rechange ....................27 Récapitulatif des figures Figure 1 : Schéma de principe avec emplacement des capteurs ............ 4 Figure 3 : Panneau de commande-contrôle CTS 602 ..............5 Figure 4: Récapitulatif des menus ....................6 Figure 5: Menu principal ......................... 7 Figure 6: Points du menu principal .................... -
Page 3: Introduction
Guide d’utilisation CTS 602 Schéma électrique Ce guide a pour fonction de présenter de façon claire et précise les menus du CTS 602 et les possibilités qu'ils offrent. Le présent guide peut décrire des fonctions et des options qui ne font pas partie de votre équipement. -
Page 4: Récapitulatif Des Capteurs De Température
T10 - est le capteur de température de l’air repris dans l’espace. (accessoires). T15 - est un capteur de température placé dans le panneau de commande-contrôle CTS 602. Température détecté est affiché dans le menu ”indice data” Page 4 de 27... -
Page 5: Panneau De Commande-Contrôle

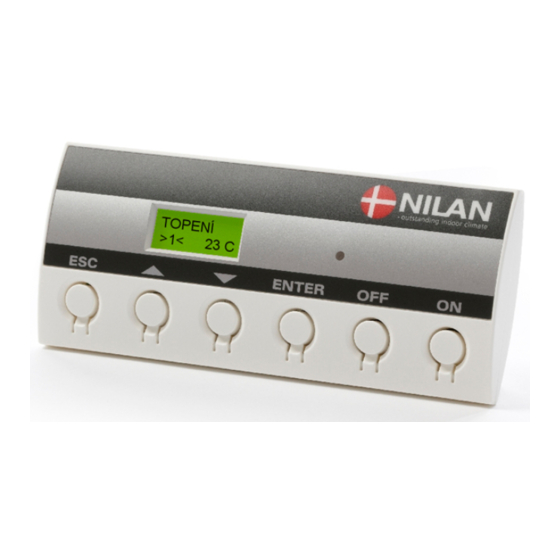

éteindre l’équipement - ON pour allumer l’équipement Figure 3 : Panneau de commande-contrôle CTS 602 Les états suivants sont indiqués par diodes situées en partie frontale du panneau : Lumière jaune constante : Fonctionnement du compresseur Jaune clignotant : équipement en mode alarme Le panneau de commande-contrôle peut afficher deux lignes de texte (8 signes par ligne). -
Page 6: Récapitulatif Des Menus
Récapitulatif des menus Sauf choix différent, la commande-contrôle revient toujours sur le menu principal (menu dans le cadre en gras). De là, il est possible de parcourir les autres menus à l´aide de p. Menu Sous-menu principal INDICE INDICE Affichage et remise à zéro des alarmes. Journal des seize ALARMES ALARMES dernières alarmes... -
Page 7: État De L´exploitation
État de l´exploitation Le menu principal affiche trois valeurs différentes: état de l´exploitation, niveau de ventilation et température. Ces valeurs correspondent à l´état de l´équipement et sont choisies par l´utilisateur. Le menu principal s´affiche automatiquement dans le panneau quinze secondes environ après la mise sous tension de l´appareil et il est alors possible de choisir les réglages voulus. -
Page 8: Menu Principal
Menu principal Le menu principal s´affiche automatiquement quinze secondes environ après la mise sous tension. Les points de menu qui clignotent sont indiqués par ” ”. Les points du menu principal sont présentés dans la figure ci-dessous: Sur le Panneau CTS602, appuyer une fois sur : - ESC pour revenir d´un cran en arrière dans le menu - p pour respectivement descendre et monter dans le menu ou pour ajuster un point de menu activé... -
Page 9: Indice Alarmes
Indice alarmes Si l´équipement est en mode alarme, la diode jaune du panneau CTS602 clignote. Dans le menu Affichage Alarmes, il est possible de contrôler la situation de l´équipement et l´heure de l´alarme. C´est également dans ce menu que l´alarme peut être remise à zéro. ENTER ENTER ENTER... - Page 10 Affichage des codes d´alarme suite à une éventuelle anomalie ou suite à des informations importantes pour l´utilisateur. Les alarmes sont réparties dans les catégories suivantes: C Critique Le fonctionnement de l´équipement est totalement ou partiellement arrêté aussi longtemps que cette alarme est active. M Mise en garde Passe en position critique si la situation n´est pas corrigée assez rapidement.
- Page 11 Code Catégorie Texte affiché Description/cause Remède alarme BASSE Lorsque la température ambiante Chauffer la maison et TEMP. est inférieure à 10°C, l´équipement remettre l´alarme à zéro. AMBIANTE s´arrête pour éviter d´abaisser encore la température de l´habitation. Cela peut être le cas pendant une période durant laquelle la maison n´est pas habitée et l´appareil de chauffage...
- Page 12 Code Catégorie Texte affiché Description/cause Remède alarme ANODE Il ya des erreurs dans l'anode Contactez le service. réservoir d'eau chaude. Il n'est pas connecté correctement ou même corrodées. DGIV ECH L´appareil est en position Contacter le SAV si une dégivrage. remise à...
-
Page 13: Affichage Données
Affichage données Les données de fonctionnement actuelles peuvent être lues dans le menu AFFICHAGE DONNÉES. L´emplacement des capteurs est indiqué, page 5. ENTER INDICE STATUT CHAUFF DONNES Position Bypass BYPASS OUVERT Condition d’anode OK, ERREUR ou SERVICE ANODE Température ambiante mesurée en T15. - Page 14 Choix opérateur Choix opérateur: Le menu « choix opérateur » donne la possibilité de dépasser manuellement le fonctionnement normale dans le menu principale en activant une touche ou un contact externe. ”VENTILAT”: Possibilité d’augmenter ou de réduire la vitesse de l’extraction et soufflage dans un temps déterminé.
-
Page 15: Choix Operateur
Choix operateur 2 Choix operateur 2, est utilisé comme, choix opérateur RE7:NO contact for controlling the hood damper motor SELECT ”C HOOD” La possibilité d’exécuter une vitesse plus élevée ou plus lente. Une SÉLECT . priorité élevée. ”VENTILAT” ENTER UTILIS SÉLECT ENTER SÉLECT... -
Page 16: Réglage De L´horloge
Réglage de l´horloge En cas de coupure de courant, l´horloge fonctionne au minimum pendant 24 heures. En cas de perte de la fonction temps, une alarme ”Régler temps” s´affiche. Le passage de l´heure d´été à l´heure d´hiver se fait manuellement. Le point de menu qui clignote est indiqué... -
Page 17: Programme Semaine
Programme semaine On peut opter entre les 3 programmes hebdomadaires standard de l´appareil (Voir page 15). L´appareil est pré-programmé en usine sur le programme 1. Il est par ailleurs possible de programmer son propre programme hebdomadaire. Il peut éventuellement s´agir de l´un des programmes standard légèrement modifié. Le point de menu qui clignote est indiqué... - Page 18 ENTER SÉLECT Permet d’annuler ”ANNULER” l’ensemble des programmes semaine créés par l’utilisateur. SÉLECT ENTER Il est ici possible de choisir L’équipment continue en ”PROG 3" l’un des 3 programmes function AUTO sans standard. Un programme programme semaine standard peut être ouvert SÉLECT ENTER activé...
-
Page 19: Corps De Chauffe
Corps de chauffe Le menu CHAUFF CHAUF-EA est uniquement accessible si est monté dans l'équipement un corps de chauffe à chaleur résiduelle et si la commande-contrôle est dans le même temps réglée en conséquence dans le menu SERVICE. Le point de menu qui clignote est indiqué par ” ”. Sur le panneau CTS600 , appuyer: - ESC pour revenir d’un cran en arrière dans le menu... -
Page 20: Refroidissement
Refroidissement Dans le menu REFROISSEMENT, il est possible de refroidir l´air en ouvrant un clapet bypass et de cette manière d´envoyer uniquement de l´air extérieur dans l´habitation sans accumulateur d´eau chaude. Voir la figure 16a. Si l´équipement fonctionne avec refroidissement actif par compresseur, voir la figure 16b. Le menu REFROID offre la possibilité... -
Page 21: Humidité
Humidité Dans le menu HUMIDITÉ, il est possible de choisir un niveau de ventilation plus et/ou moins élevé en cas de taux élevé/bas d´humidité de l´air. Le niveau bas de ventilation n´est activé qu´en hiver et si le taux d´humidité de l´air est inférieur à 30 %. -
Page 22: Air Change
Air change Le menu AIR CHANGE donne la possibilité de régler la manière dont l´équipement doit fonctionner en hiver/en présence de températures extérieures basses. Le point de menu qui clignote est indiqué par ” ”. Sur le Panneau CTS602, appuyer une fois sur : - ESC pour revenir d´un cran en arrière dans le menu - p pour respectivement descendre et monter dans le menu ou pour ajuster un point de menu activé... -
Page 23: Air Filtre
Air filtre Le menu AIR FILTRE donne la possibilité à l´utilisateur de choisir avec quel intervalle l´alarme de remplacement/nettoyage de filtre doit apparaitre. L´équipement est préprogrammé en usine pour émettre une alarme avec 90 jours d´intervalle. Après expiration du délai le message d’erreur « FILTRE » s’affiche. Le point de menu qui clignote est indiqué... -
Page 24: Temp. Commande
Temp. commande Le menu TEMP. COMMANDE donne la possibilité de régler les températures minimales et maximales de l´air pulsé. Le point de menu qui clignote est indiqué par ” ”. Sur le Panneau CTS602, appuyer une fois sur : - ESC pour revenir d´un cran en arrière dans le menu - p pour respectivement descendre et monter dans le menu ou pour ajuster un point de menu activé... -
Page 25: Choix De La Langue
Choix de la langue Dans ce menu, il est possible de choisir la langue souhaitée dans le panneau de commande- contrôle. Le point de menu qui clignote est indiqué par ” ”. Sur le Panneau CTS602, appuyer une fois sur : - ESC pour revenir d´un cran en arrière dans le menu - p pour respectivement descendre et monter dans le menu ou pour ajuster un point de menu activé... -
Page 26: Replacement Du Filtre
Replacement du filtre Le filter air extérieur et le filter d’echappement sont situé derrière le front de l’usine. Les filtres peuvent remplacer selon les besoins – l’usine est configuré pour que les filtres ont une espérance vie de 90 jours. La durée de la vie désirée peut changer dans le panneau de commande. -
Page 27: Accessoires/Pièces De Rechange
Accessoires/Pièces de rechange Combi 302 Polar Classe de filtre Désignation Nombre Code article Nilan Filtre G4, 8 pcs. 391713 Filtre cassette F7, 39520 Page 27 de 27 Sous réserve de modifications ultérieures...
