Câbles (serveur Sun SPARC Enterprise T5220)

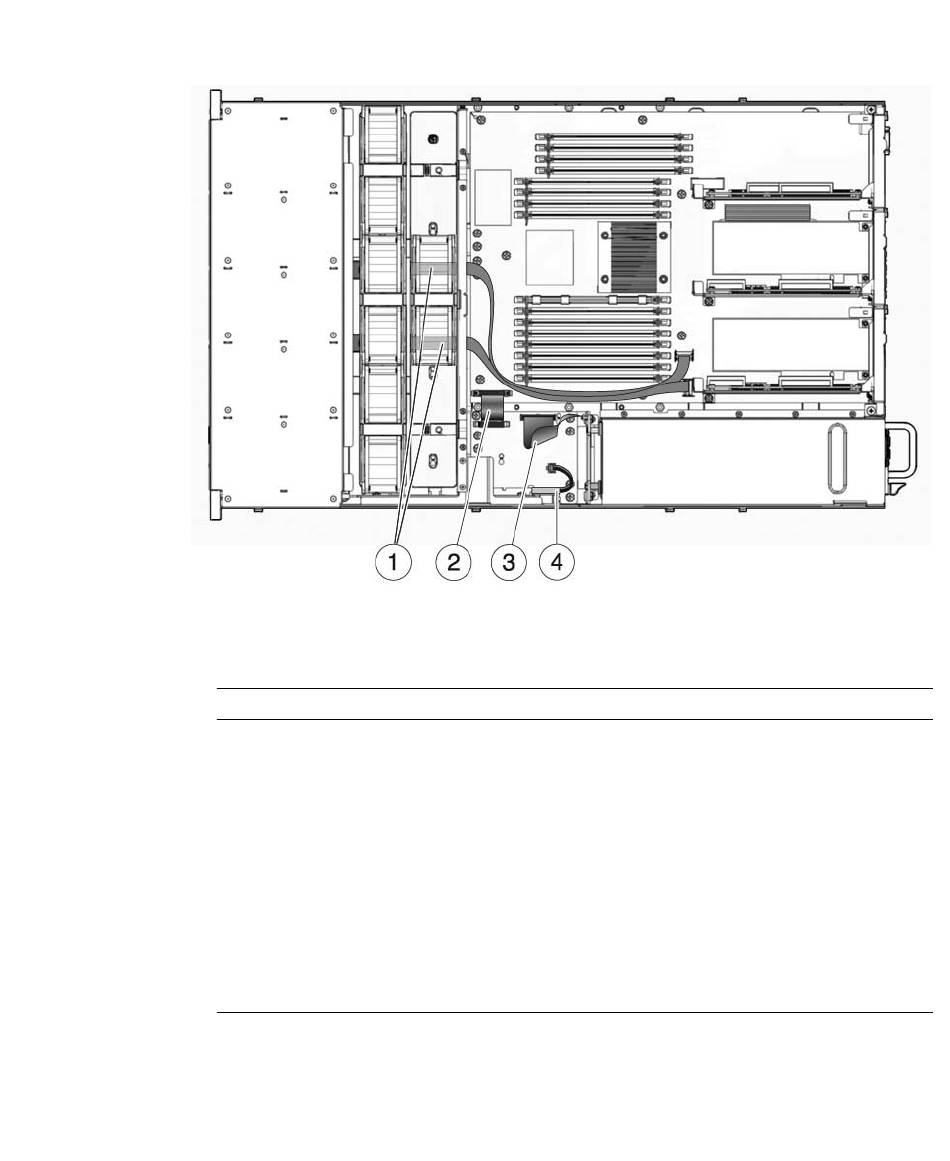

FIGURE A-12
Câbles (serveur Sun SPARC Enterprise T5220)
TABLEAU A-8
Élément
FRU
1
Câbles de données SAS
2
Câble ruban de connexion
carte mère/carte de
distribution de puissance
3
Câble de backplane de carte
de distribution de puissance
vers unité d'alimentation
4
Commutateur de verrouillage
du capot supérieur
Connexions
Les câbles HDD et le câblage varient en fonction
du contrôleur auquel les unités de disque dur sont
connectées. Reportez-vous à la
.
FIGURE A-14
De J0403 sur la carte de distribution de puissance à
J5201 sur la carte mère.
De J0103 sur le backplane de l'unité d'alimentation
à J0101 sur la carte de distribution de puissance.
À J0205 sur la carte de distribution de puissance.
Annexe A Unités remplaçables sur site (FRU)
FIGURE A-13
et à la
A-19
