KIT PORTIER AUDIO SOUL S 110 ART
ALIMENTATION FA-G2+/LITE

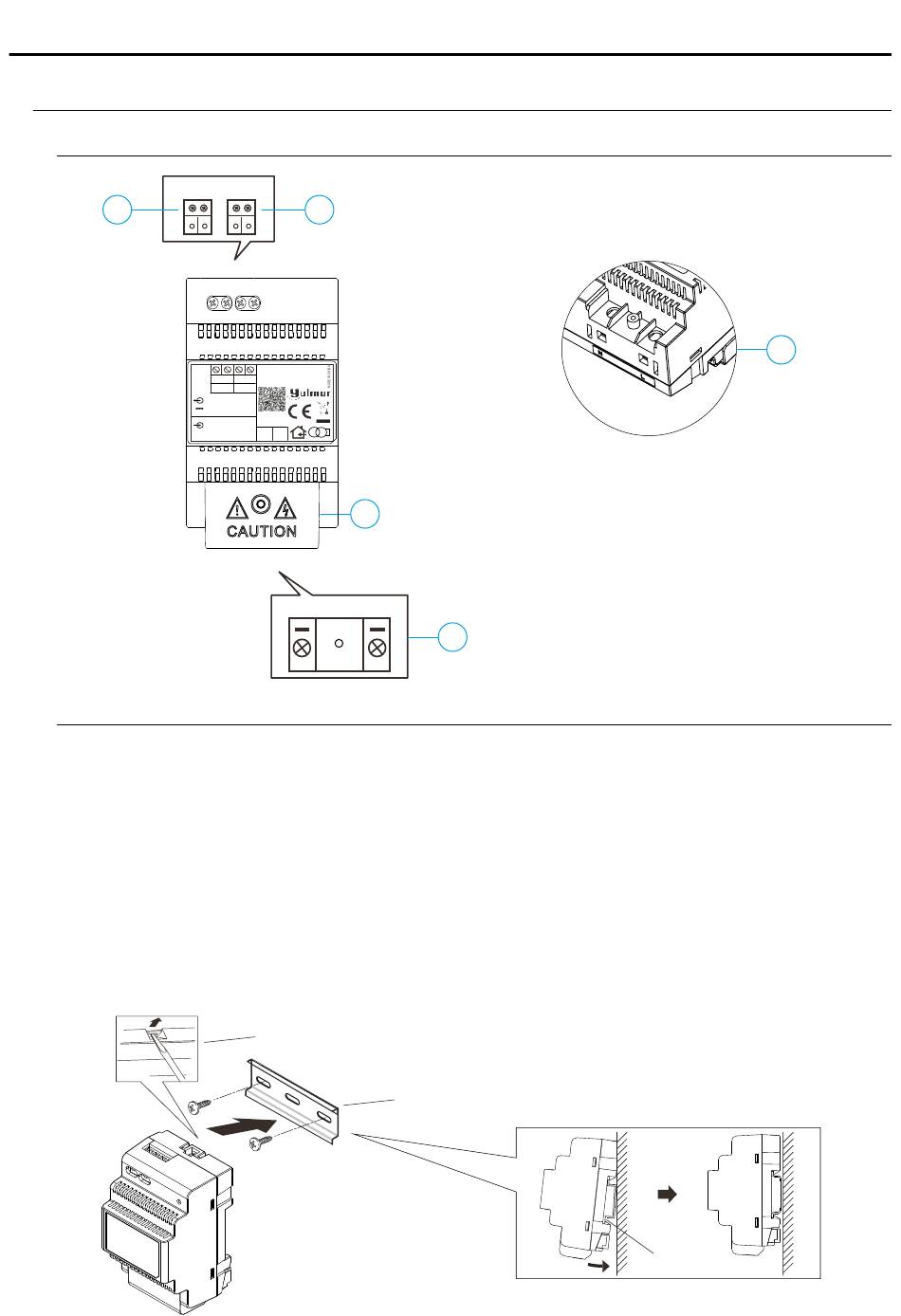

Description

BUS(M) BUS(PL)
A

Installation

L'installation et la manipulation de l'alimentation ne doivent être prises en charge que par du personnel autorisé et
compétent et en mettant toujours le système hors tension.
Installez l'alimentation dans un endroit sec, protégé et ventilé. Veillez à ne jamais obstruer les grilles de ventilation.
Pour fixer l'alimentation, utilisez un rail DIN 46277 (4 éléments).
Souvenez-vous que la règlementation en vigueur oblige à protéger l'alimentation par un interrupteur
magnétothermique.
Pour éviter tout risque d'électrocution, ne retirez pas le couvercle de protection sans avoir préalablement mis
l'alimentation hors tension. Une fois tous les branchements achevés, veuillez remettre en place le couvercle de
protection.
Branchez les câbles aux bornes en suivant les instructions des schémas.
4
B
12240141
V01
M PL
FA-G2+/LITE
BUS BUS
OUTPUT
BUS 30V 2V 0.5A ±
GOLMAR S.A.
C/ Silici, 13
08940 - SPAIN
INPUT ~100-240V
0.8A 50-60Hz N L
C
N L
Fastening tab on the DIN rail.
1 G2+ / T-ART
A. Connecteur BUS de connection vers le moniteur
B. Connecteur BUS de connection vers la platine
C. Couvercle de protection de l'entrée de courant.
D. Connecteur de raccordement au réseau
E. Vue détaillée des bornes d'entrée de courant
sans couvercle de protection
D
DIN rail.
E
DIN rail.
