bca FLOAT Manuel D'utilisation page 70

Installazione della bombola di aria compressa
1. Rimuovere i coperchi della confezione dalla bombola. Accedere al sistema di aria compressa
aprendo il compartimento principale dello zaino e ripiegando indietro la copertura in tessuto del sistema.
2. Inserire la bombola nell'apposito alloggiamento, quindi chiudere l'apertura a strappo del
compartimento bombola.
u

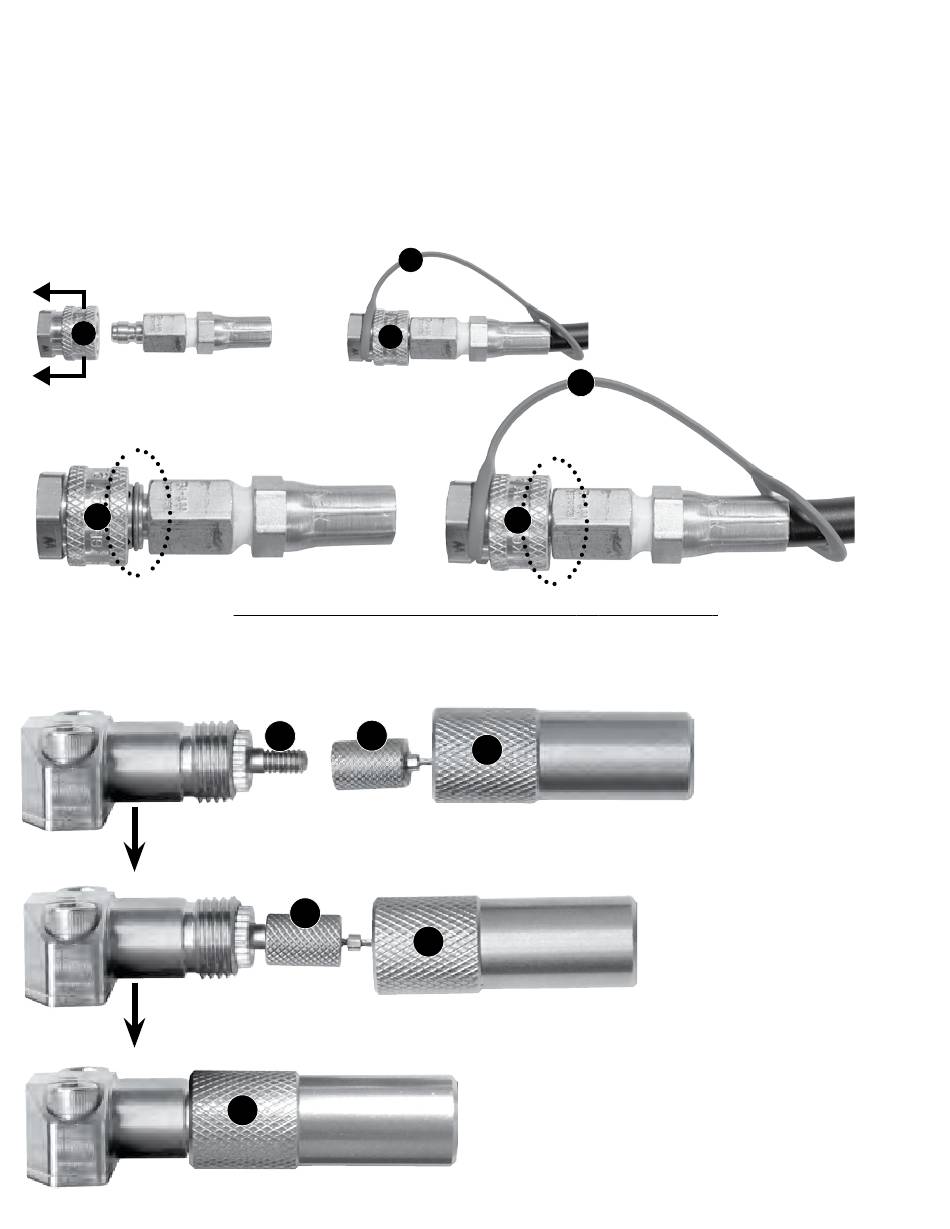

3. Collegare il raccordo a innesto rapido al tubo flessibile dell'aria tirando l'anello grande verso la
v w
bombola . Quando il raccordo del tubo flessibile è collegato correttamente, si blocca con uno
x
scatto. L'anello di sicurezza deve essere installato per garantire che il tubo flessibile sia raccordato
correttamente.
4
1
1
4
SBAGLIATO
SICURO
1
1
IMPORTANTE.
y z
4. Avvitare il dado del cavo di attivazione sul perno . Per esporre il
dado prima di avvitarlo sul perno, potrebbe essere necessario spingere in dentro l'impugnatura di
attivazione nello spallaccio.
{ y
5. Avvitare la copertura del meccanismo di attivazione sul dado .
5
6
7
DADO DEL CAVO DI ATTIVAZIONE AVVITATO
5
7
COPERTURA MECCANISMO DI ATTIVAZIONE COLLEGATA
7
70
