5 Source
Le calibreur peut trouver une source de tension DC, courant DC, résistance, fréquence, signal d'impulsion.
Avertissement
Pour éviter un choc électrique, n'appliquez pas plus que le voltage évalué, comme marqué sur le calibreur, entre bornes ou
entre toute borne et la terre. Utilisez toujours l'appareil d'étalonnage dans des endroits avec une tension reliée à la terre en
dessous de la crête 30 V peak.
Attention
N'appliquez pas de voltage vers les bornes de sorties pour des plages autres que 4 - 20 mA simulant les sorties
transmetteur. Autrement, l'ensemble des circuits internes peut être endommagé.
7.1 Connecter des câbles aux bornes
Pour tension DC, fréquence ou impulsion (voir illustration 5)
ère
1
étape : connectez le câble filaire noir pour la source à la borne de sortie COM et le câble filaire rouge à la borne de
sortie « Vhz ».
2e étape : connectez les autres bouts des câbles à l'entrée du matériel testé en vous assurant que les polarités soient
correctes.
Pour courant DC (voir illustration 6)
ère
1
étape : connectez le câble filaire noir pour la source à la borne de sortie « mA- » et le câble filaire rouge à la borne de
sortie « mA+/LOOP ».
2e étape : connectez les autres bouts des câbles à l'entrée du matériel testé en vous assurant que les polarités soient
correctes.

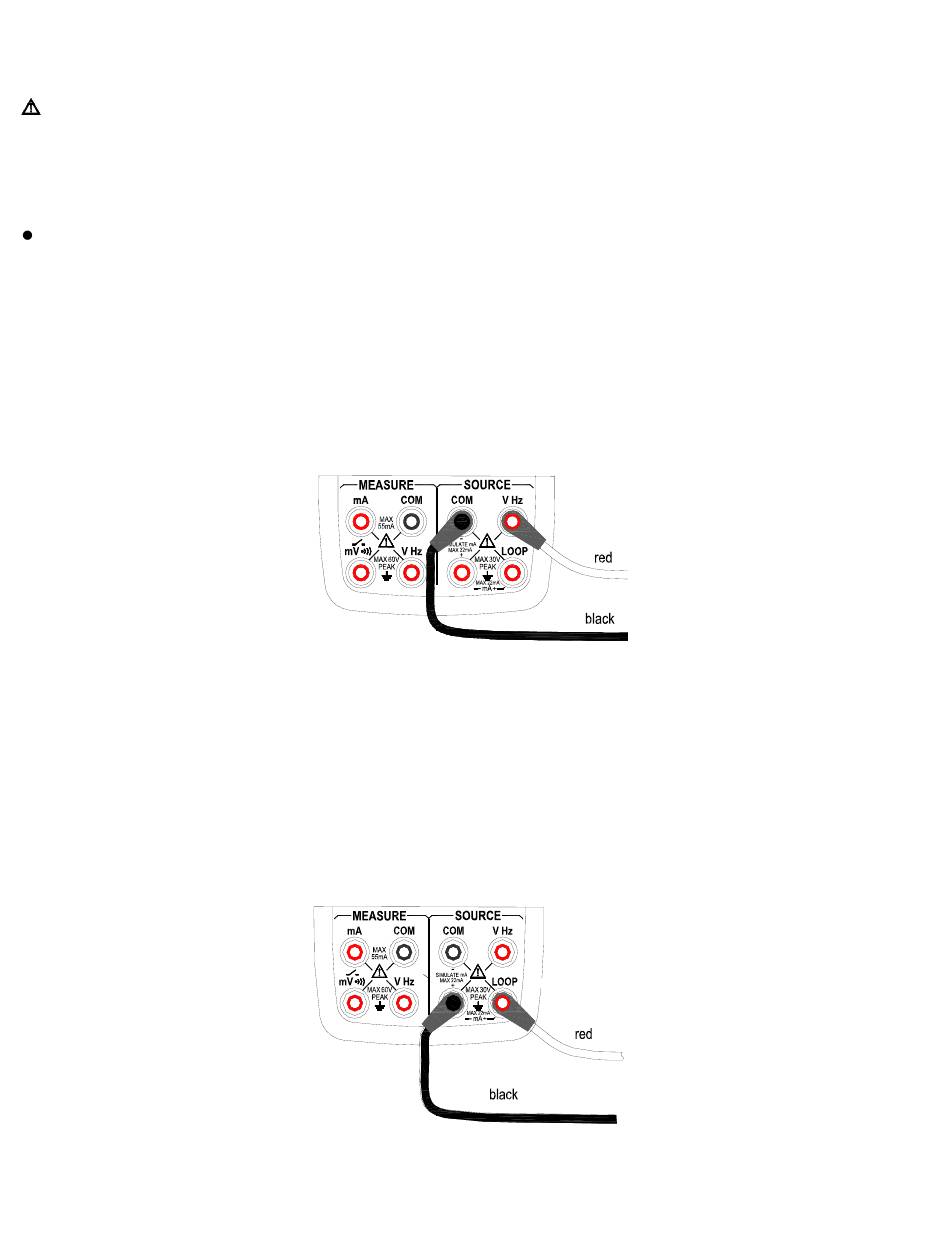

Illustration 5 – Source de tension DC, fréquence et impulsion.
Illustration 6 – Source courant DC
Page 10
PRC50-FR-V2.1 11/11
