3.7 Détecteur de seuil en option
INFORMATION !
Les détecteurs de seuil ne sont pas montés sur l'appareil à la livraison. Retirer les détecteurs de
l'emballage et les fixer en procédant comme décrit ci-dessous.
AVERTISSEMENT !
Une chaleur excessive peut entraîner un endommagement du transmetteur de seuil. Si
l'indicateur de niveau bypass est entouré d'un revêtement calorifuge, ne pas placer le
revêtement autour du boîtier du transmetteur de seuil. Laisser un espace libre de 15 mm / 0,6
environ entre le détecteur de seuil et la calorifugeage.

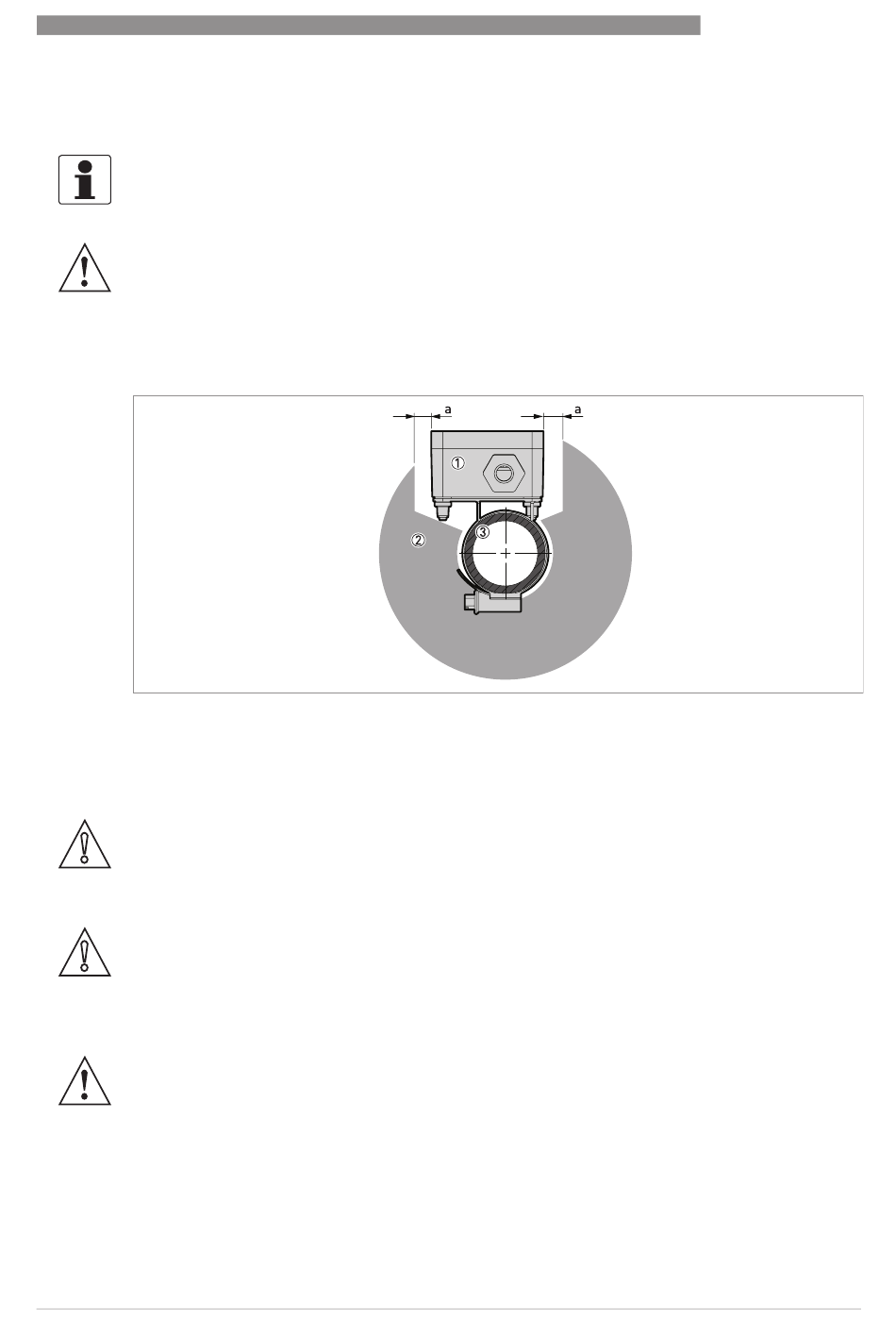

Figure 3-9: Détecteurs de seuil et isolation thermique pour la chambre de mesure
1 Boîtier du détecteur de seuil
2 Isolation thermique autour de la chambre de mesure (vue de dessus en coupe)
3 Chambre de mesure (vue de dessus en coupe)
Espace libre entre le détecteur de seuil et le calorifuge de la chambre de mesure, a ≥15 mm / 0,6¨.
ATTENTION !
En cas de changement ultérieur de la densité, le détecteur n'assure plus une détection correcte
du niveau. Recalculer la position du détecteur en fonction de la densité réelle du produit et
répéter l'opération de montage décrite ci-dessous.
ATTENTION !
Le point de commutation du détecteur de seuil lorsque le niveau augmente n'est pas identique
au point de commutation du détecteur de seuil lorsque le niveau baisse. Est-ce que le détecteur
de seuil doit être fermé lorsque le niveau du produit augmente ou baisse ? Pour de plus amples
informations, voir le paragraphe Définition du décalage du point de commutation
AVERTISSEMENT !
Si l'indicateur de niveau bypass est entouré d'un revêtement calorifuge, ne pas placer le
revêtement autour du boîtier du transmetteur de seuil. Une chaleur excessive peut entraîner un
endommagement du transmetteur de seuil.
03/2012 - 4000472602 - HB BM 26 Basic/Adv R02 fr
Définition du décalage du point de commutation.
Définition du décalage du point de commutation
Définition du décalage du point de commutation
