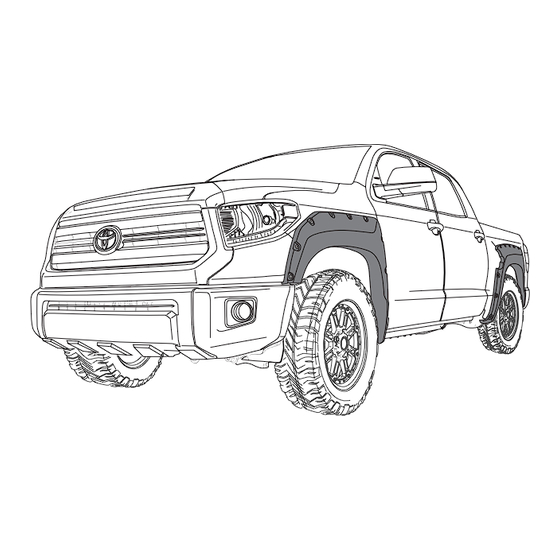

TOYOTA - TUNDRA 2015
GUIDE D'INSTALLATION
4X FENDER FLARE SET 14-18 TUNDRA
102029
NUMÉRO DE PIÈCE:
ATTENTION!! N'installez pas le kit ou d'autres parties du corps directement sur des zones
enveloppées. Avant l'installation des pièces, vous devez laisser au moins un jeu périmétral de
1/4'' (6mm) "sans vinyle" entourant la pièce, avant l'installation de la pièce.
ATTENTION!! N'installez pas le kit sur le vinyle ou les bandes de plastique sur le capot: Le ruban
adhésif 3M et l'adhésif PUR doivent toujours être en contact avec la tôle du véhicule.
ATTENTION!! Les huiles anti-rouille et autres traitements antirouille à base de pétrole pour
les véhicules peuvent affecter les performances de la bande adhésive double et de l'adhésif
polyuréthane de 3M!
24 HEURES APRÈS
L'INSTALLATION
Lisez le guide d'installation
Ne pas laver
Conduire
avant de commencer
DO NOT
lentement
le véhicule
Il est recommandé deux personnes pour
l'installation
88.5 km/heure
PG.
1
DATE DE LA DERNIÈRE RÉVISION: 20.08.18
www.warn.com
Publicité
Table des Matières
Manuels Connexes pour Warn 102029
Sommaire des Matières pour Warn 102029
- Page 1 TOYOTA - TUNDRA 2015 GUIDE D’INSTALLATION 4X FENDER FLARE SET 14-18 TUNDRA 102029 NUMÉRO DE PIÈCE: ATTENTION!! N’installez pas le kit ou d’autres parties du corps directement sur des zones enveloppées. Avant l’installation des pièces, vous devez laisser au moins un jeu périmétral de 1/4’’...
-
Page 2: Accessories
TOYOTA - TUNDRA 2015 GUIDE D’INSTALLATION OUTILS ¼” ACCESSORIES *Déjà installé sur la pièce ITEM DESCRIPTION ILLUSTRATION QUANTITÉ *DES FIXATIONS EN CAOUTCHOUC 26 pcs SUPER-BOLTS *DES VIS EN ACIER INOXYDABLE 45 pcs M6 X 14 *ÉCROU FREIN INOXYDABLE M6 19 pcs PHILLIPS - VIS À... -
Page 3: Des Ailes Avant
TOYOTA - TUNDRA 2015 GUIDE D’INSTALLATION LAVER AVEC DE L’EAU, DES AILES AVANT DÉTERGENT ET UN ÉPONGE DÉVISSEZ LES VIS D’ORIGINE 10mm RETIREZ DES PARE-BOUE NETTOYEZ PLACEZ LA PIÈCE DATE DE LA DERNIÈRE RÉVISION: 20.08.18 www.warn.com... - Page 4 TOYOTA - TUNDRA 2015 GUIDE D’INSTALLATION VISSEZ LES VIS D’ORIGINE 10mm MARQUEZ LE CONTOUR & LA POSITION DE CHAQUE SUPER BOLT DES MARQUES MARQUEZ AUTOUR D’ÉLARGISSEURS SUR LE VÉHICULE ET AUSSI SUR LA POSITIONS DES SUPER-BOLT. DÉVISSEZ ET RETIREZ LA PIÈCE 10mm USA 800 543 9276 DATE DE LA DERNIÈRE RÉVISION: 20.08.18...
-
Page 5: Zone D'application
APPLIQUEZ PROMOTEUR D’ADHÉSION TESA ZONE D’APPLICATION RETIREZ LES BANDES BLEUES VUE DE L’INTÉRIEUR ASSUREZ-VOUS QUE LA SURFACE DU VÉHICULE EST AU-DESSUS DE 60°F / 16°C AVANT. VOUS POUVEZ CHAUFFEZ LA SURFACE AVEC UN PISTOLET Á CHALEUR DATE DE LA DERNIÈRE RÉVISION: 20.08.18 www.warn.com... - Page 6 TOYOTA - TUNDRA 2015 GUIDE D’INSTALLATION PLACEZ VISSEZ ALLIGNEZ L’ELARGISSEUR AVEC DES MARQUES ET PLACEZ 10mm APPLIQUEZ PRESSION SUR CHAQUE SUPER BOLT DÉVISSEZ DÉVISSEZ LES VIS SUPER BOLTS (B) SEULEMENT LES VIS AVEC DES FIXATIONS EN CAOUTCHOUC 10mm ¼” USA 800 543 9276 DATE DE LA DERNIÈRE RÉVISION: 20.08.18...
-
Page 7: Installation Des Super-Bolts
Un plein contact entre la bande et le substrat est importante pour le mieux performance de l’adhésif. Appliquez une pression entre 40 et 50 N/cm2 pour obtenir une adherence desirable. Une temperature au-dessus de 77°F / 25°C est également nécessaire. DATE DE LA DERNIÈRE RÉVISION: 20.08.18 www.warn.com... - Page 8 TOYOTA - TUNDRA 2015 GUIDE D’INSTALLATION PLACEZ LE L SUPPORT (I) VIS À TÊTE CYLINDRIQUE BOMBÉE INOXYDABLE M5 X 10 (J) RONDELLE M5 (K) L - SUPPORT (I) ÉCROU FREIN INOXYDABLE M5 (L) PLACEZ LE PROFIL EN CAOUTCHOUC PVC SYSTÈME DE FIXATION VÉHICULE PROFIL VHB TAPE...
- Page 9 GUIDE D’INSTALLATION PLACEZ VISSEZ 10mm ATTENTION VISSEZ LES VIS SUPER BOLTS (B) VISSEZ À LA MAIN APPLIQUEZ UNE GOUTTE DE LOCTITE DANS LES SUPER BOLTS ¼” VISSEZ LE L SUPPORT NETTOYEZ DES MARQUES 10mm DATE DE LA DERNIÈRE RÉVISION: 20.08.18 www.warn.com...
-
Page 10: Des Ailes Arrière
TOYOTA - TUNDRA 2015 GUIDE D’INSTALLATION DES AILES ARRIÈRE DÉVISSEZ LES VIS D’ORIGINE 10mm RETIREZ DES PARE-BOUE USA 800 543 9276 DATE DE LA DERNIÈRE RÉVISION: 20.08.18... - Page 11 HEXAGONALE M 6.3 X 25 M 16 M RONDELLE / 10 M (D) 10mm MARQUEZ LE CONTOUR & LA POSITION DE CHAQUE SUPER BOLT DES MARQUES MARQUEZ AUTOUR D’ÉLARGISSEURS SUR LE VÉHICULE ET AUSSI SUR LA POSITIONS DES SUPER-BOLT. DATE DE LA DERNIÈRE RÉVISION: 20.08.18 www.warn.com...
- Page 12 TOYOTA - TUNDRA 2015 GUIDE D’INSTALLATION DÉVISSEZ ET RETIREZ LA PIÈCE NETTOYEZ PREMIÈREMENT NETTOYEZ LA ZONE D’INSTALLATION AVEC ACÉTONE APPLIQUEZ PROMOTEUR D’ADHÉSION TESA ZONE D’APPLICATION RETIREZ LES BANDES BLEUES VUE DE L’INTÉRIEUR USA 800 543 9276 DATE DE LA DERNIÈRE RÉVISION: 20.08.18...
- Page 13 GUIDE D’INSTALLATION PLACEZ VISSEZ ALLIGNEZ L’ELARGISSEUR AVEC DES MARQUES ET PLACEZ 10mm APPLIQUEZ PRESSION SUR CHAQUE SUPER BOLT DÉVISSEZ LES VIS SUPER BOLTS (B) SEULEMENT LES VIS AVEC DES FIXATIONS EN CAOUTCHOUC 10mm ¼” DATE DE LA DERNIÈRE RÉVISION: 20.08.18 www.warn.com...
- Page 14 TOYOTA - TUNDRA 2015 GUIDE D’INSTALLATION INSTALLATION DES SUPER-BOLTS APPLIQUEZ PRESSION AVEC UN PLIOIR PLASTIQUE ATTENTION IL FAUT D’APPLIQUER TANT DE PRESSION QUE POS- SIBLE SUR LES BORDS ET CENTRE DES SUPER BOLTS POUR UNE BONNE ADHÉSION. 40-50 N/cm SUPER BOLT STUDS POINTS DE PRESSION Un plein contact entre la bande et le substrat est importante pour le mieux performance de l’adhésif.
- Page 15 TOYOTA - TUNDRA 2015 GUIDE D’INSTALLATION PLACEZ LE PROFIL EN CAOUTCHOUC PVC SYSTÈME DE FIXATION VÉHICULE PROFIL PVC VHB TAPE ELARGIS- SEURS D’AILES VHB TAPE STUD VUE DE L’INTÉRIEUR DÉBUT RETIREZ LA BANDE PLACEZ VISSEZ 10mm DATE DE LA DERNIÈRE RÉVISION: 20.08.18 www.warn.com...
-
Page 16: Voilá Le Kit D'elargisseurs D'ailes Installé
TOYOTA - TUNDRA 2015 GUIDE D’INSTALLATION ATTENTION VISSEZ LES VIS SUPER BOLTS (B) APPLIQUEZ UNE GOUTTE DE LOCTITE DANS LES SUPER BOLTS VISSEZ À LA MAIN NETTOYEZ DES MARQUES ¼” VOILÁ LE KIT D’ELARGISSEURS D’AILES INSTALLÉ USA 800 543 9276 DATE DE LA DERNIÈRE RÉVISION: 20.08.18...
