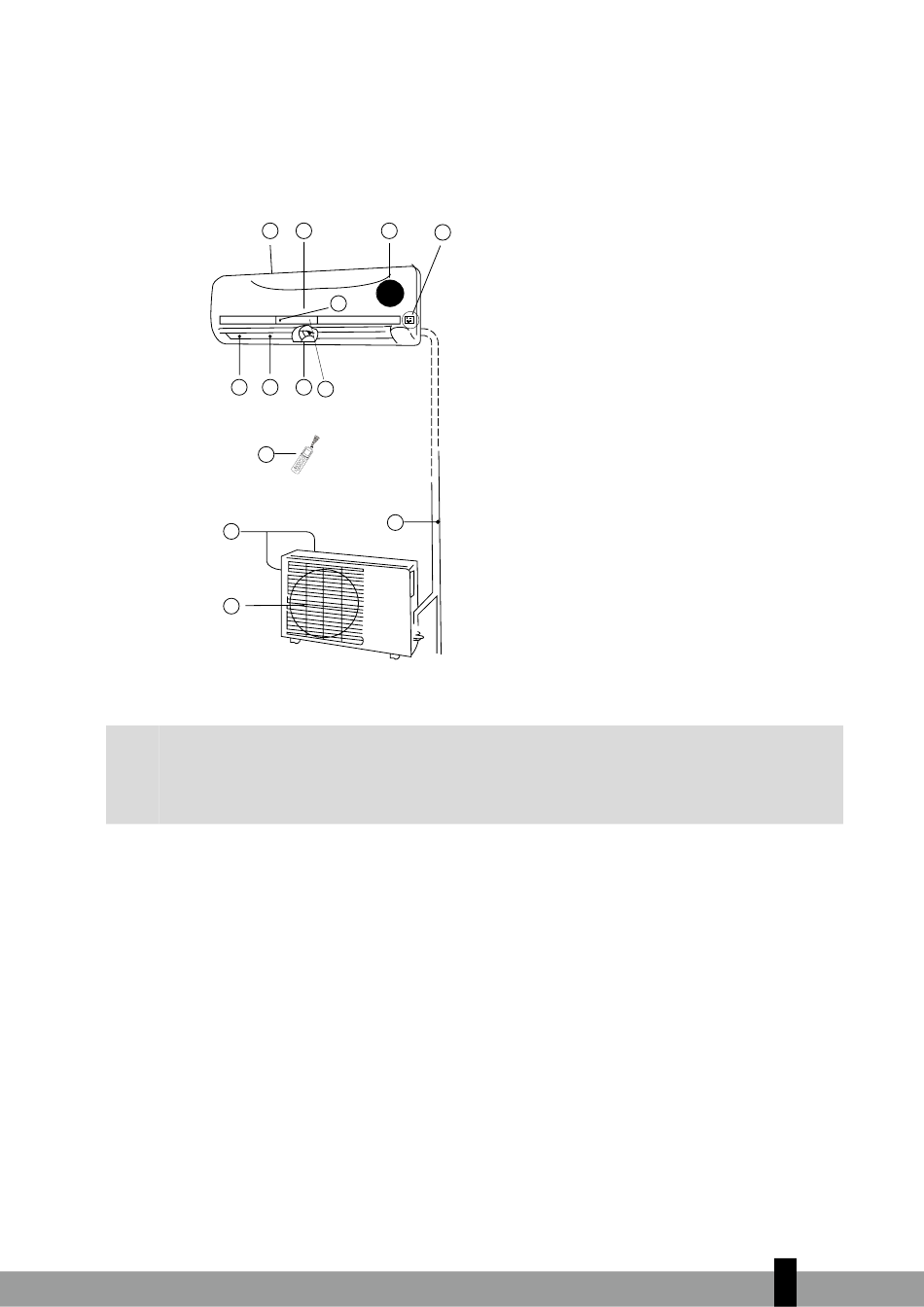

NAVN PÅ DELENE
INNENDØRSENHET
4
UTENDØRSENHET
12
13
G
MERK!
Samtlige figurer i denne bruksanvisningen og på gaveesken er bare ment som en forklaring.
De kan fremstå annerledes enn klimaanlegget som du har kjøpt. Det er den aktuelle formen som
gjelder.
1 2 2
2 1 3
8
5 6
7
9
11
4
3 5
6
Innendørsenhet
a Frontpanel
b Luftinntak
c Luftfilter (bak frontpanelet)
10
d Luftavløp
e Horisontal luftrist
f Vertikalt luftspjeld
g Visningspanel
h Signalmottaker fra fjernkontroll
i Fjernkontroll (du finner flere opply-
sninger om fjernkontrollen og hvordan
den brukes i kapittel D)
j Manuell betjeningsknapp (auto/cool)
Utendørsenhet
k Tilkoblingsrør, avløpsslange (S34xx til-
koblingsrør følger ikke med)
l Luftinntak (på siden og bak)
m Luftavløp
