3
3.2 Raccordement électrique (suite)

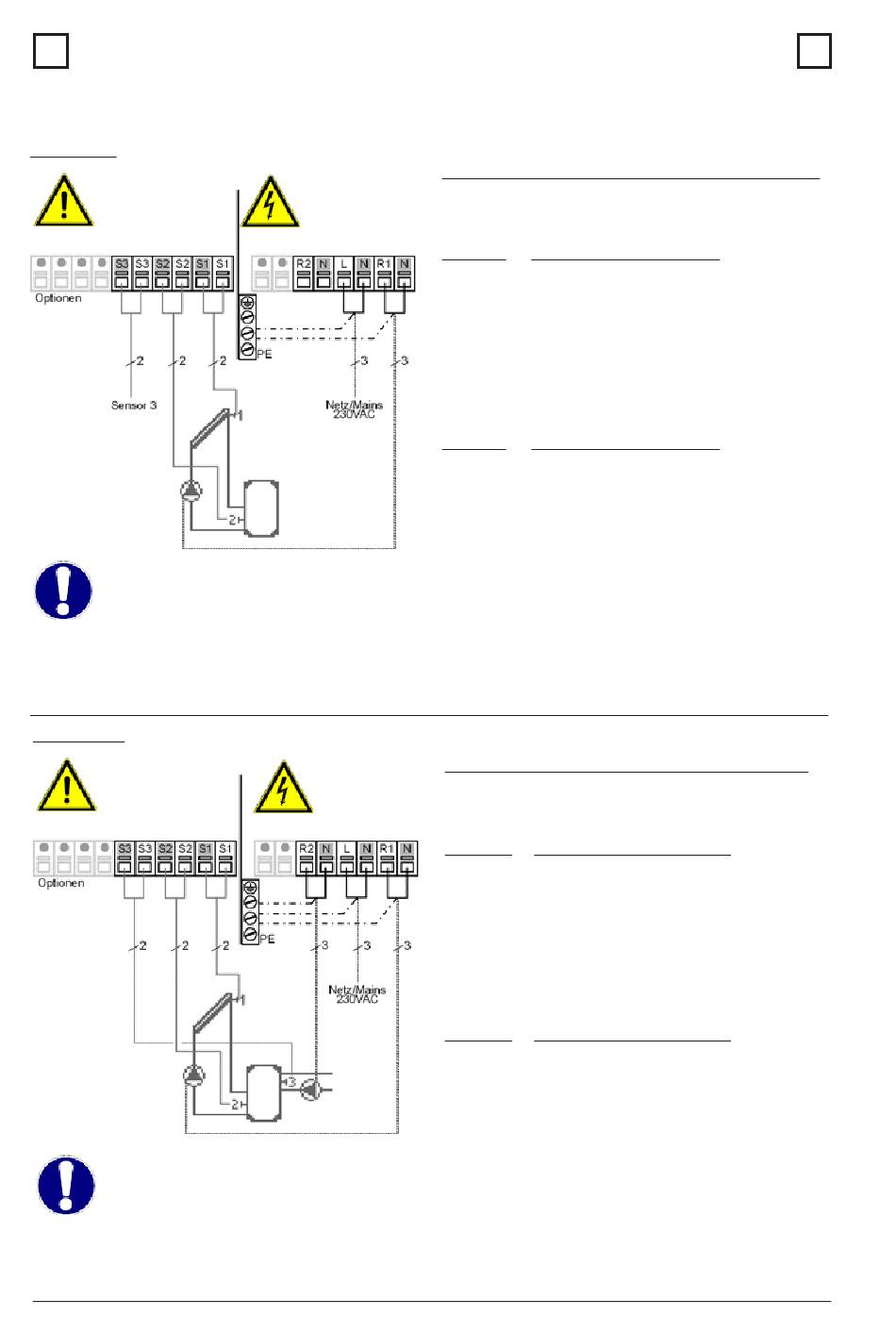

Fig. 3.2.2:Solaire avec accumulateur
Côté capteur
12 V max.
Attention
Options pour la sonde 3 :
Affichage, fonction T-max, dé-
compte thermique (cf. 12.7)
Attention
Relais R1 : pour la régulation de vitesse de
pompes standard, charge minimale 20 VA
Fig. 3.2.3: Solaire + Thermostat
Côté capteur
12 V max.
Attention
Relais R1 : uniquement pour la
régulation de vitesse de pom-
pes standard, charge minimale
Attention
20 VA
10
Installation
Côté secteur
230 V CA
Danger
Côté secteur
230 V CA
Danger
Schéma des connexions Programme 1
Très basses tensions 12 V CA/CC max.
raccordement boîte à bornes gauche !
Borne :
Raccordement pour :
S1 (2x)
Sonde 1 Collecteur
S2 (2x)
Sonde 2 Accumulateur
S3 (2x)
Sonde 3 (en option)
La polarité des sondes est quelconque.
Tensions de réseau 230 V CA 50-60 Hz
Raccordement dans la boîte de bornes droite!
Borne :
Raccordement pour :
L
Secteur conducteur externe L
N
Secteur conducteur neutre N
R1
Pompe L (vitesse)
N
Pompe N
R2
Pompe L (sans vit.)
N
Pompe N
Le raccordement des conducteurs de pro-
tection PE s'effectue sur le répartiteur PE
métallique !
Schéma des connexions Programme 2
Très basses tensions 12 V CA/CC max.
raccordement boîte à bornes gauche !
Borne : Raccordement pour :
S1 (2x) Sonde 1 Collecteur
S2 (2x) Sonde 2 Accumulateur b.
S3 (2x) Sonde 3 Accumulateur h.
La polarité des sondes est quelconque.
Tensions de réseau 230 V CA 50-60 Hz
Raccordement dans la boîte de bornes droite!
Borne : Raccordement pour :
L
Secteur conducteur externe L
N
Secteur conducteur neutre N
R1
Pompe L (vitesse)
N
Pompe N
R2
Fonction de thermostat L
N
Fonction de thermostat N
Le raccordement des conducteurs de
protection PE s'effectue sur le répartiteur
PE métallique !
3
