3.2 Raccordement électrique (suite)

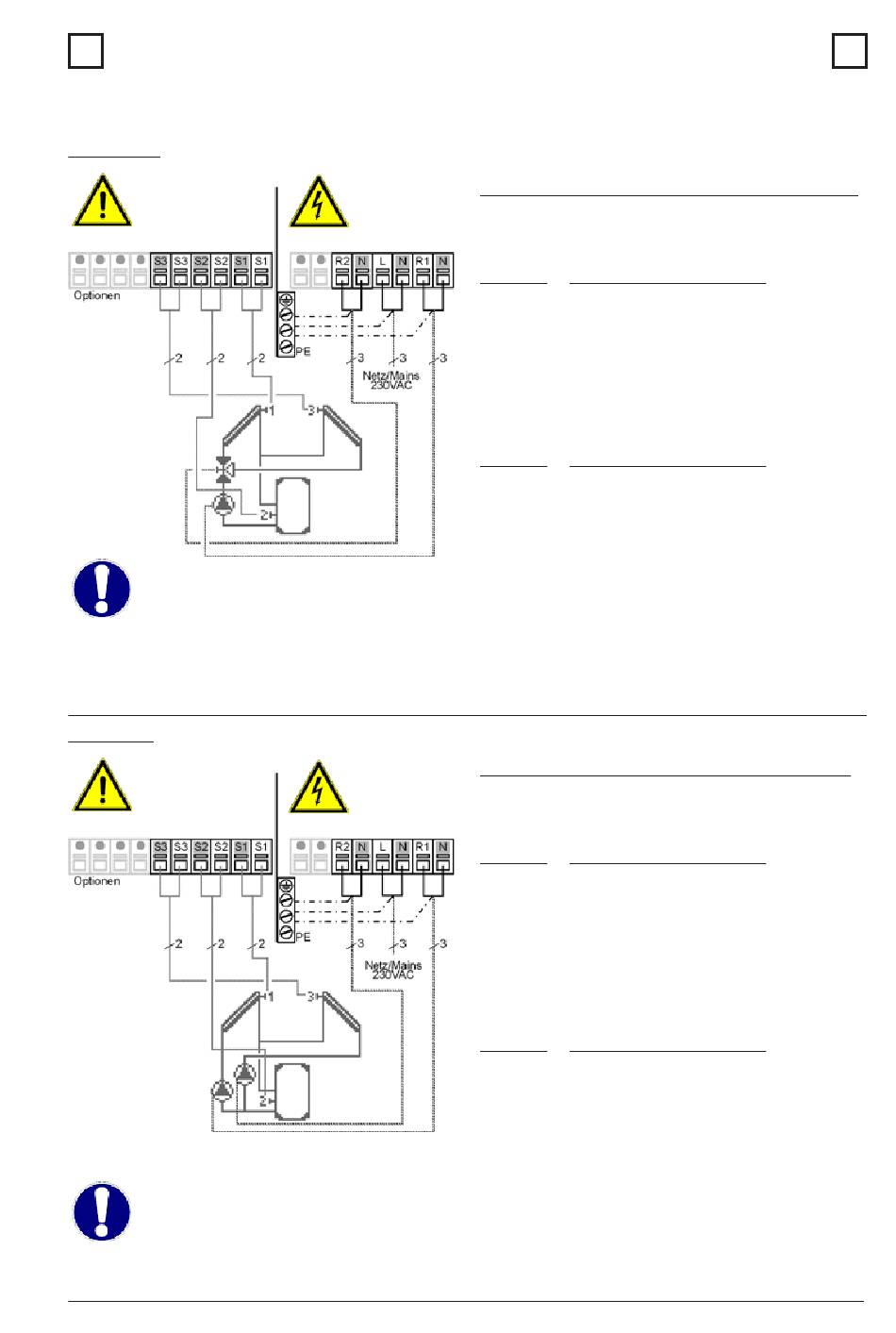

Fig. 3.2.8: Solaire 2 coll. (est/ouest)
Côté capteur
12 V max.
Attention
Sens de commutation vanne :
R2 activé / vanne activée = Coll-
ecteur avec sonde 3 traversée
Attention
par le courant
Relais R1 : pour la régulation de vitesse de
pompes standard, charge minimale 20 VA
Fig. 3.2.9: Solaire 2 coll. 2 pompes
Côté capteur
12 V max.
Attention
Relais R1 : uniquement pour la
régulation de vitesse de pom-
pes standard, charge minimale
Attention
20 VA
Installation
Côté secteur
230 V CA
Danger
Côté secteur
230 V CA
Danger
Schéma des connexions Programme 7
Très basses tensions 12 V CA/CC max.
raccordement boîte à bornes gauche !
Borne : Raccordement pour :
S1 (2x) Sonde 1 Collecteur 1
S2 (2x) Sonde 2 Accumulateur
S3 (2x) Sonde 3 Collecteur 2
La polarité des sondes est quelconque.
Tensions de réseau 230 V CA 50-60 Hz
Raccordement dans la boîte de bornes droite!
Borne : Raccordement pour :
L
Secteur conducteur externe L
N
Secteur conducteur neutre N
R1
Pompe L (vitesse)
N
Pompe N
R2
Vanne de commutation L
N
Vanne de commutation N
Le raccordement des conducteurs de
protection PE s'effectue sur le répartiteur
PE métallique !
Schéma des connexions Programme 8
Très basses tensions 12 V CA/CC max.
raccordement boîte à bornes gauche !
Borne : Raccordement pour :
S1 (2x) Sonde 1 Collecteur 1
S2 (2x) Sonde 2 Accumulateur
S3 (2x) Sonde 3 collecteur 2
La polarité des sondes est quelconque.
Tensions de réseau 230 V CA 50-60 Hz
Raccordement dans la boîte de bornes droite!
Borne : Raccordement pour :
L
Secteur conducteur externe L
N
Secteur conducteur neutre N
R1
Pompe (C.1) L (vit.)
N
Pompe (Coll. 1) N
R2
Pompe (Coll. 2) L
N
Pompe (Coll. 2) N
Le raccordement des conducteurs de
protection PE s'effectue sur le répartiteur
PE métallique !
