Manuel du propriétaire pour la série TX
Installation du réservoir hermétique (à membrane) en option
Dans certaines applications, un réservoir hermétique (à membrane) pourrait être utilisé à la place d'un
réservoir atmosphérique. Lors de l'installation d'un réservoir hermétique avec le système TX RO, un manostat
à cycle réversible de pression et une soupape de décharge sont requis. Le manostat est réglé à 30/50 pour
activer le système TX RO à 30 psi (2 bars) et le désactiver à 50 psi (3,4 bars).
Important : La soupape de décharge est utilisée comme protection de sécurité au cas où le manostat ne
fonctionnerait pas. La soupape de décharge s'ouvre à 100 psi (6,9 bars) afin de permettre à la pression
d'être évacuée du réservoir. La conduite de décharge est acheminée vers le drain.

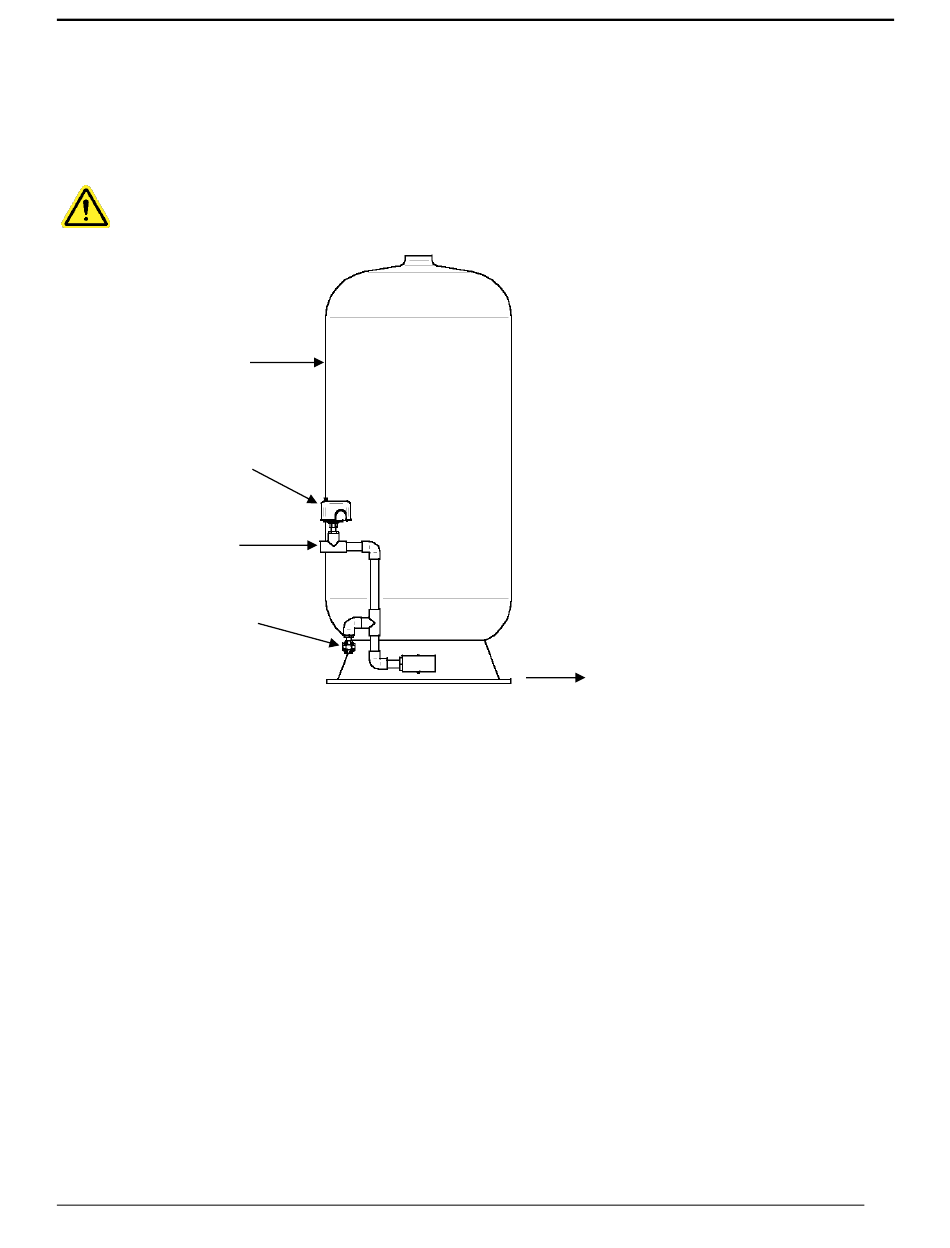

Réservoir de pression
(Réf. 7483) de 80 gallons
avec membrane
Manostat (Réf. 10284A) N/O
action inverse
Eau de perméat provenant
du système TX RO
Soupape de décharge (Réf. 7916)
(acheminer la conduite de
décharge vers le drain)
1. Le ressort du manostat (Réf. 10284A) est réglé pour être activé à une pression de 30 psi (2 bars) et
désactivé à une pression de 50 psi (3,4 bars). (Remarque : Le réglage 30/50 est standard. Si un réglage
différent de l'interrupteur est requis, le ressort de l'interrupteur doit être ajusté.)
2. Brancher les deux 2 câbles du conducteur (2 fils) aux contacts normalement ouverts du manostat (Réf.
10284A). Il s'agit d'un contact à faible tension, la taille du câble du conducteur peut varier (le calibre est
normalement entre 14 et 20).
3. Acheminer les deux (2) câbles de conducteur dans le panneau de commande du système TX RO et les
brancher aux contacts du contrôleur marqué LSH (Figure 6).
Kinetico Incorporated  Corporate Headquarters  Newbury, Ohio 44065  440-564-9111
Rev. 11/2016
Eau de perméat à traiter

F17

Produit n° 13591E
