RF Rx SW868/SW915/SW917/SW922-4S
//
Montage- und Anschlussanleitung / Funkempfänger
Mounting and wiring instructions / Wireless receiver
Instructions de montage et de câblage / Récepteur sans fil
Istruzioni di montaggio e collegamento / Ricevitore wireless
Instruções de montagem e instalação / Receptor de rádio frequência
Инструкция по монтажу и подключению / Радиоприемник сигнала
Português
Modo de ope- LED 1 LED MD
ração
Monitora- não pisca
mento do acende lenta-
status (LED 4 mente
pisca)
Observação
Há apenas uma ou ambas as funções adicionais ativadas, nenhum
outro transmissor pode ser programado.
Modo de operação contato de limpeza
- Escolha ou selecione a função de limpeza. MD LED irá piscar.
- O tempo de limpeza é aumentado em 1 segundo a cada piscada do
LED.
- Conte os impulsos do LED e confirme pelo tempo obtido, pressionan-
do a tecla LRN.
- Para alterar o contato de limpeza, iniciar seleção de modo de opera-
ção e selecione limpar contato novamente.
Modo de operação monitoramento do status
- Após seleção de status de monitoramento o LED MD irá piscar a cada
segundo.
- Os LEDs 1 - 4 indicam os tempos ajustáveis.
- A exibição do LED muda a cada 5 seg. (vide tabela).
- Se a combinação necessária do LED é indicada, pressione a tecla
LRN durante 1 segundo. O modo de operação desejado será ativado.
- Sem a confirmação da seleção, o valor padrão de 10 segundo será
definido.
Status sinal LED 1 LED 2
tempo
10 s aceso não
acende
100 s aceso aceso
1000 s aceso aceso
10000 s aceso aceso
Função: Caso nenhum status de programação dos interruptores esteja
indicando, o relé K4 muda após o status 2.2 para o alarme.
Atenção! Certifique-se de que a programação nos transmissores sem
fio está ajustado na correta configuração de sinal.
Habilitação um interruptor
- Pressionar a tecla LRN por aprox. 1 s -> LED MD pisca lentamente
(2 Hz).
- Apertar a tecla SEL para selecionar o canal.
Função
Relé K4 indica status de
erro; função ativa somente
em combinação »chave com
sinal de status«
LED 3 LED 4 LED MD
não não pisca a cada
acende acende segundo
não não pisca a cada
acende acende segundo
aceso não pisca a cada
acende segundo
aceso aceso pisca a cada
segundo
- Acionar o interruptor que deverá acionar o canal selecionado -> o
LED do canal correspondente apaga por instantes.
- Pressionar a tecla LRN por aprox. 1 s para sair do módulo de habili-
tação -> LED MD fica aceso.
Desabilitar um interruptor
- Pressionar a tecla LRN por 5 s até que o LED MD pisca rápidamente
(5 Hz).
- Apertar a tecla SEL para selecionar o canal.
- Acionar o interruptor que será desabilitado para o canal selecionado
-> o LED do canal correspondente pisca por instantes.
- Pressionar a tecla LRN por aprox. 1 s para sair do módulo de desabi-
litação.
Habilitação inversa de um interruptor
- Procedimento como na habilitação, entretanto o interruptor terá que
estar atuado antes de iniciar o procedimento com LRN.
Desabilitação de todos interruptores
- Pressionar a tecla LRN por 5 s até que o LED MD pisca rápidamente
(5 Hz).
- LED 1 fica aceso -> tecla LRN - não deve ser atuada.
- Pressionar novamente a tecla LRN por 5 s.
- LED MD fica aceso e LED 1 pisca rápidamente -> tecla LRN - não
deve ser atuada.
- Resetar o modo de operação para o padrão.
SMA Encaixe da antena
Manutenção
Nos casos em que os equipamentos estiverem instalados em condi-
ções ambientes adversas é recomendado que seja realizada a conser-
vação obedecendo os passos seguintes:
1. Eliminar restos de sujeira.
2. Limpar somente com pano úmido.
12 / 24

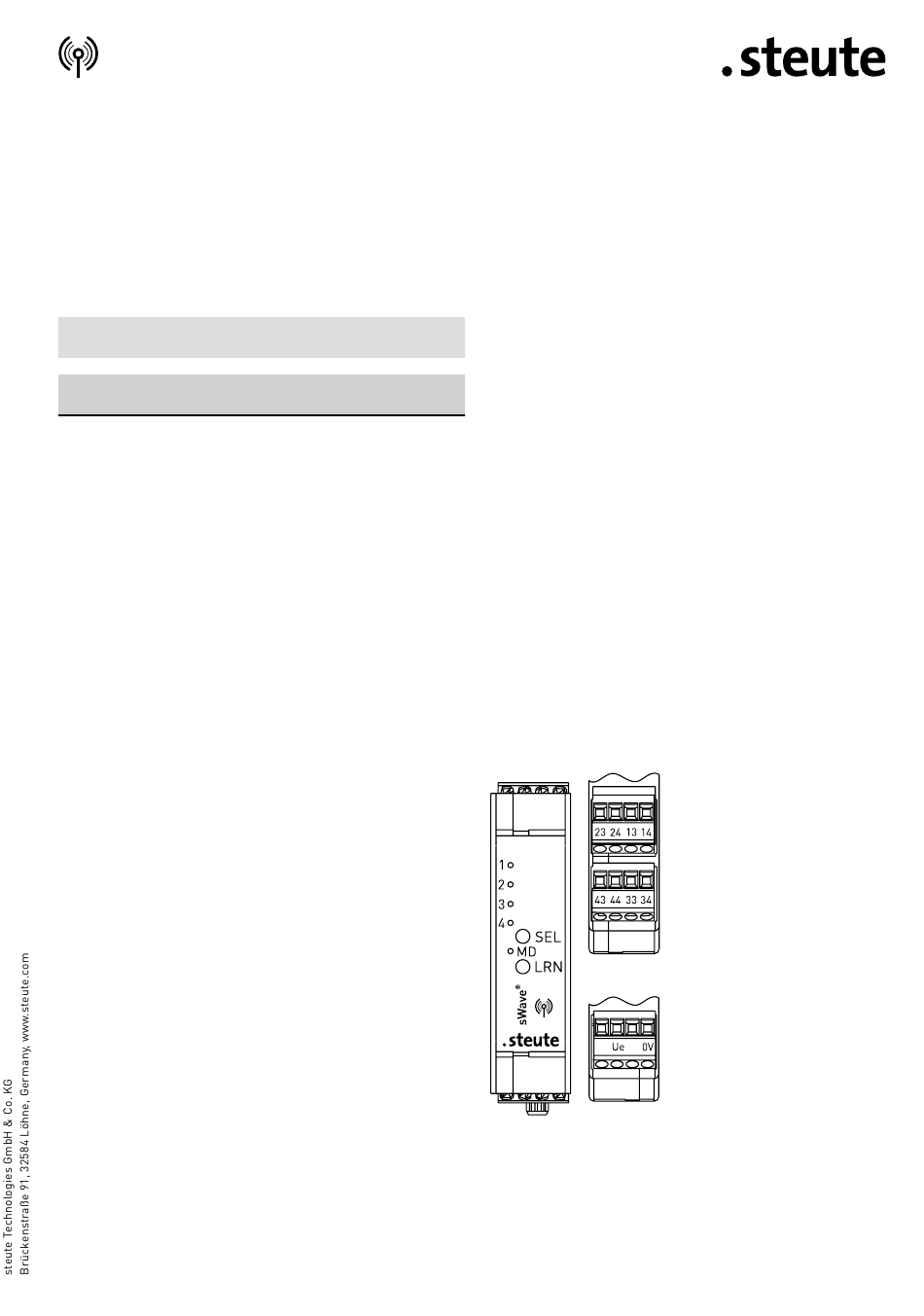

13-14 K1 Relê
23-24 K2 Relê
33-34 K3 Relê
43-44 K4 Relê
1 ... 4 Exibição status de
saída
SEL SEL Seletor
MD MD modo LED
LRN Tecla de programação
U e , 0V Suprimento de energia
