Die LED blinkt wenn das Gerät ein DMX-Signal empfängt.
Kanal Von
0
41
71
101
131
1
161
191
221
• Mastermodus
Wählen Sie eines der 16 eingebauten Programme mit den DIP-Schaltern 1 bis 4.
o Automatischer Modus
Das Gerät spielt das Programm automatische ab. Regeln Sie die Helligkeit und die Geschwindigkeit über die
Regler auf der Rückseite des Gerätes: Helligkeit (0 ~ 100%) und Geschwindigkeit 80ms/Schritt ~ 8s/Schrit).
o Musikgesteuerter Modus
Das Gerät reagiert auf die Musik. Regeln Sie die Helligkeit und die Geschwindigkeit über die Regler auf der
Rückseite des Gerätes.
o Master-/Slave-Modus
Verbinden Sie die verschiedenen Blinder über den 3-pol. XLR-Anschluss miteinander. Stellen Sie das erste
Gerät als Mastergerät und alle anderen Geräte als Slave-Geräte ein.
• DMX512-Anschluss
Verbinden Sie ein XLR-Kabel mit dem 3-pol. XLR-Ausgang der Steuerung und die andere Seite mit dem 3-pol. XLR-
Eingang des VDP7510S2. Sie können verschiedene VDP7510S2 in Serie schalten. Verwenden Sie dafür ein
zweipoliges abgeschirmtes Kabel mit XLR Ein- und Ausgangsanschlüssen.
• DMX-512-Kette mit Abschlusswiderstand
VDP7510S2
Bis Umschreibung
40 Alle Lampen sind ausgeschaltet.
70 10-Kanal-Modus: jede Lampe wird separat gesteuert.
100 5-Kanal-Modus: 2 Lampen per Kanal.
130 2-Kanal-Modus: 5 Lampen per Kanal.
160 1-Kanal-Modus: 10 Lampen per Kanal.
3-Kanal-Modus: Kanal 1 = eingebautes Programm, Kanal 2 = Helligkeit, Kanal 3 =
190
Geschwindigkeit.
220 2-Kanal-Modus: Kanal 1 = eingebautes Programm, Kanal 2 = Helligkeit.
3-Kanal-Modus mit Musiksteuerung: Kanal 1 = eingebautes Programm, Kanal 2 =
255
Helligkeit, Kanal 3 = Geschwindigkeit.

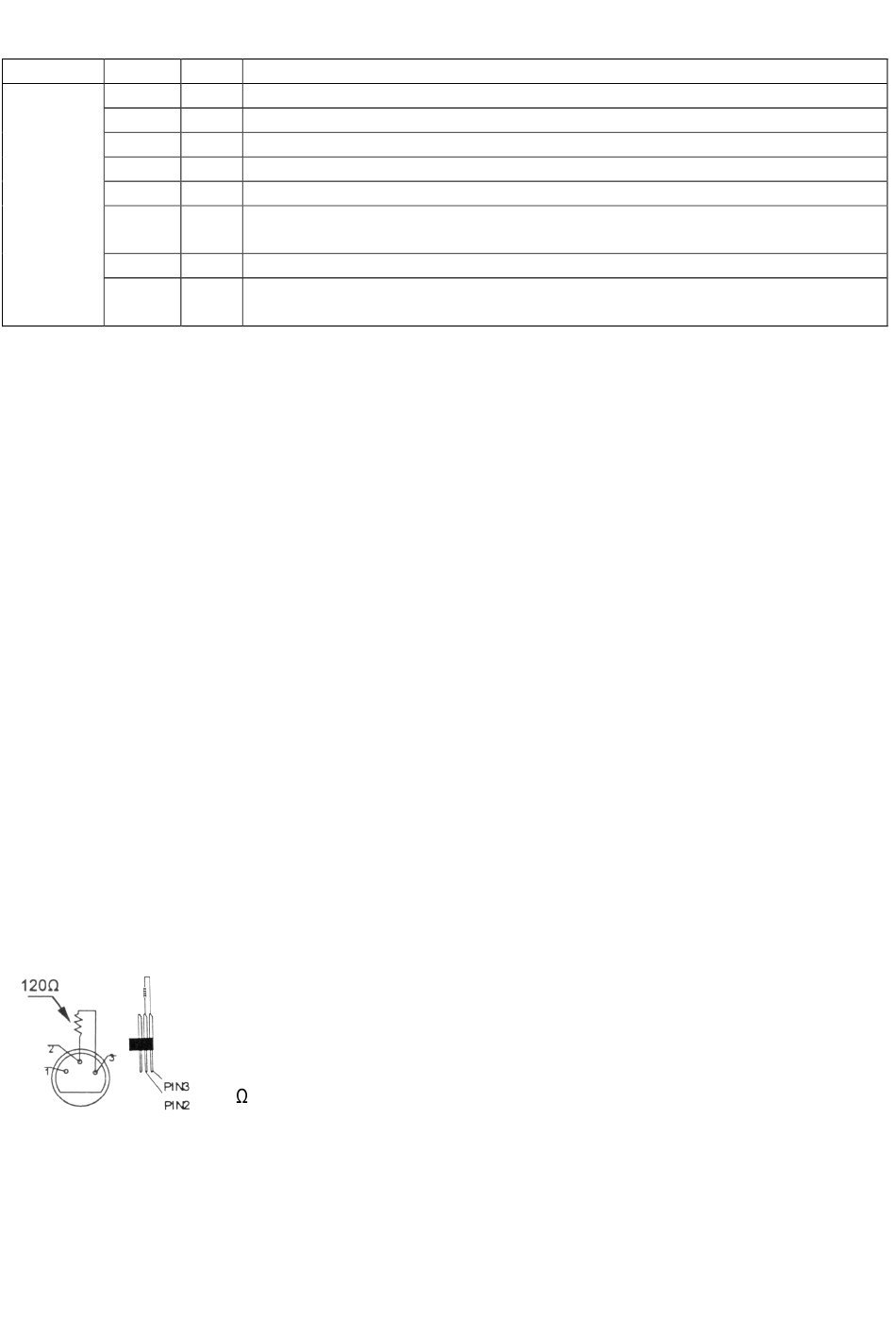

Ein DMX-Abschlusswiderstand ist empfehlenswert für Installationen, bei denen das DMX-
Kabel lang ist oder in einer Umgebung mit vielem elektrischem Rauschen (z.B. Discos).
Der Abschlusswiderstand verhindert Störung des digitalen Steuersignals durch
elektrisches Rauschen. Der DMX-Abschlusswiderstand ist nur eine XLR-Buchse mit einem
120 Widerstand zwischen 2 und 3, die den XLR-Ausgang des letzten Geräts in der Kette
angeschlossen wird. Siehe Abbildung links.
