3.5 Circuit d'eau glycolée
Le circuit d'eau glycolée, c'est à dire le serpentin du collecteur de sol, doit
être assemblé et raccordé par un professionnel qualifié conformément aux
réglementations et aux directives de conception en vigueur.
Un soin extrême doit être observé afin que la saleté ne s'accumule pas sur
les tuyaux du collecteur qui doivent être lavés avant d'être connectés. Les
capuchons de protection doivent rester en place durant toute la durée du
travail.
La température dans le circuit d'eau glycolée peut descendre en dessous
de 0°C. C'est pourquoi il est important de ne pas utiliser de lubrifiant à base
d'eau, etc. pendant l'installation. Il est également essentiel que tous les
composants soient isolés contre la condensation afin d'éviter la formation de
glace.

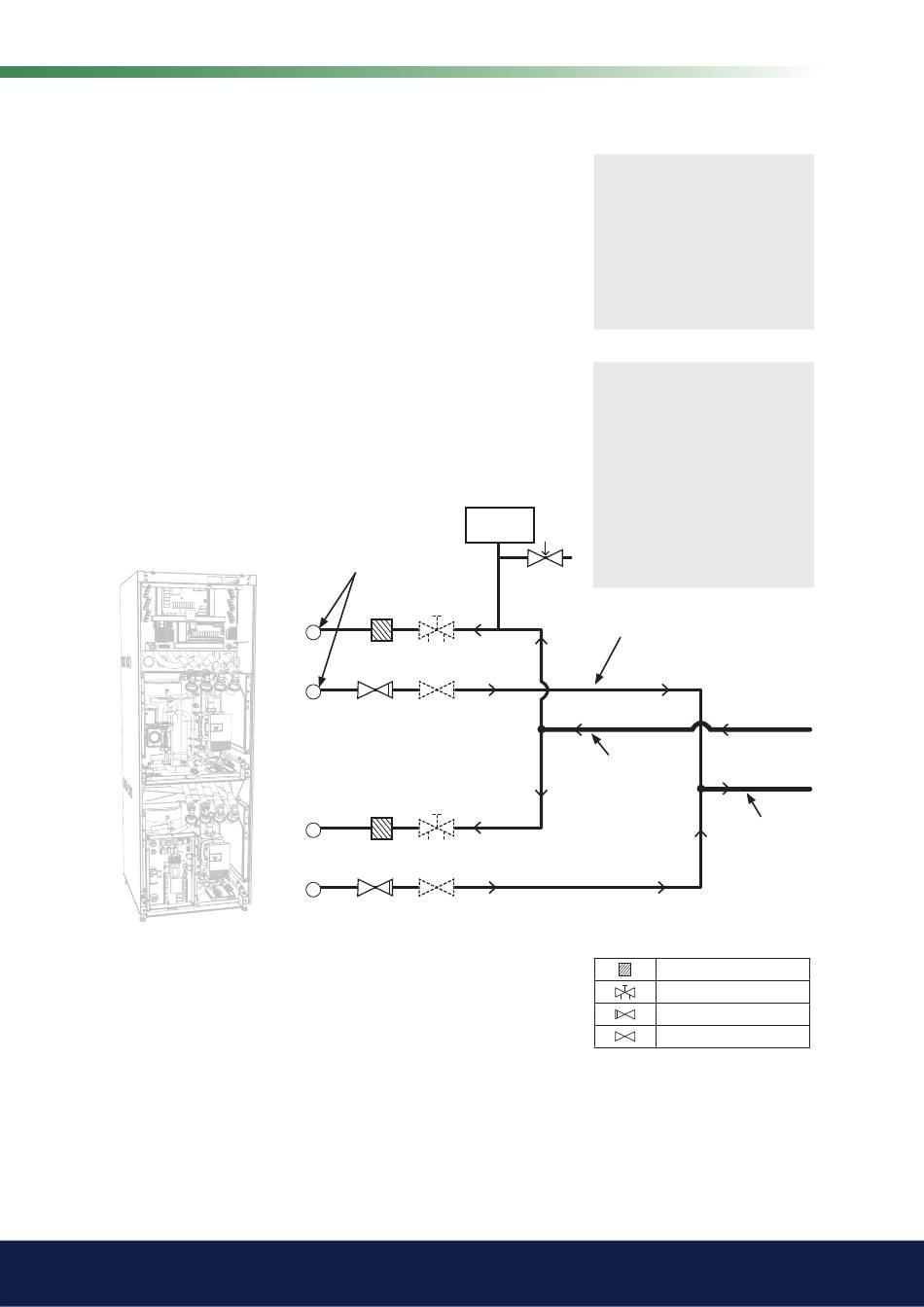

Pompe à chaleur 2
Pompe à chaleur 1
d'expansion
Point de connexion
28 mm de Ø
17
Retour, eau glycolée
18
Eau glyc. sor.
17
Retour, eau glycolée
18
Eau glyc. sor.
Informations générales
i
Nous vous
recommandons
de suivre les
instructions
d'installation de
l'Association locale
des pompes à
chaleur.
!
Il est très important
que les conduits de
raccordement soient de
la même conception,
afin de pouvoir obtenir
une chute de pression
aussi égale que
possible dans les deux
Vase
ensembles de tuyaux
(dimensions de tuyau,
coudes, etc.).
Conduit de raccordement
de 35 mm de Ø min.
Filtre d'impuretés
Soupape de commande
Clapet anti-retour
Robinet d'arrêt
CTC EcoPart i425-i435 Pro
Conduit
collecteur, retour
Conduit collecteur,
sortie d'eau glycolée
