2.5 Circuit du liquide de refroidissement

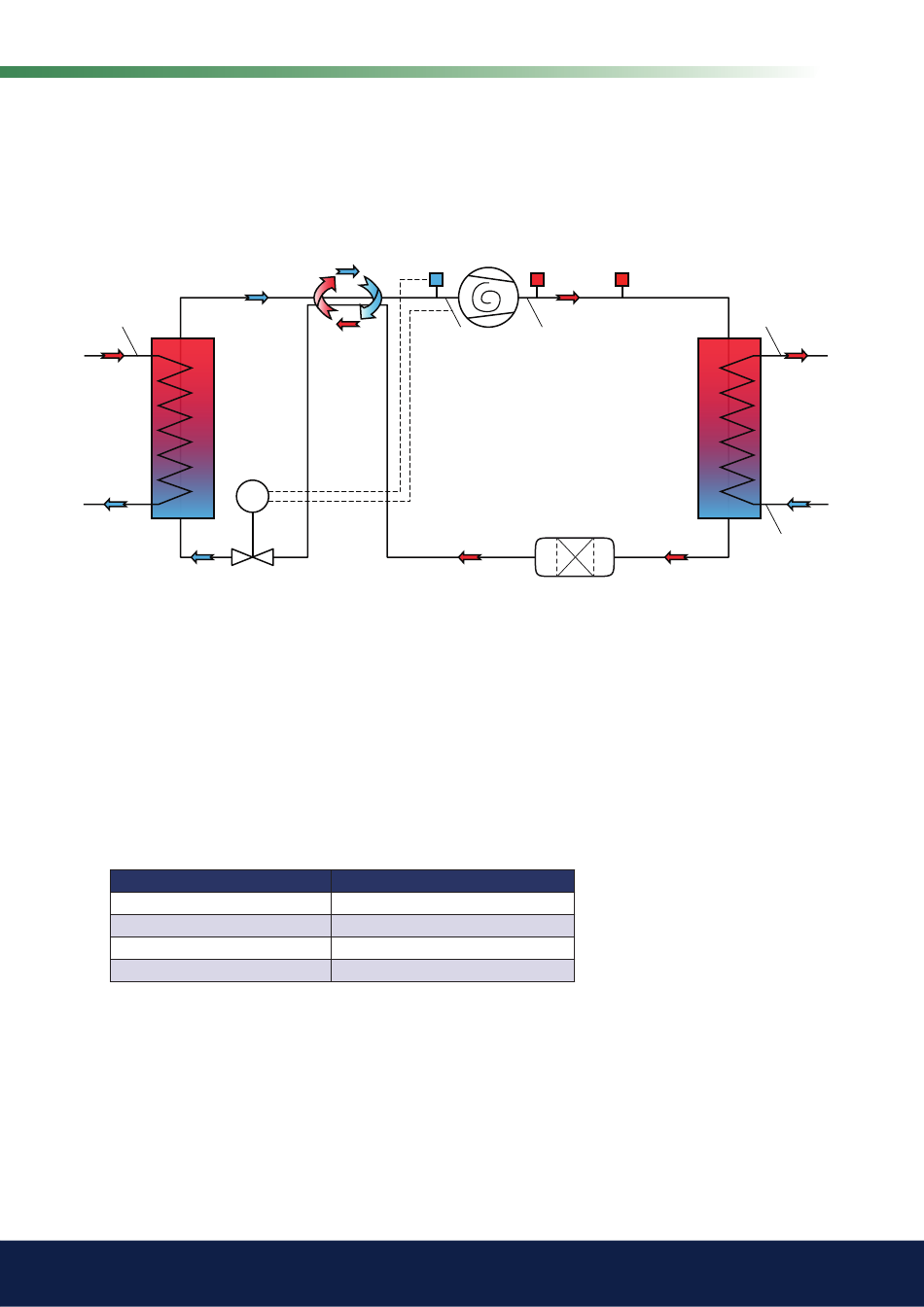

Le schéma de principe montre le système du liquide de refroidissement pour chaque
module de pompe de chaleur.
14
1 3
17
6
1. Eau glycolée (source de chaleur)
2. Eau
3. Evaporateur
4. Condenseur
5. Compresseur
6. Détendeur (électronique)
7. Filtre déshydrateur

2.6 Plage de fonctionnement

La surveillance des opérations contrôlées par la pression de la CTC EcoPart
permettent d'augmenter automatiquement la température de l'eau glycolée
(B) et la température de l'agent de chaleur (H) dans la mesure du possible.
Condition de fonctionnement :
1
2
3
4
Les limites de fonctionnement telles que stipulées dans le tableau ci-dessus sont
déinies conformément à la norme EN 14511-4.
5
9
12
8
8. Échangeur de liquide de
refroidissement
9. Sonde de pression basse
10. Sonde de haute pression
11. Pressostat Haute Press
12. Température de gaz d'aspiration
13. Température de décharge de gaz
chaud
Temp. B/Temp. H °C
-5 / 25
20 / 25
-5 / 61
20 / 64
Informations générales
10 11
13
4
7
14. Température d'eau glycolée
15. Température de sortie d'eau
16. Température d'entrée d'eau
17. Détenteur de commande
