OPTION

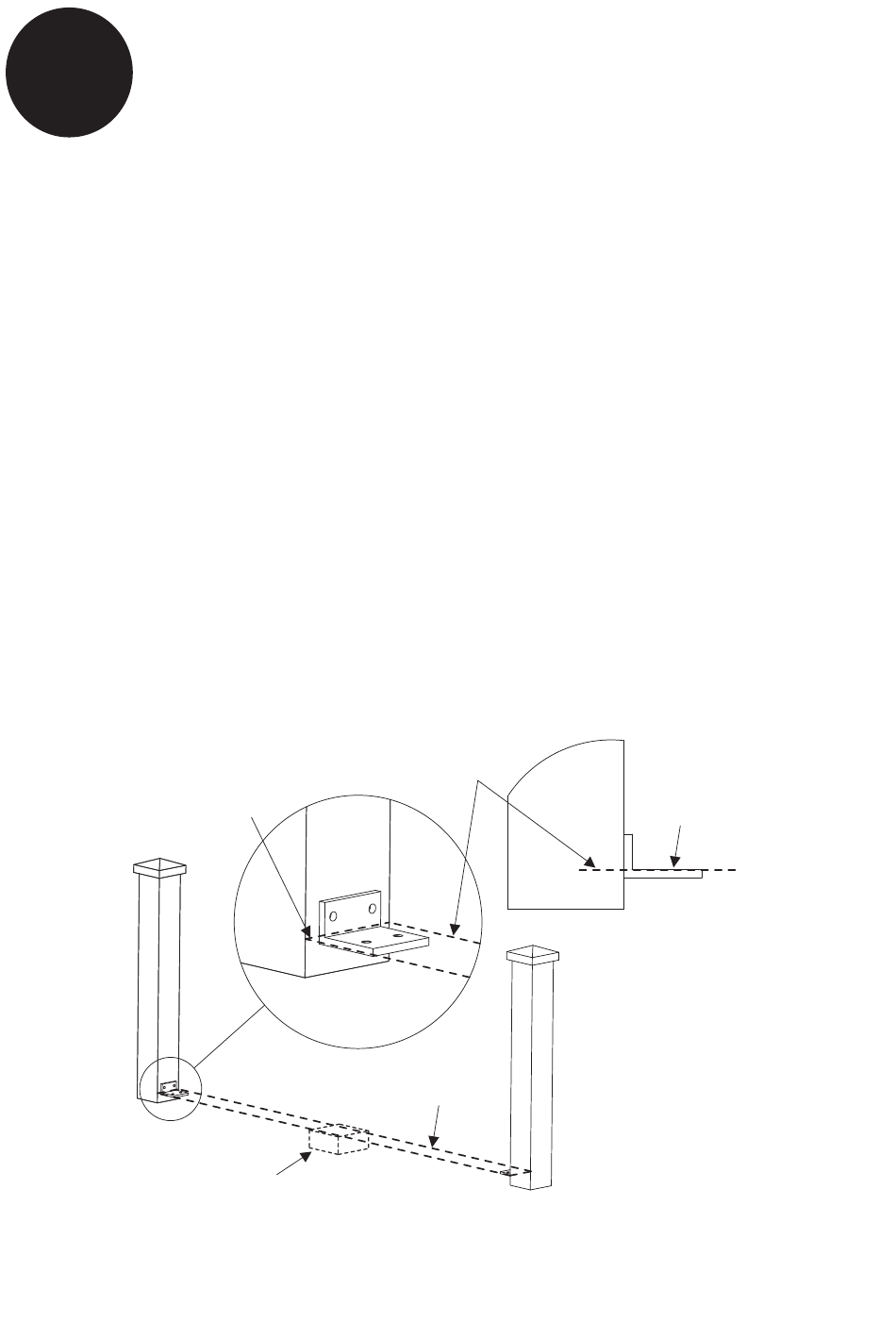

Fixation entre piliers sans seuil
∂
Déterminez à l'aide d'une règle et d'un niveau un seuil théorique.
Tracez un trait sur chaque pilier à hauteur de ce seuil théorique.
∑
Alignez la face d'appui de l'équerre avec le trait tracé sur le pilier.
Contrôlez l'horizontalité de l'équerre.
Tracez le contour des trous de fixation.
∏
Percez Ø 10 mm sur 70 mm de profondeur.
Soufflez dans les trous avec le tuyau souple.
π
Placez les goujons à expansion dans les trous, à fond.
∫
Mettez les rondelles + les écrous et serrez les écrous.
ª
Montez les crapaudines sur les équerres sans les serrer complètement.
º
Un plot en béton est à réaliser pour la fixation de la butée centrale.
Ce plot doit arriver au niveau du seuil théorique et positionné au milieu des piliers.
Trait à tracer
sur le pilier
Plot en béton
Pour la suite des opérations, voir étape 6 § ∏
Seuil théorique
Seuil
théorique
Face d'appui
de l'équerre
21
