OPTION
Gâche électrique
∂
Votre portail est équipé d'une gâche électrique que vous pourrez actionner par
un bouton, un digicode ou un interrupteur à clé. La gâche électrique fait office de
serrure. Le pêne continue à pouvoir être libéré par la serrure. Il vous suffit d'alimen-
ter les fils par du 12 volts alternatif ou continu. La gâche électrique est montée en
usine sur le vantail qui n'a pas de poignée.
Vers boîte de
dérivation ou
digicode

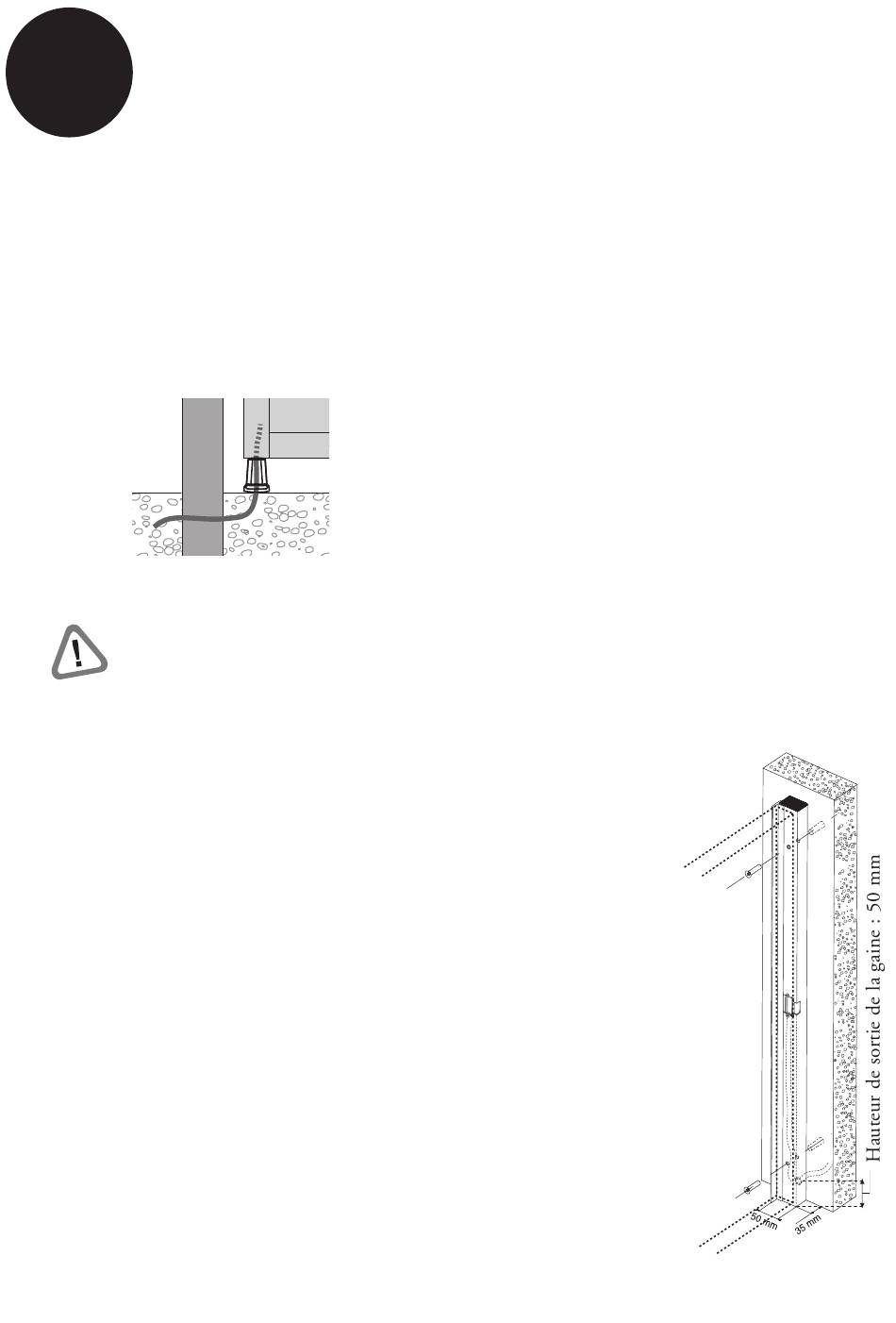

Les crapaudines ont un conduit central qui permet de faire passer le fil.
L a gaine d'électricité doit arriver sur le seuil à l'emplacement de la crapaudine.
∑
Votre portillon est équipé d'une gâche électrique.
Il est livré avec un profil gâche électrique. Placez le portillon
en position fermée. Mettez le profil en appui au sol et
contre le pilier en le positionnant contre le portillon.
Ouvrez le portillon, tout en maintenant le profil contre
le pilier. Marquez au crayon l'emplacement de la vis supé-
rieure et de la vis inférieure.
Percez avec un foret de Ø 10 profondeur 35 mm.
Dépoussiérez en soufflant. Introduisez les chevilles à frapper.
Enfoncez de force le cône d'expansion en le martelant à
l'aide d'un chasse-goupille Ø 6 mm. Mettez en position le
profil gâche et serrez les vis en haut et en bas. Enfilez et tirez
les fils électriques dans le tube d'arrivée (qui doit être mas-
qué par le profil) jusqu'à la sortie ou la boîte de dérivation.
Fil intérieur
dans le vantail
1,5 mètre de fils
électriques en sortie au
niveau de l'emplacement
du pivot de la crapaudine
19
