PILOT60 et 120 - Boîtiers de contrôle et d'alimentation pour projecteurs dédiés

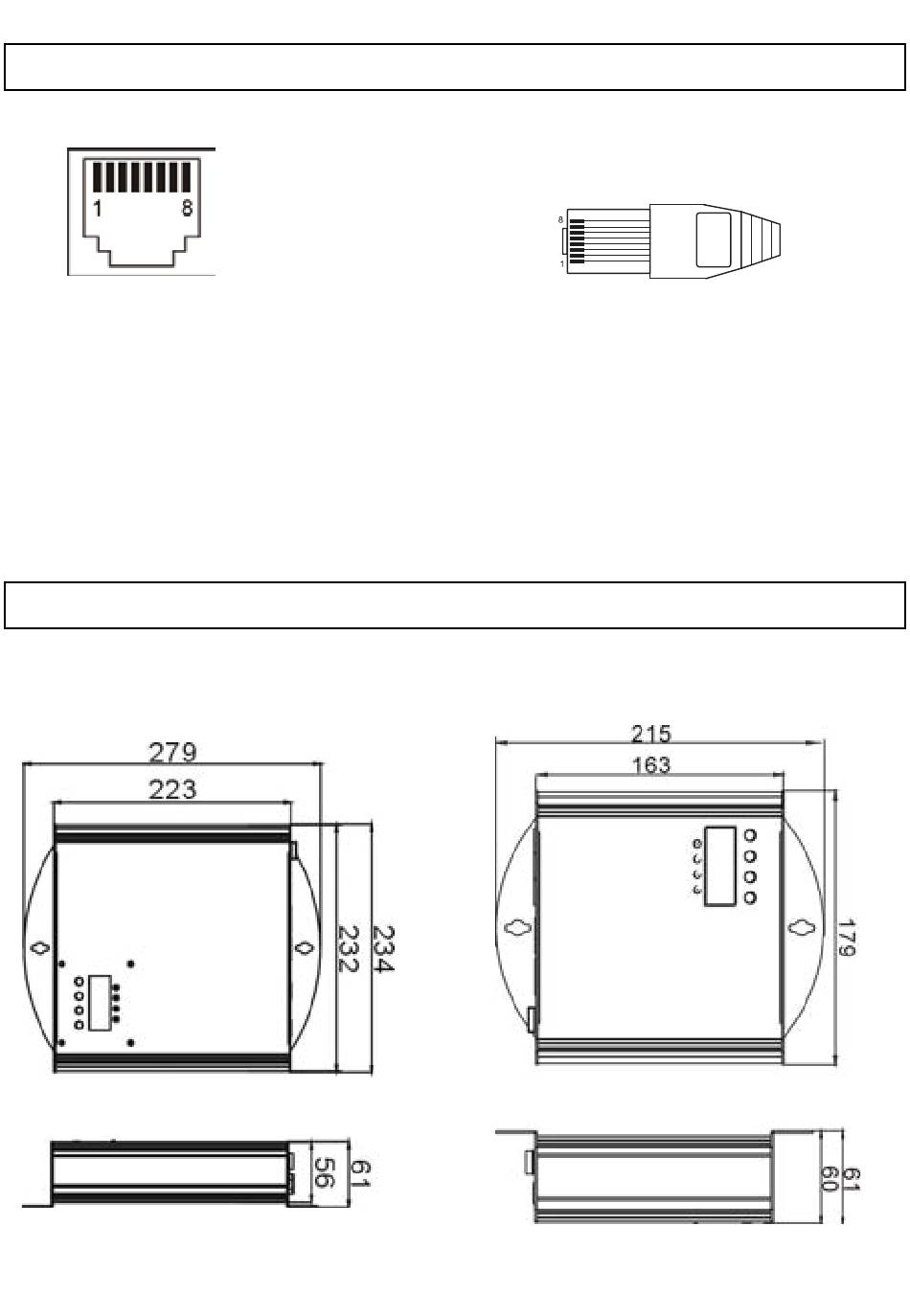

10 - Brochage de la fiche RJ45 pour la sortie LED
Port RJ45 du contrôleur vue de face
Broches
couleur des fils
1
orange/blanc
2
orange
3
blanc/vert
4
Vert
5
blanc/bleu
6
bleu
7
blanc/marron
8
marron
11- Dimensions
PILOT 120
Fiche RJ45 8 broches
Vue côté des broches
Correspondance des LEDs en RGBW
rouge +
vert +
bleu +
blanc +
rouge -
vert -
bleu -
blanc -
PILOT 60
