PILOT60 et 120 - Boîtiers de contrôle et d'alimentation pour projecteurs dédiés
7 - Utilisation en DMX
Vous pouvez contrôler votre PILOT en utilisant un contrôleur DMX standard. Ce contrôleur doit posséder au moins
autant de canaux que votre configuration DMX, afin de vous garantir d'avoir accès à toutes les fonctionnalités du PILOT.
Dans le cas d'une utilisation simultanée de plusieurs contrôleurs PILOT, vous devez respecter entre les adresses DMX de
chaque contrôleur, un écart au moins égal au nombre de canaux utilisés par le contrôleur.
Par exemple si votre contrôleur PILOT est en mode - Mod3. (mode 3 canaux - couleurs Rouge Vert Bleu)
l'adressage DMX devra se faire comme suit :
Premier contrôleur : Adresse DMX 1
Deuxième contrôleur : Adresse DMX 4
Troisième contrôleur : Adresse DMX 7
...

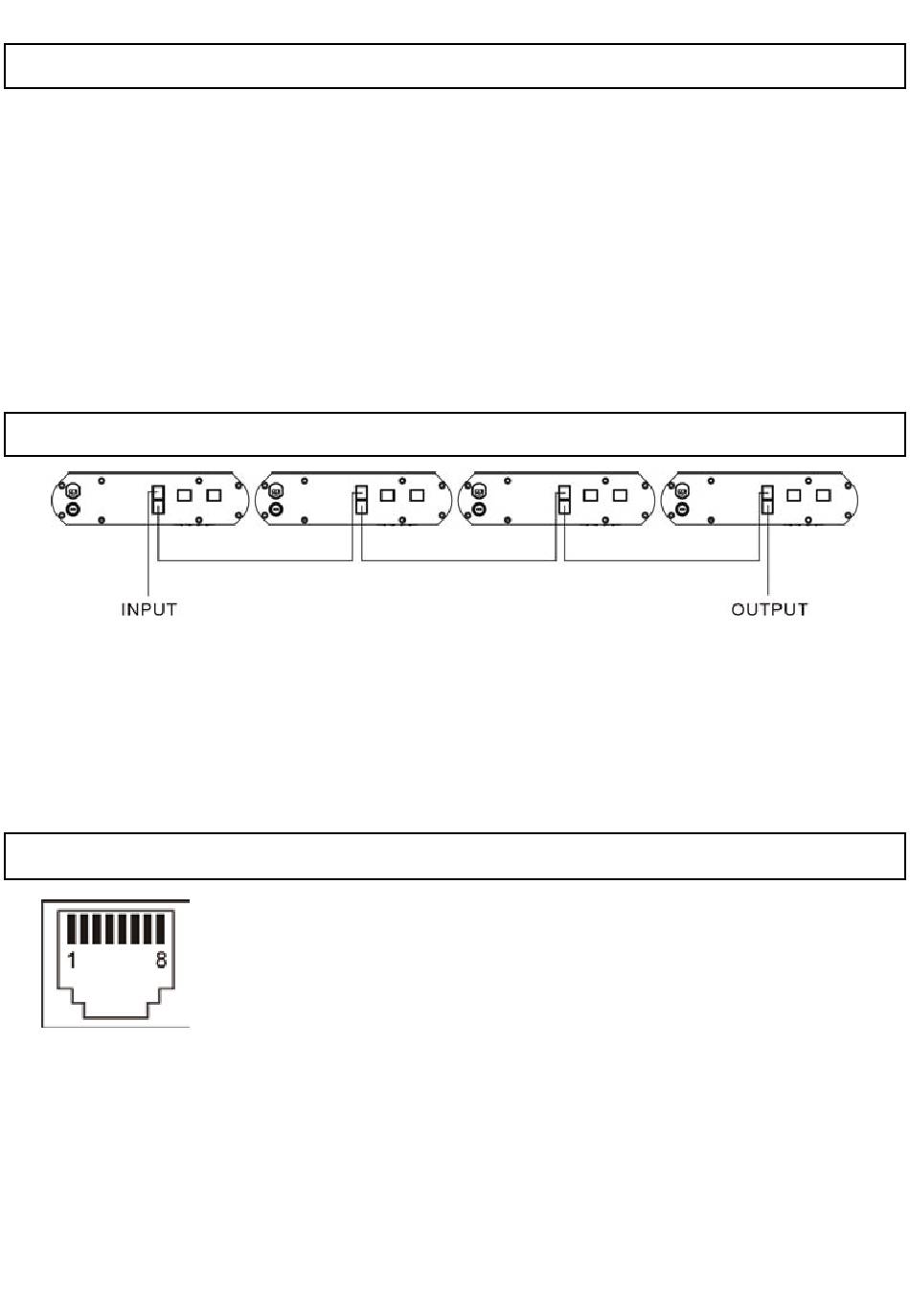

8 - Connection DMX et Maître/esclave
Votre contrôleur PILOT est équipé de deux prises RJ45 pour véhiculer le signal DMX. Vous pouvez relier plusieurs PILOT
entre eux pour une utilisation en Maître/esclave ou en DMX, à l'aide de ces prises RJ45, le signal sortant d'un appareil
par la sortie DMX OUT pour entrer dans la prise DMX IN.
Utilisez dans ce cas les cordons LINK-RJ disponible en différentes longueurs de 15 cm à 10 m.
Si vous désirez relier votre contrôleur PILOT en DMX à d'autres types d'appareils, vous devez utiliser les adaptateurs
RJ45/XLR fournis, en entrée comme en sortie.
9 - Brochage de la fiche RJ45 DMX
Broches
couleur des fils
1
orange/blanc
2
orange
3
blanc/vert
4
Vert
5
blanc/bleu
6
bleu
7
blanc/marron
8
marron
Page 10
Port RJ45 du contrôleur vue de face
Correspondance DMX
Non connecté
Non connecté
Non connecté
Non connecté
Non connecté
DMX +
DMX -
Masse
