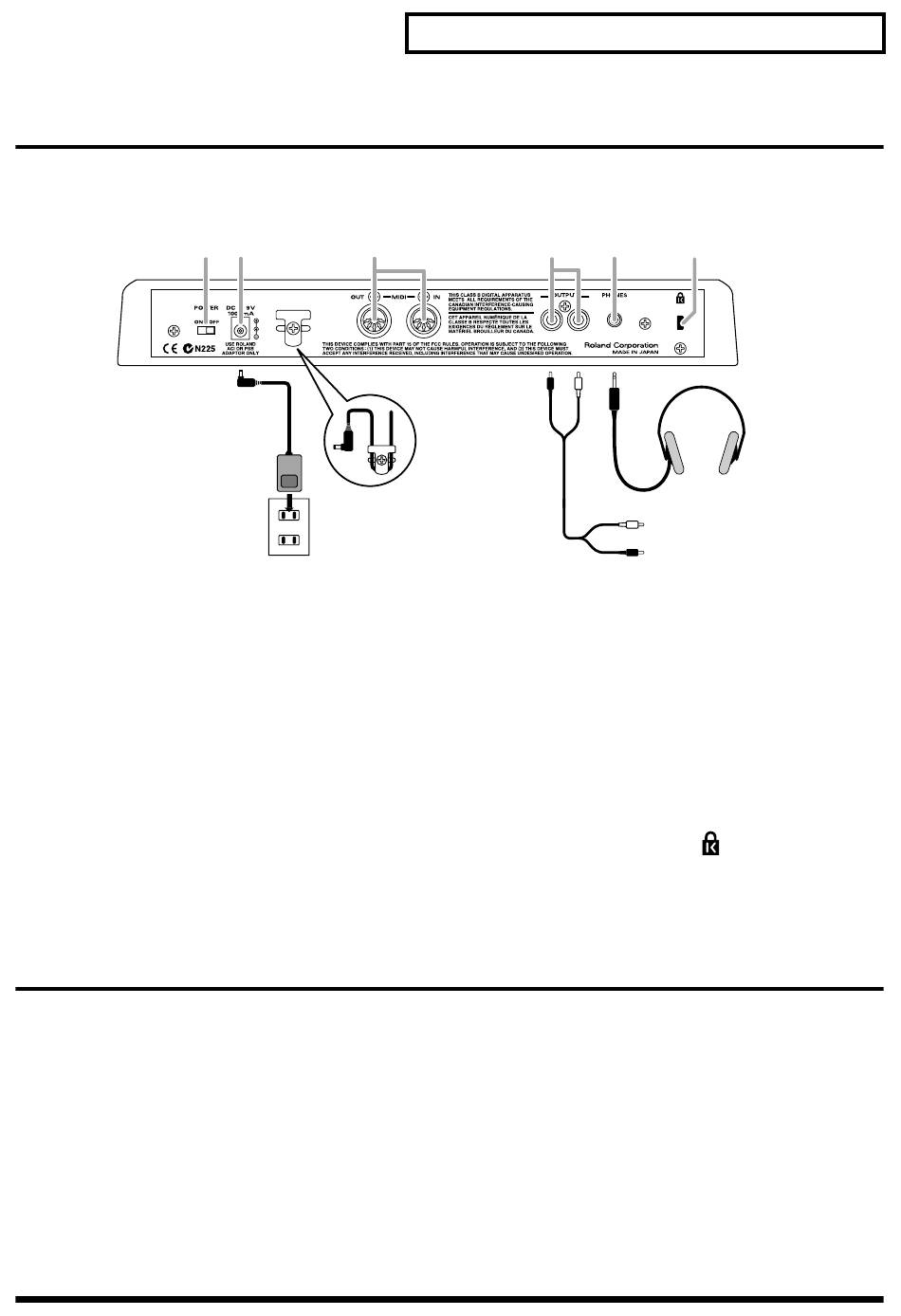

Face arrière
* Pour éviter d'endommager aussi bien vos enceintes que votre matériel, veillez à réduire le volume au minimum et à éteindre tous vos
appareils avant d'effectuer vos branchements.

1. Interrupteur POWER

Permet d'allumer et d'éteindre l'appareil.
2. Connecteur d'alimentation
Branchez ici l'adaptateur secteur.
* Pour éviter toute coupure intempestive de l'alimentation et
pour épargner ce connecteur, veillez à bien faire passer le câble
dans le crochet serre-fil comme indiqué sur le schéma ci-
dessus.
3. Prises MIDI (IN, OUT)
Permettent de piloter d'autres générateurs de son à
partir de la D2 ou d'utiliser un séquenceur pour piloter
les sons de la D2. Servent aussi pour la sauvegarde ou le
rechargement des données de programmation.

Mise sous/hors tension

* Quand tous vos branchements sont faits, mettez vos appareils
sous tension dans l'ordre spécifié. En utilisant un ordre
différent vous pouvez endommager vos enceintes ou votre
matériel.
1. Vérifiez que les boutons de volume de la D2 et des
appareils qui lui sont reliés sont tous à «0».
2. Appuyez sur le bouton [POWER] de la D2.
3. Allumez les appareils branchés sur la sortie
OUTPUT.
4. Réglez le volume des divers appareils.
1 2
Adaptateur
secteur
Crochet serre-fil
Faces avant et arrière / Connexions
3
* Pour plus de détails sur les connexions MIDI, voir le
chapitre 8 : «Paramètres et applications MIDI» (p. 73).
4. Sorties OUTPUT (L, R)
Permettent de brancher la D2 sur une console de mixage
ou un système d'amplification.
5. Prise casque (PHONES)
Permet le branchement d'un casque stéréo. Ce
banchement ne coupe pas le son au niveau des sorties
OUTPUT.
6. Orifice du système antivol (
http://www.kensington.com/
* Cet appareil est équipé d'un circuit de protection. Une
temporisation de quelques secondes est donc normale, à la mise
sous tension, avant qu'il ne soit opérationnel.
Mise hors tension
Avant de mettre l'appareil hors tension, veillez à réduire le
volume de tous les appareils du système, puis éteignez-les
dans l'ordre inverse de la mise sous tension.
