Manuel d´utilisation
1-2,2. Caractéristiques externes – Vue latérale droite
Les caractéristiques externes de la figure (1-2.) de l'appareil BLANKETROL III sont décrites comme suit :
L'indicateur de débit d'eau est une roue à aubes immergée sur le chemin de circulation de l'eau avec un regard.
A.
Quand l'eau circule dans le système, elle passe dans la roue à aubes et la fait tourner (comme un moulinet).
L'indicateur de débit d'eau permet de visualiser le débit général de circulation de l'eau. Par exemple, si l'appareil fait
circuler de l'eau, alors que le flexible de raccordement est pincé, la circulation de l'eau est ralentie. Le ralentissement
du débit de l'eau réduit la vitesse de rotation de la roue à aubes. Une obstruction totale du circuit d'eau provoque
l'arrêt complet de la roue à aubes.
L'indicateur de débit d'eau ne tourne que lorsqu'une couverture ou un flexible de dérivation est raccordé(e) à
l'appareil. Il ne tourne pas lorsque l'eau circule en interne pour pré-conditionner l'eau à la température « préréglée »
choisie par l'opérateur.
Les évents situés de part et d'autre de l'appareil permettent la circulation de l'air pour le microprocesseur.
B.
Les quatre vis à capuchon situées à droite et à gauche de l'appareil fixent la partie supérieure de la base.
C.
La sonde de la série 400 se raccorde à l'appareil par la prise de 1/4 pouce du patient. Une seule sonde du patient
D.
peut être raccordée à la fois.
Trois raccords rapides de retour femelles, situés sur la rangée supérieure, ont été conçus pour l'admission de
E.
l'eau quand le raccord mâle du flexible de raccordement est attaché.
Trois raccords rapides de retour femelles, situés sur la rangée inférieure, ont été conçus pour l'admission de l'eau
F.
quand le raccord femelle du flexible de raccordement est attaché.
Le cordon d'alimentation muni d'une fiche mâle conforme aux normes de l'hôpital ne doit être branché que dans
G.
une prise adaptée, correctement reliée à la terre. Les caractéristiques électriques sont décrites dans la section (5.).
L'étiquette d'isolation indique que le système BLANKTEROL III et la couverture (pièce sous-tension) sont
H.
homologués BF en tant que système. Tout contact avec d'autres pièces (c'est-à-dire les raccords rapides) en même
temps que le contact avec le patient annule le type d'homologation BF.

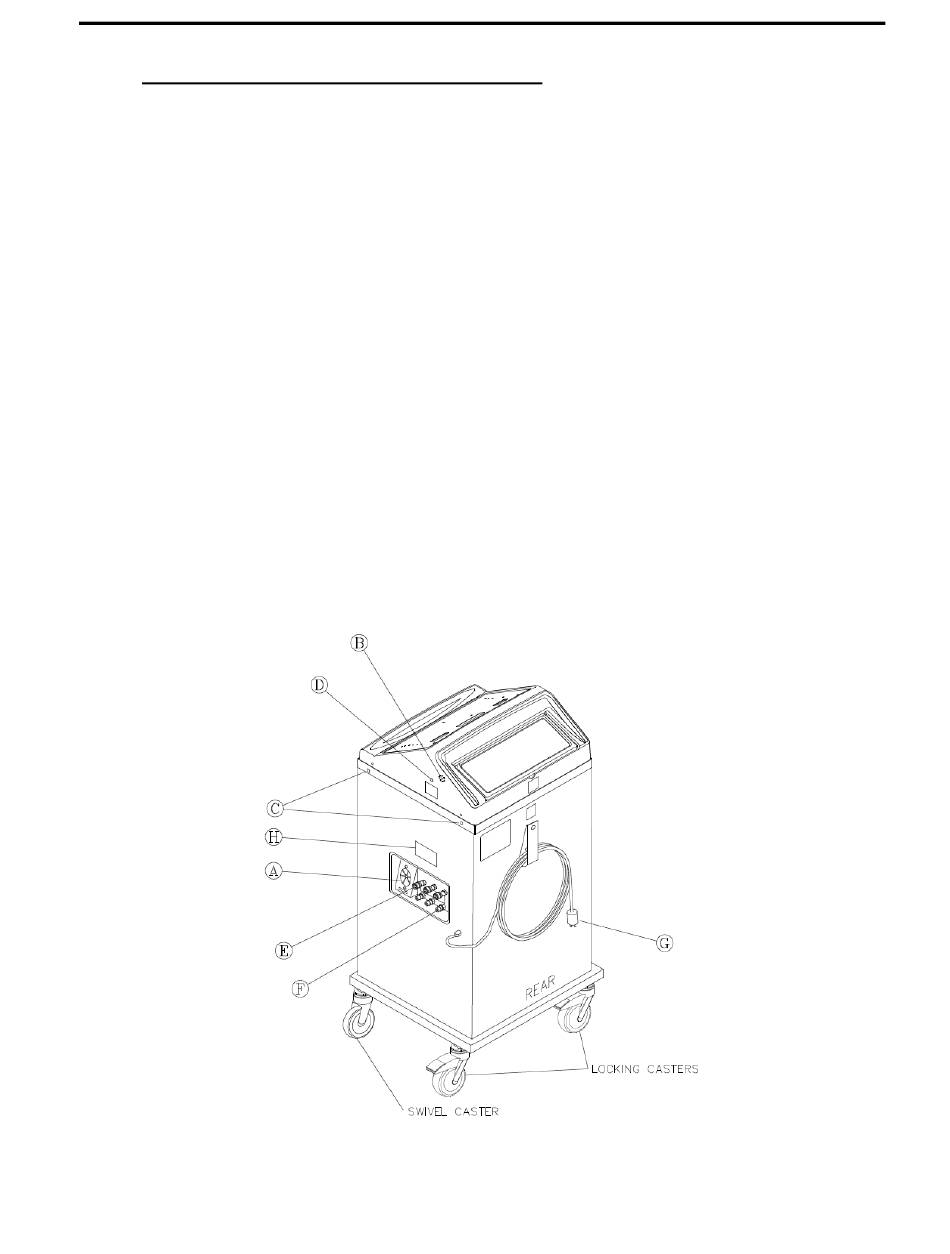

FIGURE 1-2. BLANKETROL III – VUE LATERALE DROITE
BLANKETROL III, Modèle 233
Page 10 sur 41
