INSTRUCCIONES DE INSTALACIÓN PARA EL HORNO ELÉCTRICO DE PARED
Para una instalación típica de un horno eléctrico incorporado debajo del mostrador, véase la figura 8.
Sólo ciertos modelos de tapas de cocina se pueden instalar
sobre ciertos modelos de hornos eléctricos empotrados. Las
tapas de cocina y los hornos empotrados se mencionan por su
número de identificación MFG ID y código de producto (ver la
planilla que se incluye en el paquete de literatura y las instruc-
ciones de instalación de la cocina donde están detalladas las
dimensiones).
Para reducir el riesgo
de lesiones personales
y inclinaci del horno
ón
de pared, éste debe
asegurarse a los
gabinetes mediante
soportes de montaje.
208/240 caja de empalme
para hornos de pared
* Si no se instala ninguna tapa
de cocina directamente sobre la
unidad del horno, se permite un
espacio máximo de 5" (12,7 cm)
sobre el piso.

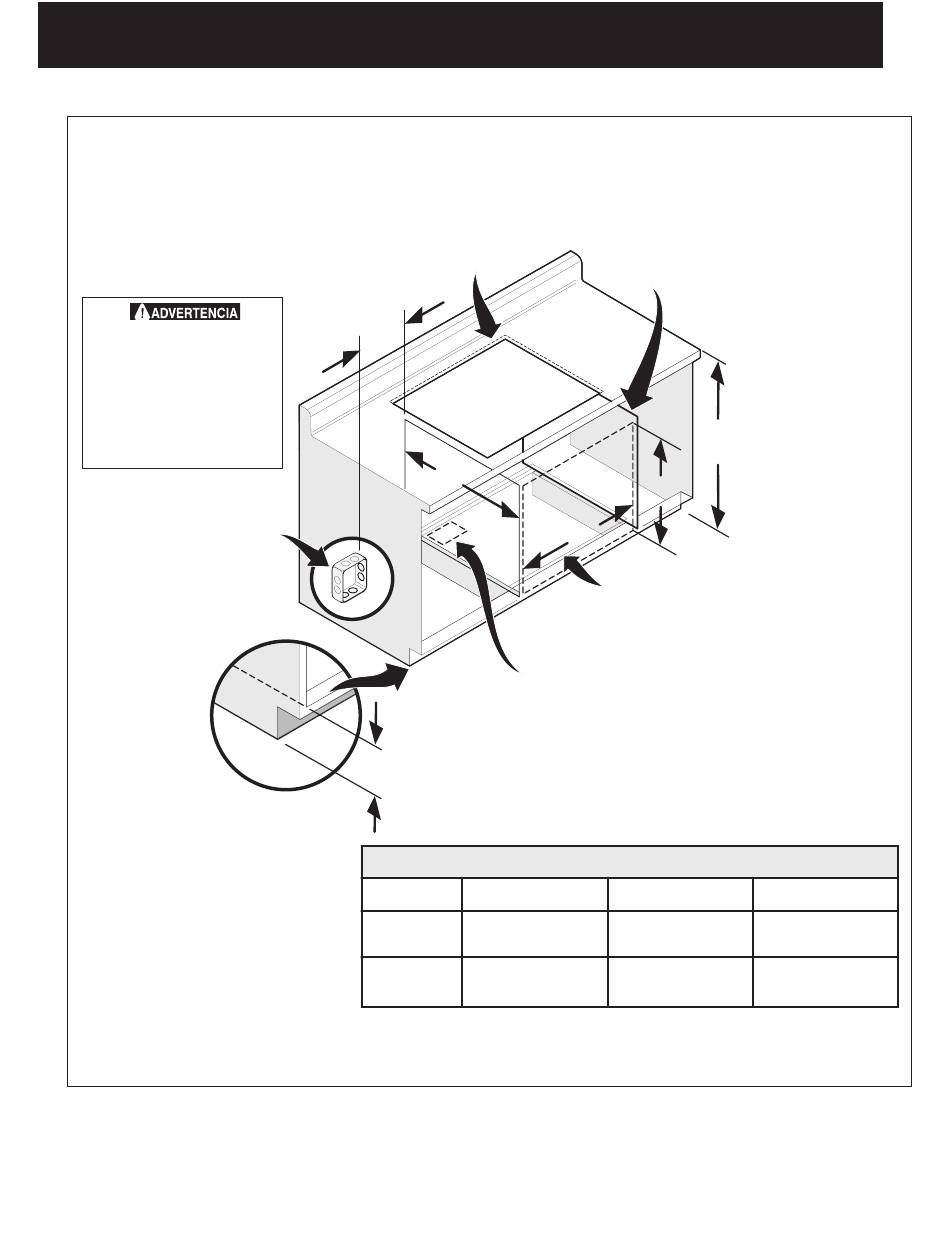

Figura 8 – INSTALACIÓN TÍPICA DEBAJO DE LA MESADA DE HORNO SIMPLE EMPOTRADO
(Combinado con una cocina eléctrica o de gas facultativa)
Approx. 3"
(7.5 cm)
4 1/2" (11.5 cm) Max.*
27" (68.6 cm)
Horno de pared
30" (76.2 cm)
Horno de pared
CON TAPA DE COCINA MONTADA
G
F
Instale contrachapado de 3/4" (1.9 cm)
sobre dos correderas, nivelado con la
parrilla inferior. La base debe poder
sostener 150 libras (68 kg) para los
modelos 27"y 200 libras (90 kg) para los
modelos 30".
Corte una abertura de 9" X 9"(23 cm X 23 cm)
(mínimo) en el fondo del contrachapado, a 2" (5
cm) del lado izquierdo del panel llenador, para
poder encaminar el cable a la caja de empalme.
DIMENSIONES DE ABERTURA
F. ANCHURA G. PROFUNDIDAD
24 / " (63.2 cm) Min.
7
8
25 / " (64.1 cm) Max.
1
4
28 / " (72.4 cm) Min.
1
2
29" (73.7 cm) Max.
15
Los paneles de relleno laterales
del gabinete son necesarios para
aislar la unidad de los gabinetes
adyacentes. La altura del relleno
lateral del gabinete debe permi-
tir la instalación de modelos de
tapas de cocina aprobados.
36" Min.
(91.4cm) Min.
H
H. ALTURA
23 / " (59.7 cm) Min. 27 / " (69.2 cm) Min.
1 1
2 4
28" (71.1 cm) Max.
23 / " (59.7 cm) Min. 27 / " (69.2 cm) Min.
1 1
2 4
28" (71.1 cm) Max.
