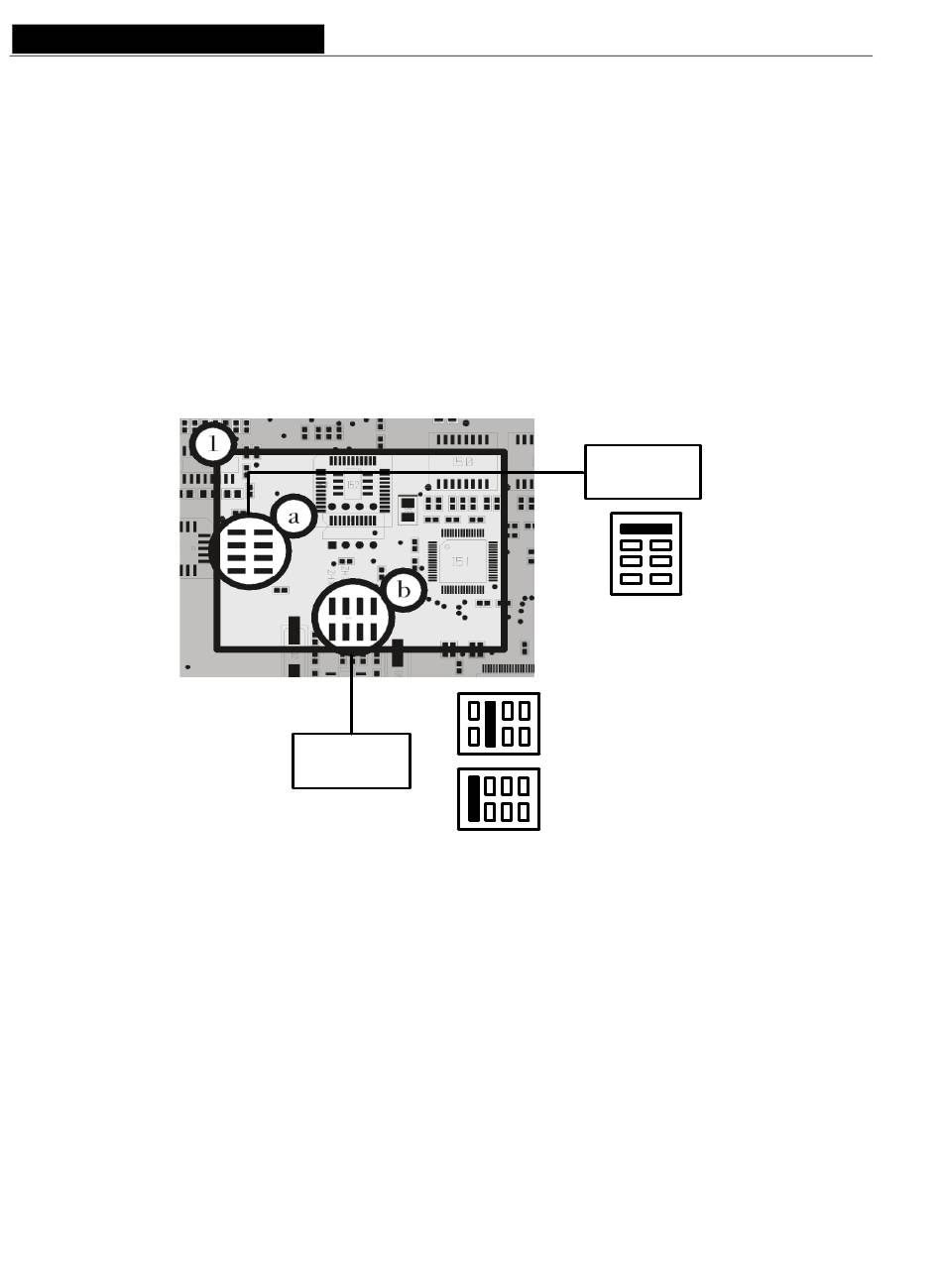

La figure ci-dessus montre les emplacements des différents cavaliers sur la carte principale.
Le secteur 1 explique le réglage de la fréquence d'échantillonnage, le secteur 2 illustre les réglages des entrées
analogiques; chaque réglage s'applique à une paire d'entrées mono symétriques. Veuillez vous reporter à la
vue d'ensemble ci-dessus pour localiser la paire que vous souhaitez modifier. Pour le réglage détaillé des
cavaliers, veuillez vous référer aux gros-plans suivants:
pour recevoir des signaux analogiques de type –10 dBV (niveau nominal dit "Consumer") ou de type +4 dBu
(niveau nominal professionnel). Le réglage par défaut est +4 dBu pour toutes les entrées.
L'impédance de chaque paire d'entrée d'un ES8in/ES8mic peut être configurée à 600 Ω ou à 22.2kΩ. Le
réglage par défaut est +22.2kΩ pour toutes les entrées.
Fréquence d'échantillonnage
Operating
mode
Normal
use
44.1 kHz
Sampling
frequency
48 kHz
Le secteur a montre la position par défaut pour le mode normal de fonctionnement; ce réglage NE DOIT PAS
être modifié. Cette zone de cavaliers est réservée aux opérations de maintenance.
La section b permet la sélection de la fréquence d'échantillonnage d'ES8in/ES8mic. La valeur par défaut est
réglée sur 48 kHz. Elle peut être ajustée à 44.1 kHz. Notez que ce réglage est effectif seulement si
l'ES8in/ES8mic est le Primary Master du réseau EtherSound, car le Primary Master est l'équipement fournissant
l'horloge pour le réseau entier. Au cas où ES8in/ES8mic agirait en tant que "simple" Master, la fréquence
d'échantillonnage est déterminée par le flux EtherSound entrant (synchronisé sur l'horloge du Primary
Master). Des modifications sur des dispositifs autres que le Primary Master seront ignorées.
En tant que Slave dans les réseaux EtherSound, ES8out ne comporte pas de cavaliers de sélection de fréquence
d'échantillonnage.
