ANNEXE A : CONNECTEURS GPIO (TOUT OU RIEN)

ES8in/ES8mic et ES8out possèdent quatre GPIs optocouplés et quatre relais GPOs. Les
GPIs permettent d'envoyer des commandes au logiciel de configuration EtherSound, les
GPOs peuvent être utilisés par le logiciel de configuration EtherSound pour la
télécommande de dispositifs externes.
Les bornes des GPIOs sont marquées 1 à 8 sur le panneau arrière comme illustré.

General Purpose Inputs (GPIs)

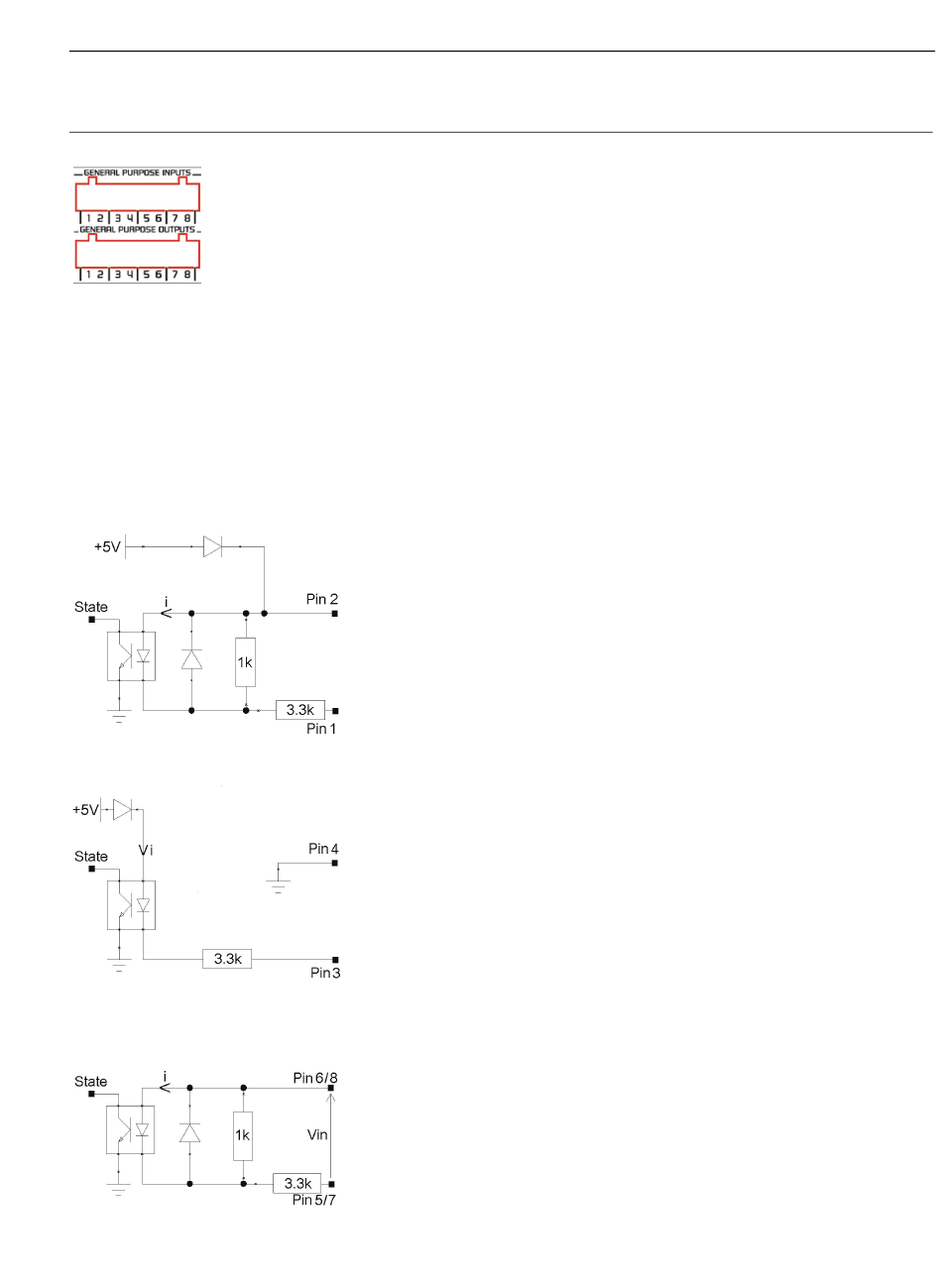

Les schémas suivants décrivent la conception de chaque GPI. Le statut d'un GPI peut être soit à "1", soit à "0" .
Il est lu à "0" dès que le système relié au GPI crée le courant marqué "i" sur le schéma. Sinon, le GPI est lu à
"1". Les différentes conceptions des GPIs permettent d'établir ce courant de manières multiples, offrant une
grande flexibilité dans la configuration du système afin de satisfaire au mieux vos besoins.
Note: La borne 2 délivrant un potentiel électrique de +5 V et la borne 4 étant mise à la masse, elles peuvent
également être employées dans la configuration d'autres GPIs : borne 2 peut par exemple servir de
source pour créer un courant pour les GPI n°3 et GPI n°4.
GPI n°1
GPI n°2
GPIs n°3 & n°4
EtherSound ES8in, ES8mic & ES8out
Le GPI n°1 utilise les bornes 1 & 4
Commutation du GPI à l'état 0:
Il suffit de relier la borne 1 à la masse pour établir le courant "i", par exemple
en la reliant à la borne 4.
Le GPI n°2 utilise les bornes 3 & 4
Commutation du GPI à l'état 0:
Il suffit de relier la borne 3 à la masse pour établir le courant "i", par exemple
en la reliant à la borne 4.
s
Le GPI n°3 utilise les bornes 5 & 6, le GPI n°4 utilise les bornes 7 & 8
Commutation du GPI à l'état 0:
Un courant électrique doit être établi de la borne 6 à la borne 5 (GPI n°3) ou de
la borne 8 à la borne 7 (GPI n°4).
