MOnTAGGIO deL CMT300

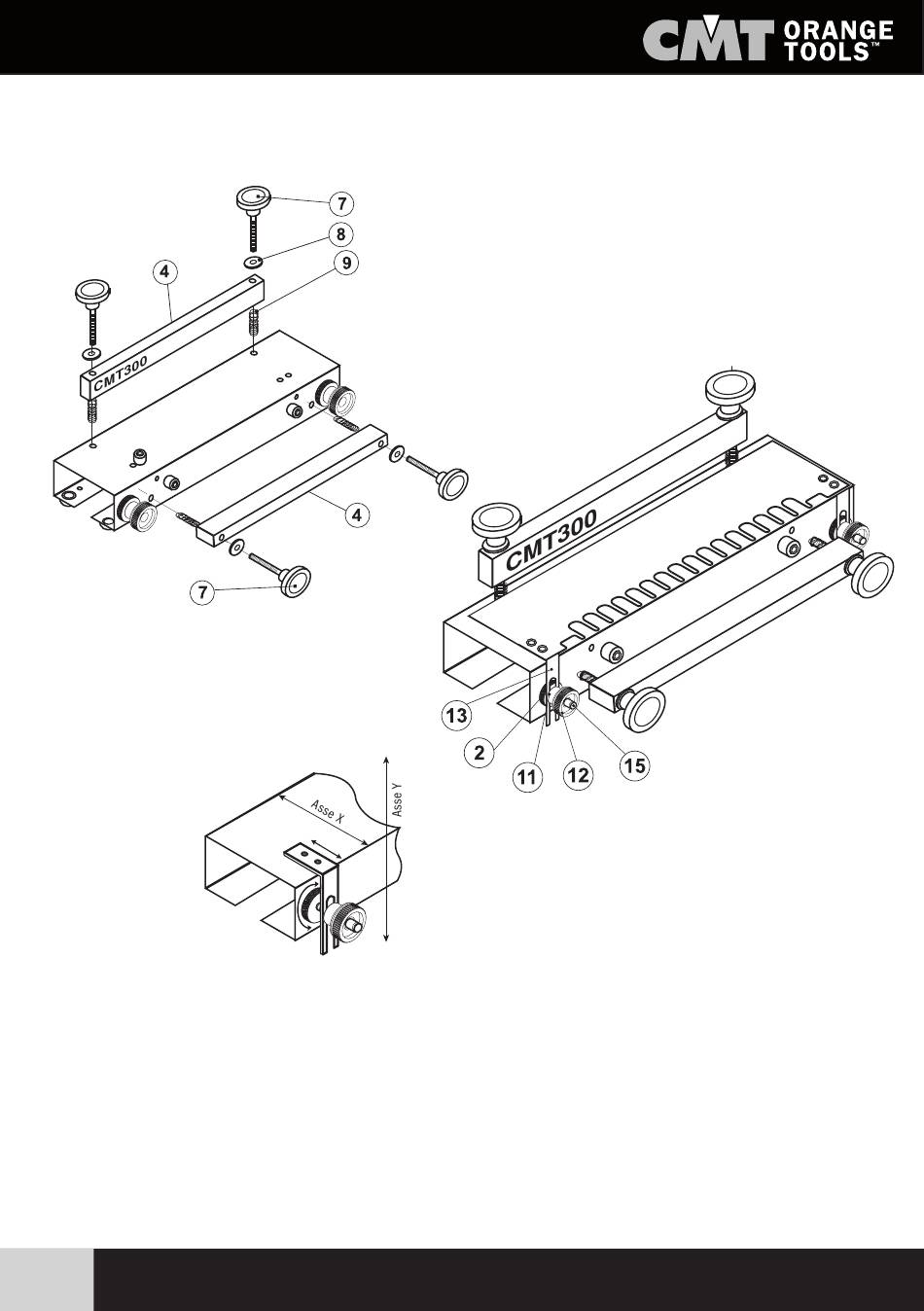

Infilare le due viti con volantino a lobi 7 nelle rondelle 8, nella sbarra 4 e nella molla 9.
Non vi rimane che avvitare le due viti con volantino a lobi nei fori filettati.
Ripetete questa operazione per la sbarra anteriore.
Fig.4
Fig.5
Fig.6
Regolazione della dima
Fig. 5: Infine, piazzerete la dima sul corpo del CMT300.
Per far ciò basta introdurre i supporti 13 tra le parti 2 e 11.
Fig. 6: Una volta posizionata la dima, potete regolarla secondo due assi, in X o in Y. Vi basta stringere o
allentare il dado d'arresto 2, per variazioni in X, e alzare o abbassare le guide 13 per regolazioni in Y.
Una volta effettuata la messa a punto stringete il dado 12 per il fissaggio. L'assemblaggio è ora terminato.
