MOnTAJe deL CMT300

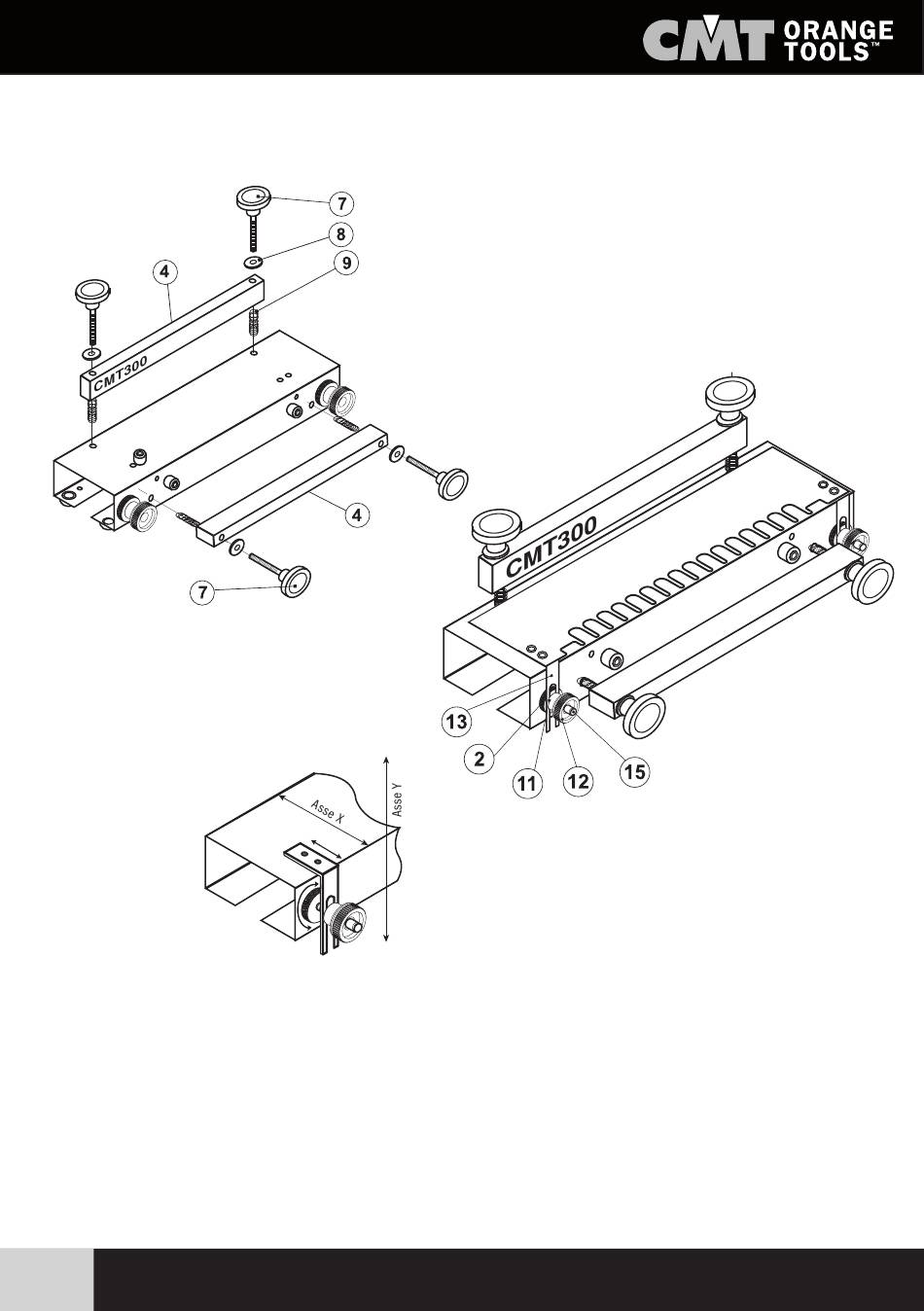

Introduzca los dos tornillos con volante de lóbulo en las arandelas 8, la barra 4 y el muelle 9.
Ahora, sólo le queda que enroscar los dos tornillos con volante de lóbulo en los agujeros roscados.
Repita esta operación para la barra anterior.
Fig.4
Fig.5
Fig.6
Ajuste de la plantilla
Fig. 5: Finalmente, coloque la plantilla sobre el cuerpo del dispositivo CMT300.
Para hacerlo, es suficiente introducir los soportes 13 entre las partes 2 y 11.
Fig. 6: Después de colocada en posición la plantilla, puede ajustarla de acuerdo con los dos ejes, en X o
en Y. Es suficiente apretar o aflojar la tuerca de tope 2 para variaciones en X y levantar o bajar las guías 13
para ajustes en Y. Después de efectuado el ajuste, apriete la tuerca 12 para la fijación. Es ahora cuando ha
terminado el montaje.
