VISION TOUCH PAN
2.3

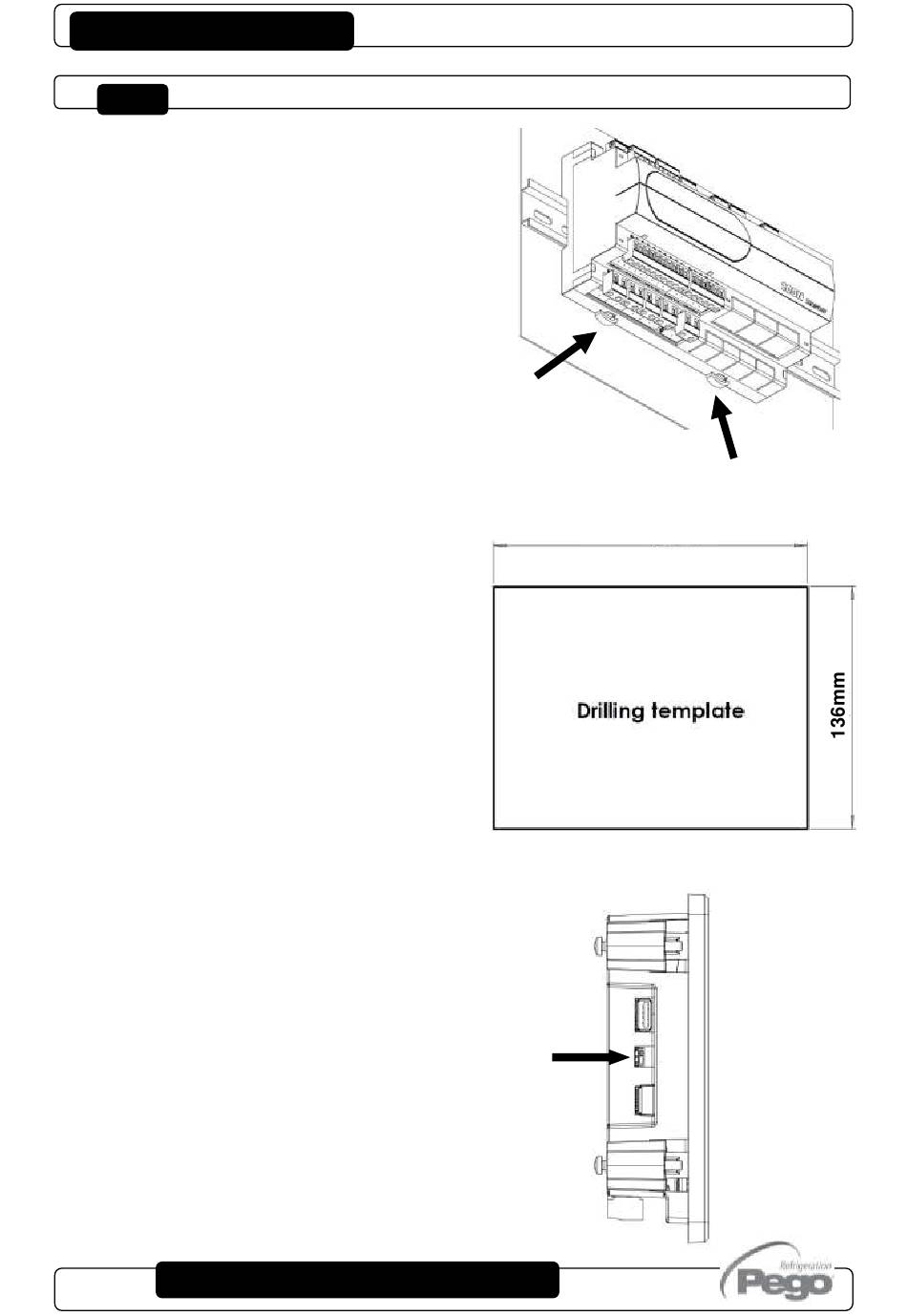

Fig. 1 : Positionner le module 100N
MASTER3 sur le guide DIN et
fermer les 2 crochets inférieurs
pour le bloquer sur celle-ci.
Fig. 2 : Gabarit de perçage console
VISION TOUCH.
Fig. 3 : Configurer correctement le bouton
latéral (si présent) pour inverser
l'angle de vision de l'écran. Cela vous
permet de monter TOUCH VISION à
n'importe quelle hauteur.
Lorsqu'il est monté en position basse,
faire pivoter l'écran de 180° afin
d'avoir les leds de signalisation au
sommet.
MANUEL D'UTILISATION ET DE MAINTENANCE
Pag. 10
INSTALLATION ET MONTAGE
177mm
Rev. 02-20
