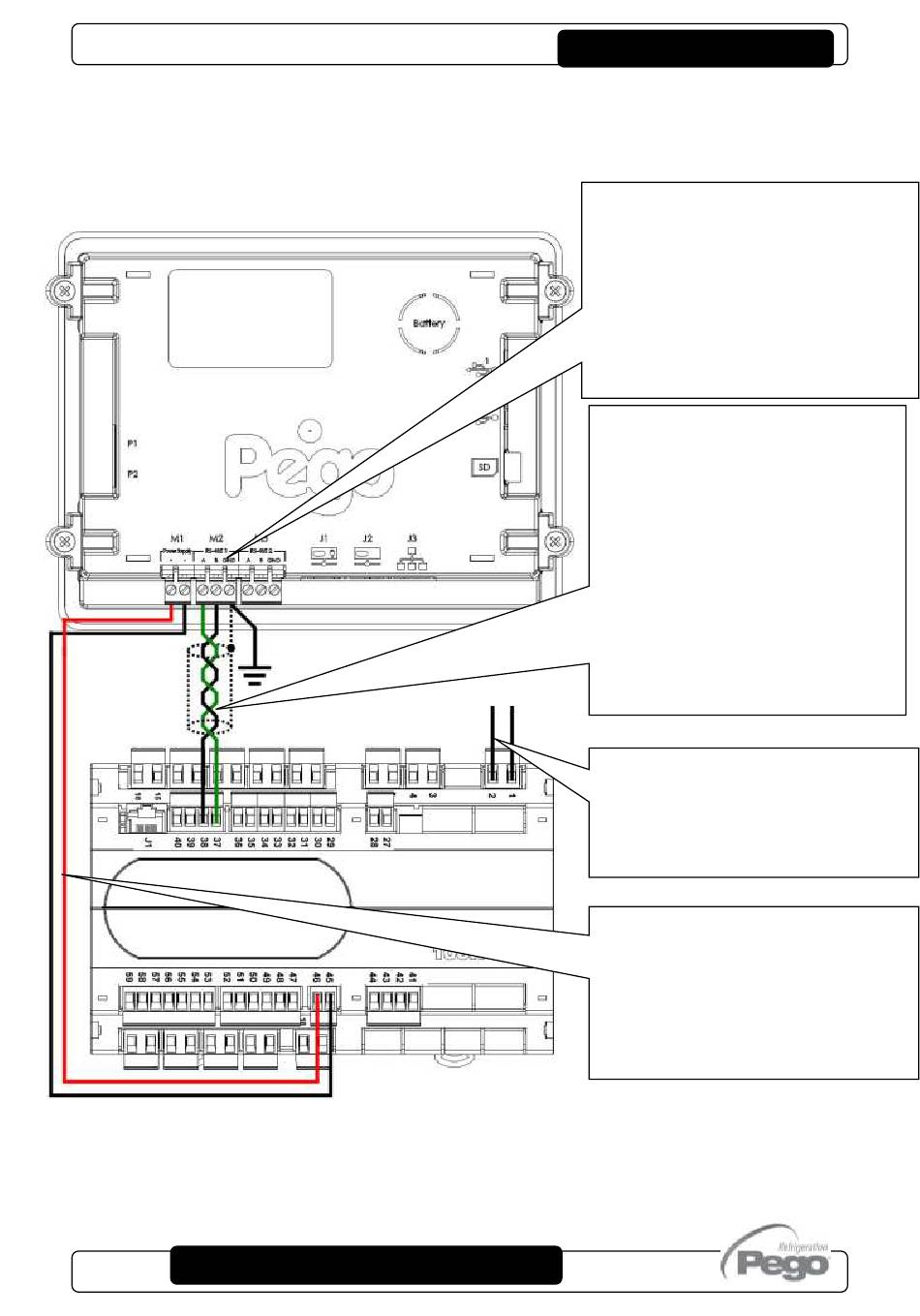

1) Branchement entre le pupitre et 100N MASTER3 avec une distance ne
dépassant pas les 500m :
2)
MANUEL D'UTILISATION ET DE MAINTENANCE
Pag. 13
VISION TOUCH PAN
Brancher la terre à la borne GND de
M2 du pupitre (terre fonctionnelle).
Ce branchement contribue à la
limitation
des
perturbations
électromagnétiques
sur le système de contrôle. Le
branchement de la terre doit être
effectué de manière conforme aux
normes applicables.
Brancher la borne (A) de M2 du
pupitre à la borne 37 de 100N
MASTER3 et la borne (B) de M2
du pupitre à la borne 38 de 100N
MASTER3. Brancher la gaine du
câble blindé à la borne (GND) de
M2 du pupitre. Utiliser une paire
de câble torsadé adéquat pour la
transmission des signaux RS485
de section minimum de 0,5mm
(ex. câble Belden 8762). Eviter le
couplage avec des câbles de
puissance.
Brancher l'alimentation aux bornes
1 et 2 du 100N MASTER3.
Alimentation commutateur :
115÷230Vac ±10 % 50/60Hz
Absorption : 20 VA max.
Brancher la borne (-) de M1 de la
console à la borne 45 de 100N
MASTER3 et la borne (+) de M1 de
la console à la borne 46 de 100N
MASTER3.
Eviter le couplage avec des câbles
de puissance.
Rev. 02-20
effets
des
2
