DESCRIPTION

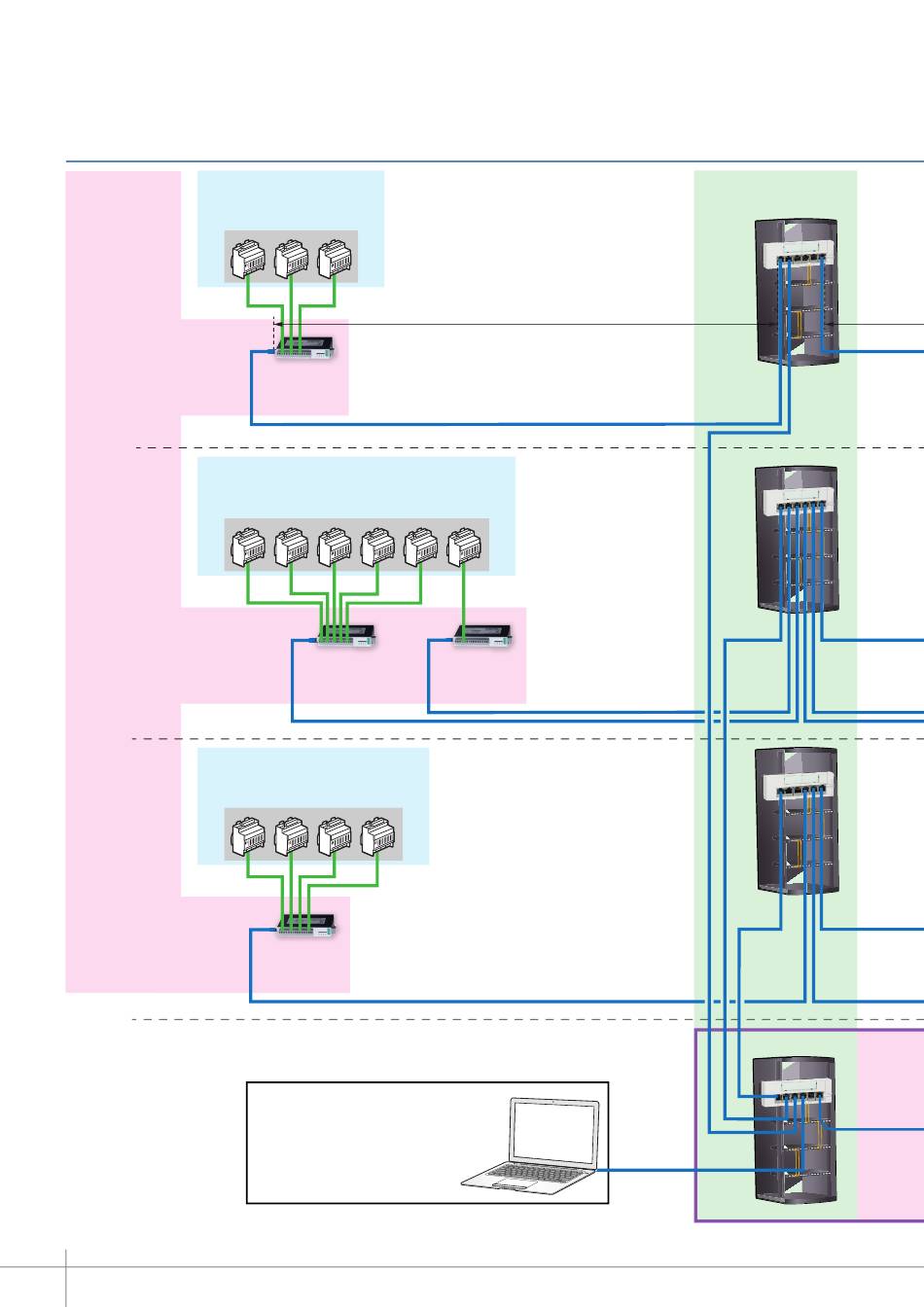

PRINCIPES D'INSTALLATION AVEC RENVOI SUR DECT ET TRAÇABILITÉ SUR PRODUIT DE COUPLAGE (LOT
Lot téléphonie
Service Neurologie 9 chambres
Module de gestion réf. 0 782 12
3 étage
ème
2 étage
ème
1 er étage
*Répartiteur Général Informatique
6
DE L'ARCHITECTURE SYSTÈME
Lot appel infirmière
Boîtier interface
contact sec
16 I/O vers IP
Lot appel infirmière
Service Dermatologie 18 chambres
Module de gestion réf. 0 782 12
Boîtier interface
contact sec
16 I/O vers IP
Lot appel infirmière
Service Cardiologie 12 chambres
Module de gestion réf. 0 782 12
Boîtier interface
contact sec
16 I/O vers IP
Traçabilité sur ordinateur standard avec
icône paramétrée en adresse IP fixe.
Utilisation pour :
- Les infirmières
- La maintenance
- La direction
Paramétré par l'intégrateur réseau.
90 m max.
Boîtier interface
contact sec
16 I/O vers IP
Colonne montante
Lot VDI
Baie RGI*
Local courants faibles
