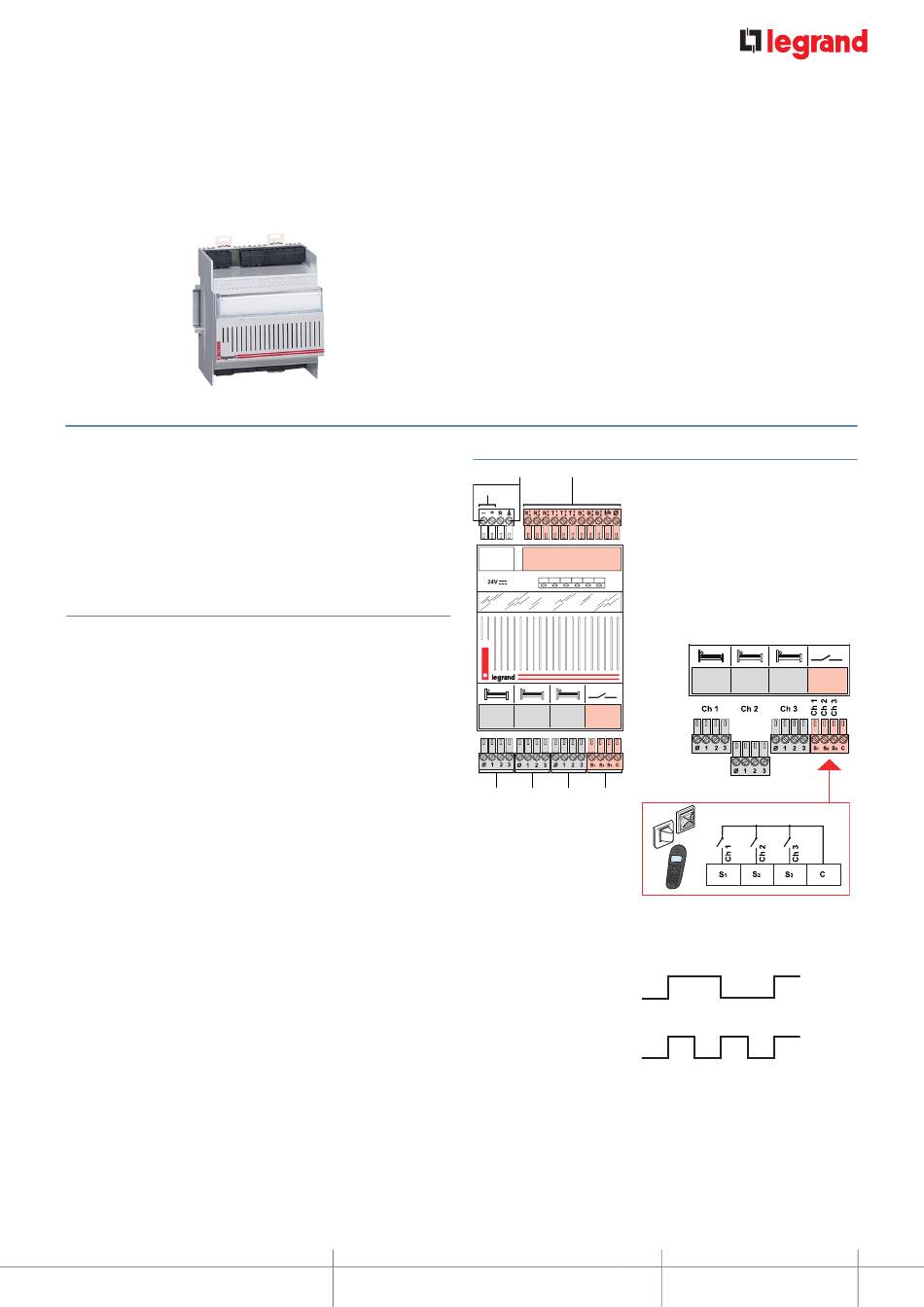

0 782 12 : MODULE DE GESTION 3 DIRECTIONS*

Permet la gestion de 3 directions.
Possibilité de renvoi :
- pour voyant
- pour sonnerie par l'intermédiaire d'un relais statique
- sur DECT, par l'intermédiaire d'un produit de couplage
téléphonique
- sur voyant de synthèse (s'allume si le voyant d'au moins une
des 3 directions est allumé).
Caractéristiques techniques
Alimentation : 24 V=
n
Consommation mini : 39 mA
n
maxi : 300 mA
Température de fonctionnement : 5 à 40 °C
n
Température de stockage : -20 à 70 °C
n
Encombrement : 4 modules DIN
n

Raccordement

2
1
4
* Direction : pièce d'où proviennent les appels
PRÉSENTATION ET INSTALLATION DES APPAREILS
3
1- Bornes alimentation 24 V=
2- Bornes voyant de synthèse
ou relais statique
3- Bornes afficheur d'appel
4- Bloc de porte direction 1
5- Bloc de porte direction 2
6- Bloc de porte direction 3
7- Contact sec pour renvoi DECT
ou voyant ou sonnerie
5 6 7
Fréquence de battement du
n
contact
Appel normal (0,5 Hz)
Appel d'urgence (1 Hz)
APPEL INFIRMIÈRE MOSAIC
Max : 24 V 0,5 A
13
