Schema Elettrico - Fast DRY STERIL 1 Manuel D'utilisation

FAST ASSEMBLER - DRY STERIL 1-3
manuale cod. 8002 – Ed.0/Rev.1

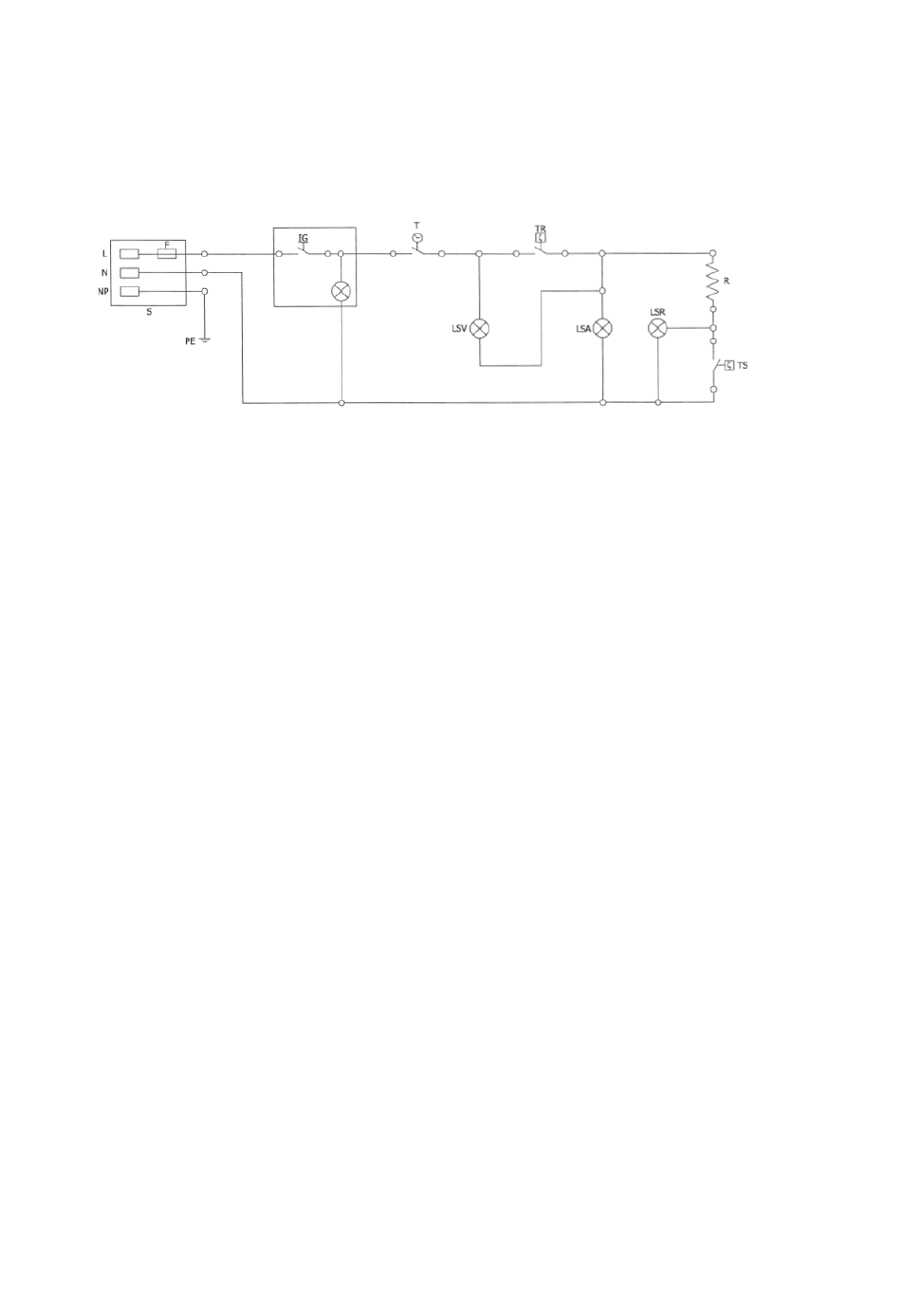

3.2 Schema elettrico /

Dry Steril 1
F fusibile rapido 5x20mm – 1A/F – 250V – L 35A
IG interruttore generale unipolare luminoso verde 16(6)A – 250V
L fase
LSA spia luminosa arancione 1/4W – 2mA – 250V – 150KΩ – 25000 ore vita media
LSR spia luminosa rossa 1/4W – 2mA – 250V – 150KΩ – 25000 ore vita media
LSV spia luminosa verde 1/4W – 2mA – 250V – 150KΩ – 25000 ore vita media
N neutro
NP terra
PE messa a terra
R resistenza 250W – 220V - 205Ω
S spina con portafusibile 10A - 250V
T timer 1 via 120' – 0°÷280° + pos.man. -50° - 16(3)A – 250V
TR termostato regolabile 0÷200°C ±6°C diff. 6°C – 0°÷280° - 16(3)A – 250V
TS termostato sicurezza 190°C ±7,5°C diff. 13°C – 10A – 250V – T amb. 300°C max.
Dry Steril 3
F fusibile rapido 5x20mm – 2.5A/F – 250V – L 35A
IG interruttore generale unipolare luminoso verde 16(6)A – 250V
L fase
LSA spia luminosa arancione 1/4W – 2mA – 250V – 150KΩ – 25000 ore vita media
LSR spia luminosa rossa 1/4W – 2mA – 250V – 150KΩ – 25000 ore vita media
LSV spia luminosa verde 1/4W – 2mA – 250V – 150KΩ – 25000 ore vita media
N neutro
NP terra
PE messa a terra
R resistenza 400W – 220V - 125Ω
S spina con portafusibile 10A - 250V
T timer 1 via 120' – 0°÷280° + pos.man. -50° - 16(3)A – 250V
TR termostato regolabile 0÷200°C ±6°C diff. 6°C – 0°÷280° - 16(3)A – 250V
TS termostato sicurezza 190°C ±7,5°C diff. 13°C – 10A – 250V – T amb. 300°C max.
Circuit diagram / Schéma électrique
7/16
